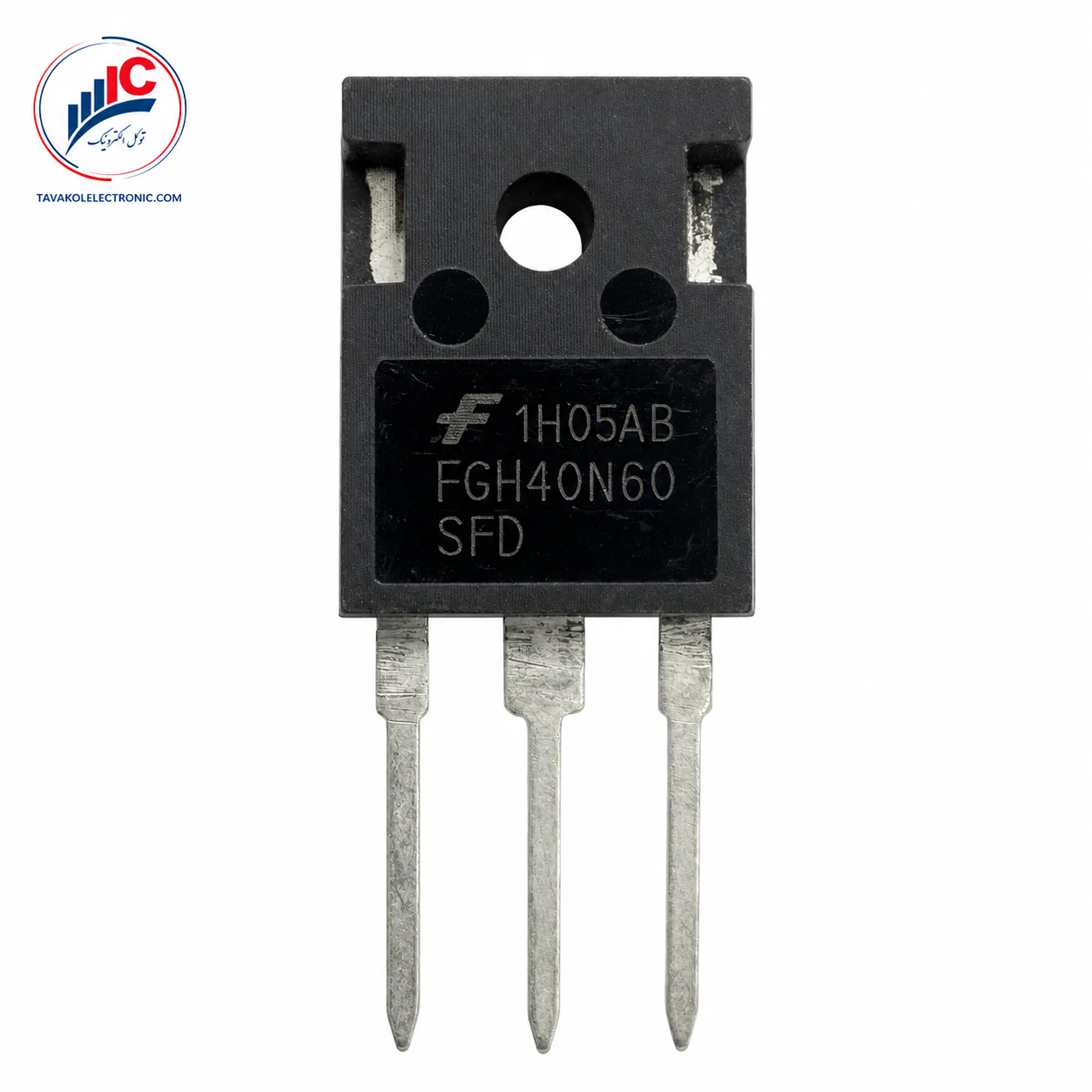

ترانزیستور IGBT FGH40N60SFD FAIRCHILD 600 ولت 40 آمپر

FGH40N60SFD یک ترانزیستور IGBT از Fairchild Semiconductor با فناوری Field Stop است که سازنده آن را در عنوان دیتاشیت به‌صورت 600V, 40A معرفی کرده است. این قطعه برای Induction Heating، UPS، SMPS و PFC معرفی شده و در جدول سفارش با پکیج TO-247 آمده است؛ نقشه مکانیکی نیز فرم TO-247AB با کد FKS 001 را نشان می‌دهد. مدار داخلی وجود دیود آنتی‌پارالل را تأیید می‌کند. برای خرید، تطبیق کامل پارت‌نامبر، پکیج، ترمینال‌ها، درایو گیت و خنک‌کاری با برد اصلی ضروری است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

خرید و قیمت FGH40N60SFD

برای FGH40N60SFD ابتدا نوشته روی قطعه معیوب را کامل بررسی کنید و هیچ حرف یا پسوندی را حذف نکنید. جدول سفارش، Device Marking را FGH40N60SFD و Device/Ordering Code را FGH40N60SFDTU نشان می‌دهد؛ بنابراین TU بخشی از کد سفارش است و نباید با مارکینگ اصلی یکی دانسته شود.

پیش از خرید، ابعاد پکیج و فاصله پایه‌ها، ترمینال‌های Gate، Collector و Emitter، مدار درایور، مقاومت گیت، فرکانس سوئیچینگ و هیت‌سینک را کنترل کنید. قیمت و موجودی با شرایط تأمین تغییر می‌کند و باید استعلام شود. توکل الکترونیک این محصول را با ضمانت اصالت کالا عرضه می‌کند. پس از تحویل، بدنه و پایه‌ها را بررسی کرده و نصب را با رعایت ESD انجام دهید.

مشخصات فنی FGH40N60SFD

پارامتر مهم	مقدار
سازنده	Fairchild Semiconductor
نوع قطعه	Field Stop IGBT با دیود آنتی‌پارالل
VCES	600V حداکثر
جریان کلکتور	80A در TC=25°C و 40A در TC=100°C
جریان پالسی ICM	120A در TC=25°C؛ پهنای پالس محدود به حداکثر دمای پیوند
VGES	±20V حداکثر

ویژگی‌ها و مزایای FGH40N60SFD

فناوری Field Stop طبق معرفی سازنده.
VCES حداکثر 600 ولت.
عنوان دیتاشیت، کلاس جریان 40 آمپر را ذکر می‌کند.
جریان کلکتور 80A در TC=25°C و 40A در TC=100°C در Maximum Ratings.
جریان پالسی 120A در TC=25°C با محدودیت پهنای پالس بر اساس حداکثر دمای پیوند.
VCE(sat) تیپیک 2.3V در IC=40A و VGE=15V در 25°C.
Ets تیپیک 1.44mJ در 25°C و 1.62mJ در 125°C تحت شرایط آزمون دیتاشیت.

دیود آنتی‌پارالل داخلی با مشخصات بازیابی معکوس.
پکیج TO-247 با نقشه مکانیکی TO-247AB و فلنج متصل به Collector.
قابل بررسی برای جایگزینی همان پارت‌نامبر، پس از تطبیق کامل مشخصات.

کاربردهای ترانزیستور FGH40N60SFD

Fairchild کاربردهای Induction Heating، UPS، SMPS و PFC را صریحاً برای این قطعه ذکر کرده است. این مدل در تعمیر تجهیزاتی که از همین پارت‌نامبر استفاده می‌کنند قابل بررسی است، اما نام یک کاربرد در دیتاشیت به معنی سازگاری قطعی با هر دستگاهی در آن گروه نیست؛ توپولوژی مدار، ولتاژ باس، جریان، فرکانس کلیدزنی، درایور گیت و شرایط حرارتی باید با طراحی اصلی منطبق باشند.

کاربرد اصلی فروشگاهی، جایگزینی همان پارت‌نامبر در تعمیرات است. استفاده در مدارهای مشابه، پس از تأیید مشخصات الکتریکی، حرارتی و مکانیکی قابل بررسی است. شباهت صرف ولتاژ و جریان برای معرفی یک جایگزین قطعی کافی نیست.

نکات مهم قبل از خرید FGH40N60SFD

اعداد Absolute Maximum Ratings مرزهای حداکثری هستند و شرایط کار دائمی محسوب نمی‌شوند. جریان کلکتور 80 آمپر در دمای بدنه 25°C و 40 آمپر در 100°C اعلام شده است؛ بنابراین بیان جریان بدون دما گمراه‌کننده است. توان اتلافی نیز 290 وات در 25°C و 116 وات در 100°C است و هر دو Maximum Rating هستند.

VGES برابر ±20V حداکثر مجاز گیت-امیتر است، نه ولتاژ عادی درایور. مشخصات سوئیچینگ اصلی در VGE=15V، RG=10Ω، VCC=400V و IC=40A اندازه‌گیری شده‌اند؛ این‌ها شرایط آزمون هستند. انتخاب مقاومت گیت، فرکانس سوئیچینگ و درایور باید بر اساس مدار واقعی انجام شود. دیود داخلی در شماتیک تأیید شده، اما IF=20A در جدول VFM فقط شرط آزمون است و نباید به‌عنوان جریان نامی دیود معرفی شود. برای نصب نیز هیت‌سینک مناسب و توجه به مقاومت حرارتی ضروری است. فلنج طبق شکل صفحه اول به Collector متصل است و الزامات عایق‌کاری باید مطابق طراحی دستگاه رعایت شود. پیش از خرید FGH40N60SFD، کد کامل، پکیج و آرایش ترمینال‌ها را با نمونه اصلی مقایسه کنید. دیتاشیت سه ترمینال Gate، Collector و Emitter را نشان می‌دهد، اما شماره‌گذاری 1/2/3 را صریحاً درج نکرده است؛ پس شماره پین‌ها را از پکیج مشابه حدس نزنید. جدول سفارش TO-247 و نقشه مکانیکی صفحه ۸ TO-247AB را ذکر می‌کند، بنابراین در پروژه حساس ابعاد نقشه مکانیکی را هم تطبیق دهید.

برای مشاهده مدل‌های بیشتر می‌توانید به بخش ترانزیستور IGBT تکی فروشگاه مراجعه کنید.

چرا FGH40N60SFD را از توکل الکترونیک بخریم؟

در خرید قطعات قدرت، اصالت قطعه و تطبیق دقیق پارت‌نامبر اهمیت دارد. در توکل الکترونیک می‌توانید پیش از سفارش، ولتاژ، جریان وابسته به دما، پکیج و وضعیت دیود را بررسی کرده و قیمت و موجودی را با کد کامل استعلام کنید. این محصول با ضمانت اصالت کالا ارائه می‌شود و پیگیری سفارش بر اساس پارت‌نامبر کامل انجام می‌گیرد.

سؤالات متداول

ولتاژ و جریان این IGBT چقدر است؟
VCES برابر 600V است. جریان کلکتور در Maximum Ratings برابر 80A در TC=25°C و 40A در TC=100°C است؛ عنوان دیتاشیت محصول را 600V, 40A معرفی می‌کند.

پکیج و ترتیب پایه‌ها چگونه است؟
جدول سفارش TO-247 و نقشه مکانیکی TO-247AB را نشان می‌دهد. سه ترمینال Gate، Collector و Emitter وجود دارد و فلنج به Collector متصل است؛ شماره پین‌های 1/2/3 صریحاً درج نشده‌اند.

آیا FGH40N60SFD دیود آنتی‌پارالل داخلی دارد؟
بله. مدار داخلی و جدول دیود آن را تأیید می‌کنند. VFM در IF=20A و TC=25°C برابر 1.95V تیپیک و 2.6V حداکثر است.

آیا استفاده از هیت‌سینک ضروری است؟
طراحی حرارتی باید بر اساس توان تلفاتی، مقاومت حرارتی و دمای واقعی انجام شود. در کاربرد قدرت، کنترل دمای پیوند و نصب حرارتی مناسب اهمیت اساسی دارد.

آیا می‌توان یک IGBT مشابه را جایگزین کرد؟
صرف شباهت ولتاژ و جریان کافی نیست. قطعه مشابه فقط پس از مقایسه کامل مشخصات الکتریکی، سوئیچینگ، حرارتی، پکیج و پایه‌ها قابل بررسی است.

شرایط سوئیچینگ دیتاشیت چه هستند؟
مقادیر اصلی سوئیچینگ در VCC=400V، IC=40A، RG=10Ω و VGE=15V اندازه‌گیری شده‌اند و شرایط آزمون محسوب می‌شوند.

جمع‌بندی خرید FGH40N60SFD

FGH40N60SFD یک IGBT با فناوری Field Stop از Fairchild Semiconductor است که در عنوان دیتاشیت با کلاس 600 ولت و 40 آمپر معرفی شده، دیود آنتی‌پارالل داخلی دارد و برای Induction Heating، UPS، SMPS و PFC معرفی شده است. جدول سفارش پکیج TO-247 و نقشه مکانیکی TO-247AB را نشان می‌دهد. جریان قابل استفاده به شرایط دمایی و طراحی حرارتی وابسته است و Maximum Rating نباید به‌عنوان شرایط کار دائمی در نظر گرفته شود.

برای خرید، پارت‌نامبر کامل، پکیج، مدار درایور گیت و خنک‌کاری را با قطعه اصلی تطبیق دهید. توکل الکترونیک این محصول را با ضمانت اصالت کالا عرضه می‌کند؛ برای اطلاع از قیمت و موجودی، استعلام را با کد کامل ثبت کنید.
