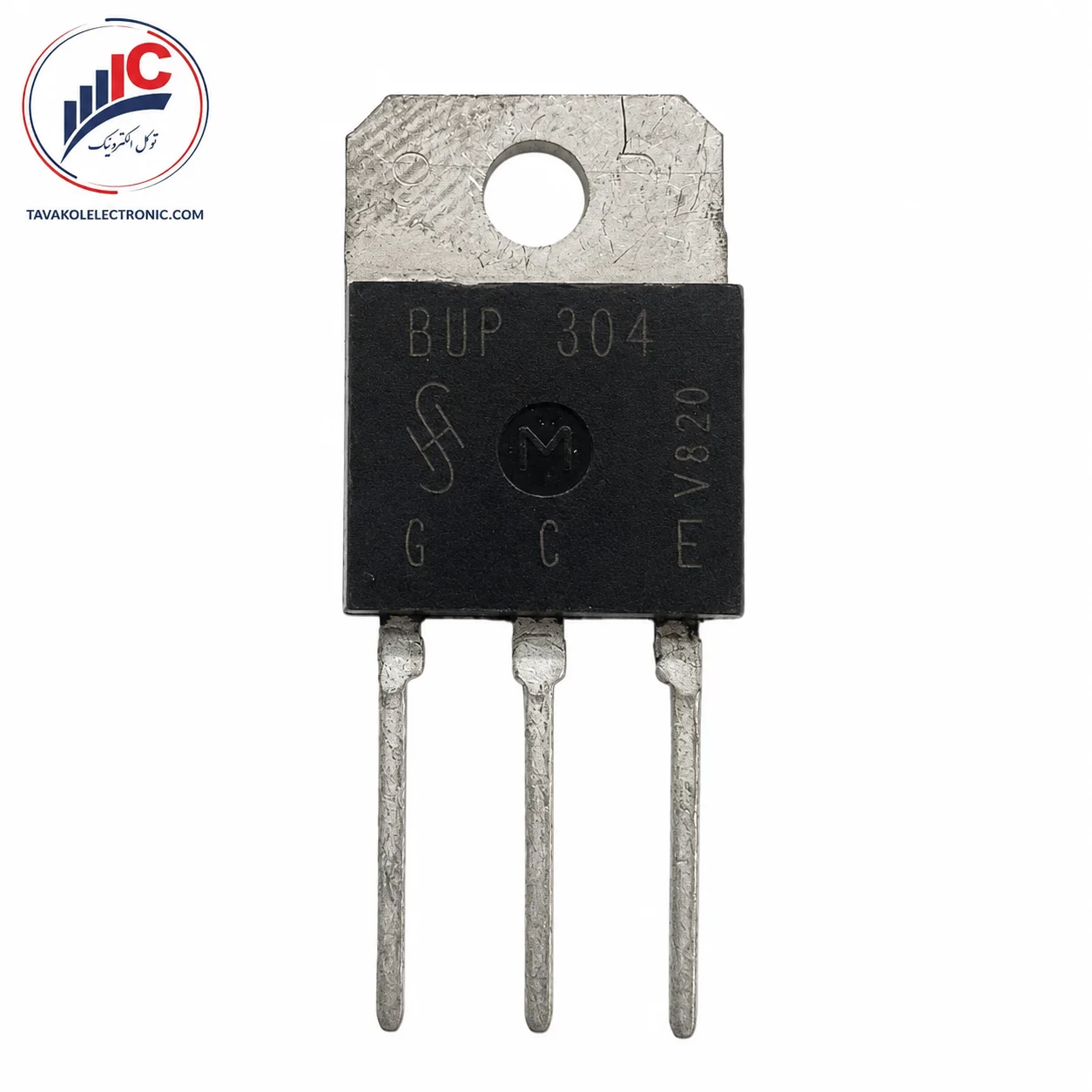

ترانزیستور IGBT BUP304 زیمنس ۱۰۰۰ ولت ۳۵ آمپر

ترانزیستور BUP304 یک IGBT قدرت ساخت Siemens با تحمل ولتاژ ۱۰۰۰ ولت و جریان کلکتور ۳۵ آمپر است. این قطعه در پکیج سه‌پایه TO-218AB عرضه می‌شود و برای تعمیر یا جایگزینی در مدارهای قدرتی که دقیقاً از همین پارت‌نامبر استفاده می‌کنند، انتخابی قابل‌بررسی است. ترکیب ولتاژ بالا، ظرفیت جریان مناسب، سرعت سوئیچینگ مطلوب و امکان اتصال بدنه به هیت‌سینک، این مدل را برای تأمین قطعات تعمیراتی تجهیزات قدرت به گزینه‌ای کاربردی تبدیل می‌کند.

خرید و قیمت BUP304

هنگام خرید BUP304 باید علاوه بر نوشته روی بدنه، ولتاژ، جریان، پکیج، ترتیب پایه‌ها و شرایط درایو گیت را با مدار دستگاه تطبیق دهید. این ترانزیستور IGBT دارای ولتاژ کلکتور-امیتر ۱۰۰۰ ولت و جریان DC برابر با ۳۵ آمپر در دمای بدنه ۲۵ درجه سانتی‌گراد است؛ بنابراین برای مشتریانی که به‌دنبال خرید IGBT 1000V 35A هستند، مشخصات فروشگاهی مهمی ارائه می‌دهد.

پکیج TO-218AB بدنه‌ای مناسب برای نصب روی هیت‌سینک دارد و در تعمیر تجهیزات قدرت، نصب و مدیریت حرارتی قطعه را آسان‌تر می‌کند. قیمت BUP304 ممکن است براساس موجودی، تعداد سفارش و شرایط تأمین تغییر کند؛ در نتیجه بهتر است پیش از ثبت سفارش، قیمت روز و موجودی محصول را استعلام کنید. این قطعه با ضمانت اصالت کالا از توکل الکترونیک قابل سفارش است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

مشخصات فنی BUP304

پارامتر مهم	مقدار
سازنده	Siemens
نوع قطعه	IGBT تکی
ولتاژ کلکتور-امیتر	۱۰۰۰ ولت
جریان کلکتور در TC=25°C	۳۵ آمپر
جریان کلکتور در TC=90°C	۲۳ آمپر
جریان پالسی در TC=25°C	۷۰ آمپر
ولتاژ گیت-امیتر	حداکثر ±۲۰ ولت
توان اتلافی	۳۱۰ وات در TC=25°C
پکیج	TO-218AB
ترتیب پایه‌ها	1: Gate، 2: Collector، 3: Emitter

ویژگی‌ها و مزایای محصول

تحمل ولتاژ کلکتور-امیتر تا ۱۰۰۰ ولت
جریان کلکتور ۳۵ آمپر در دمای بدنه ۲۵ درجه
قابلیت تحمل جریان پالسی تا ۷۰ آمپر
افت ولتاژ هدایت پایین
سرعت سوئیچینگ مناسب و جریان Tail پایین
طراحی Latch-up Free و دارای Avalanche Rating
پکیج قدرتی TO-218AB با نصب Through-Hole
قابلیت اتصال مناسب به هیت‌سینک
مناسب برای تعمیر و جایگزینی قطعه هم‌نام

کاربردهای ترانزیستور BUP304

این قطعه برای سوئیچینگ توان در مدارهایی کاربرد دارد که به یک IGBT تکی با تحمل ولتاژ بالا و جریان مناسب نیاز دارند. از آن می‌توان پس از تأیید مشخصات مدار در تعمیر منابع تغذیه قدرت، مبدل‌ها، درایوهای صنعتی و بعضی مدارهای اینورتر استفاده کرد. مطمئن‌ترین کاربرد فروشگاهی، جایگزینی در دستگاهی است که همین پارت‌نامبر در طراحی اصلی آن نصب شده باشد؛ زیرا انتخاب صرفاً براساس ولتاژ و آمپر، سازگاری کامل قطعه را تضمین نمی‌کند.

نکات مهم قبل از خرید BUP304

جریان ۳۵ آمپر این مدل در دمای بدنه ۲۵ درجه سانتی‌گراد اعلام شده است. با افزایش دمای بدنه تا ۹۰ درجه، جریان DC مجاز به ۲۳ آمپر کاهش پیدا می‌کند؛ بنابراین استفاده از هیت‌سینک مناسب، خمیر سیلیکون و طراحی حرارتی صحیح برای عملکرد مطمئن ضروری است.

حداکثر ولتاژ مجاز گیت-امیتر ±۲۰ ولت است، اما این عدد نباید به‌عنوان ولتاژ پیشنهادی راه‌اندازی در نظر گرفته شود. درایور گیت، مقاومت گیت و فرکانس سوئیچینگ باید براساس طراحی دستگاه و شرایط دیتاشیت انتخاب شوند.

پیش از سفارش، ابعاد پکیج TO-218AB، محل پیچ هیت‌سینک، فاصله پایه‌ها و ترتیب Gate، Collector و Emitter را با قطعه قبلی مقایسه کنید. در دیتاشیت این مدل دیود آنتی‌پارالل داخلی معرفی نشده و دیود هرزگرد مدار تست به‌صورت خارجی به‌کار رفته است؛ بنابراین در بارهای القایی، نیاز مدار به دیود خارجی را بررسی کنید.

چرا BUP304 را از توکل الکترونیک بخریم؟

با خرید این IGBT از توکل الکترونیک، محصول موردنیاز خود را با ضمانت اصالت کالا سفارش می‌دهید. درج مشخصات مهمی مانند ولتاژ ۱۰۰۰ ولت، جریان ۳۵ آمپر، پکیج TO-218AB و ترتیب پایه‌ها نیز به شما کمک می‌کند پیش از خرید، تطابق قطعه با برد یا دستگاه را دقیق‌تر بررسی کنید. برای اطلاع از موجودی و قیمت روز، استعلام خود را ثبت کنید.

سؤالات متداول

ولتاژ و جریان این IGBT چقدر است؟

ولتاژ کلکتور-امیتر آن ۱۰۰۰ ولت و جریان کلکتور آن ۳۵ آمپر در دمای بدنه ۲۵ درجه سانتی‌گراد است.

پکیج BUP304 چیست؟

این محصول در پکیج سه‌پایه TO-218AB با نصب Through-Hole عرضه می‌شود.

ترتیب پایه‌ها چگونه است؟

از روبه‌روی قطعه، پایه ۱ Gate، پایه ۲ Collector و پایه ۳ Emitter است.

آیا دیود آنتی‌پارالل داخلی دارد؟

خیر؛ در دیتاشیت دیود داخلی معرفی نشده است و در صورت نیاز مدار باید از دیود خارجی مناسب استفاده شود.

آیا استفاده از هیت‌سینک ضروری است؟

در کاربردهای قدرتی، انتخاب هیت‌سینک و مدیریت حرارتی مناسب ضروری است؛ زیرا جریان قابل‌تحمل قطعه با افزایش دما کاهش پیدا می‌کند.

جمع‌بندی خرید BUP304

این ترانزیستور IGBT با ولتاژ ۱۰۰۰ ولت، جریان ۳۵ آمپر و پکیج TO-218AB، برای تعمیر و جایگزینی در مدارهای سازگار گزینه‌ای مناسب است. اگر قطعه معیوب دستگاه همین پارت‌نامبر را دارد، پس از کنترل مشخصات گیت، پایه‌ها و شرایط خنک‌کاری می‌توانید قیمت و موجودی آن را از توکل الکترونیک استعلام کنید.
