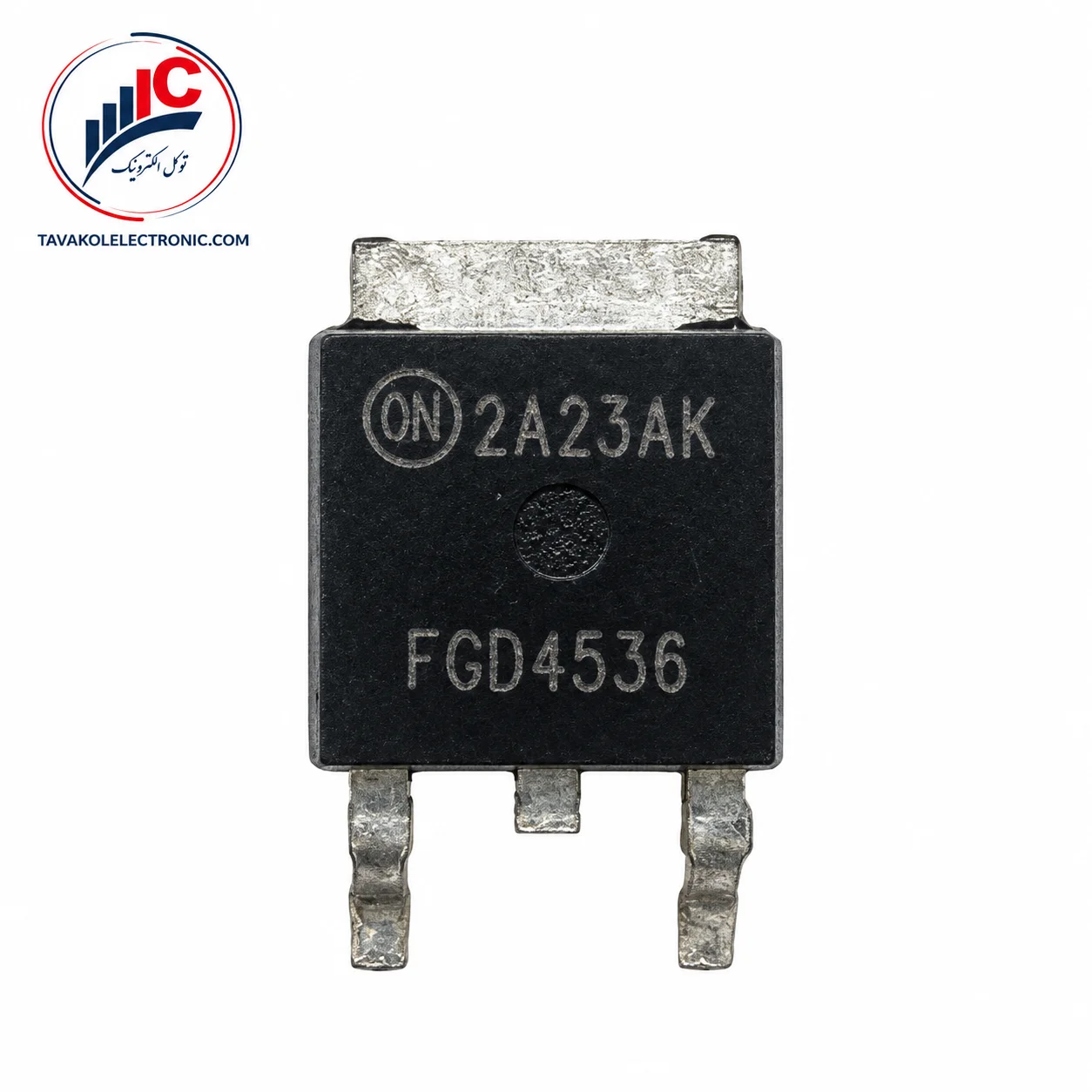

FGD4536 یک ترانزیستور IGBT از Fairchild Semiconductor با ولتاژ کلکتور-امیتر 360 ولت، فناوری Trench IGBT و پکیج D-PAK/TO-252 است که برای سیستمهای PDP معرفی شده است. Fairchild روی افت هدایت پایین و سوئیچینگ مناسب برای کاربرد PDP تأکید دارد. در دیتاشیت جریان پیوسته نامی بهعنوان مشخصه اصلی اعلام نشده و فقط جریان پالسی 220 آمپر تحت شرایط بسیار محدود درج شده است؛ بنابراین این عدد نباید بهعنوان جریان کاری دائمی قطعه معرفی شود.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.
برای خرید FGD4536 ابتدا نوشته روی قطعه معیوب، پکیج و شرایط مدار را با قطعه مورد سفارش تطبیق دهید. Device Marking همین کد است و Ordering Code برابر FGD4536TM ذکر شده؛ پس TM مربوط به کد سفارش است و نباید با مارکینگ بدنه اشتباه شود.
این مدل یک IGBT 360 ولت Fairchild در پکیج D-PAK است و جدول سفارش آن را TO252 معرفی میکند. در تعمیر بردهای PDP، یکسان بودن ولتاژ یا ظاهر برای انتخاب جایگزین کافی نیست. مشخصات گیت، افت اشباع، سوئیچینگ، پکیج و مدیریت حرارتی باید با طراحی اصلی مقایسه شوند. قیمت و موجودی این IGBT با شرایط تأمین تغییر میکند؛ برای استعلام، کد کامل را اعلام کنید. توکل الکترونیک این قطعه را با ضمانت اصالت کالا عرضه میکند.
| مشخصه | مقدار |
|---|---|
| برند / فناوری | Fairchild / Trench IGBT |
| VCES | 360V |
| جریان پالسی | 220A در TC=25°C؛ Half-Sine، D<0.01، Pulse <1µs |
| VCE(sat) | 1.59V typ / 1.8V max در IC=50A، VGE=15V، TC=25°C |
| پکیج | D-PAK / TO-252 |
| توان اتلافی | 125W در TC=25°C؛ 50W در TC=100°C |
VGES=±30V یک Maximum Rating است و ولتاژ عادی درایور محسوب نمیشود. Qg نیز 47nC تیپیک در VCE=200V، IC=20A و VGE=15V اعلام شده است.
این ترانزیستور از فناوری Trench IGBT استفاده میکند و سازنده قابلیت جریان بالا، افت اشباع پایین، امپدانس ورودی بالا و سوئیچینگ سریع را ذکر کرده است. VCE(sat) در جریانهای آزمون 20، 30 و 50 آمپر بهترتیب 1.19، 1.33 و 1.59 ولت تیپیک است. این اعداد شرایط آزمون هستند و جریان نامی دائمی محصول نیستند.
در شماتیک داخلی صفحه اول دیود آنتیپارالل نمایش داده نشده و جدول مشخصات دیود نیز وجود ندارد؛ بنابراین هنگام خرید IGBT D-PAK نباید این مدل را صرفاً بر اساس ظاهر با یک IGBT دیوددار معادل دانست.
کاربرد صریح سازنده PDP System است. این PDP IGBT بیشتر برای تعمیر مدارهایی قابل بررسی است که همین پارتنامبر در آنها استفاده شده است. استفاده در مدارهای دیگر فقط پس از بررسی کامل مشخصات الکتریکی، سوئیچینگ، حرارتی و مکانیکی منطقی است. یک ترانزیستور IGBT Fairchild با ولتاژ مشابه لزوماً جایگزین مستقیم نیست.
جریان 220 آمپر فقط Pulsed Collector Current است: موج Half-Sine، Duty کمتر از 0.01، عرض پالس کمتر از یک میکروثانیه و محدودیت بر اساس حداکثر دمای پیوند. پس عبارت «IGBT 220 آمپر» برای معرفی این محصول دقیق نیست.
پکیج در جدول سفارش TO252 و در نقشه مکانیکی صفحه ۷ D-PAK آمده است. شکل صفحه اول Gate، Collector و Emitter را نشان میدهد، اما جدول صریحی برای نگاشت شماره پایهها به G/C/E وجود ندارد. پیش از نصب، محل Collector، درایور گیت و شرایط حرارتی را با برد اصلی بررسی کنید.
برای مشاهده مدلهای بیشتر میتوانید به بخش ترانزیستور IGBT تکی فروشگاه مراجعه کنید.
برای سفارش این قطعه میتوانید قیمت و موجودی را با کد کامل استعلام کرده و مشخصات اصلی را پیش از خرید با نمونه معیوب مقایسه کنید. بررسی دقیق پارتنامبر و پکیج همراه با ضمانت اصالت کالا، احتمال سفارش اشتباه را کاهش میدهد.
ولتاژ این IGBT چقدر است؟
VCES برابر 360 ولت است.
آیا جریان آن 220 آمپر است؟
خیر؛ 220 آمپر فقط جریان پالسی تحت شرایط خاص و بسیار کوتاه است.
پکیج قطعه چیست؟
TO252 / D-PAK.
آیا دیود آنتیپارالل دارد؟
در این دیتاشیت تأیید نشده است.
آیا مدل مشابه قابل جایگزینی است؟
فقط پس از مقایسه کامل مشخصات، قابل بررسی است.
این مدل یک IGBT 360 ولت Fairchild با فناوری Trench و پکیج D-PAK/TO-252 برای PDP System است. افت اشباع پایین و سوئیچینگ سریع از ویژگیهای اعلامشده آن هستند، اما جریان پالسی 220 آمپر نباید با جریان دائمی اشتباه شود. برای سفارش، کد قطعه، پکیج، درایور و شرایط حرارتی را تطبیق دهید و قیمت و موجودی روز را از توکل الکترونیک استعلام کنید.
| Part Number | FGD4536 |
|---|---|
| پکیج | D-PAK / TO-252 |
| مشخصات فنی | 360V |
