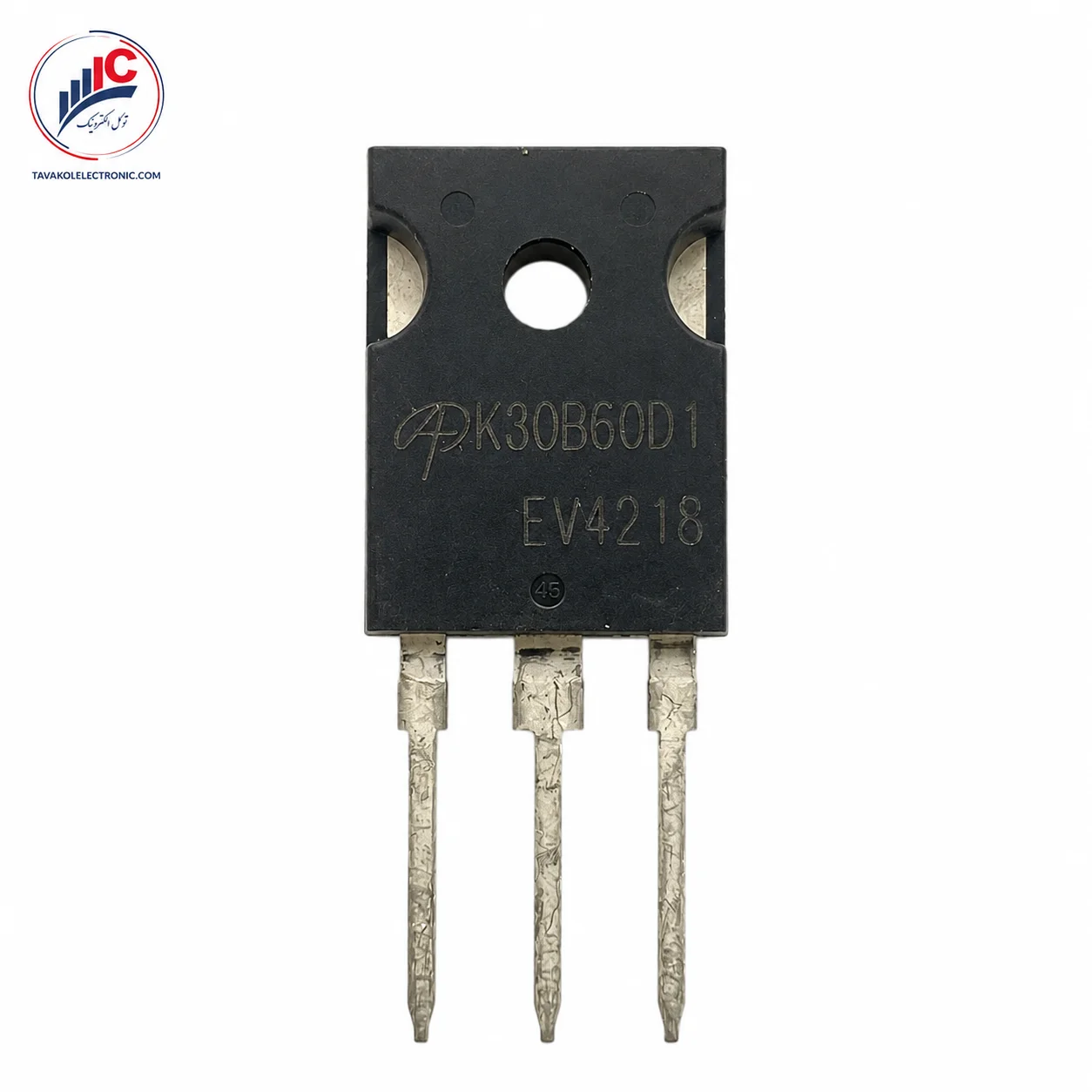

ترانزیستور IGBT مدل AOK30B60D1

توضیحات

خرید و قیمت ترانزیستور IGBT AOK30B60D1

ترانزیستور K30B60D1 یک IGBT قدرت ۶۰۰ ولت و ۳۰ آمپر از برند Alpha & Omega Semiconductor است. این قطعه در پکیج سه‌پایه TO-247 عرضه شده و یک دیود آنتی‌پارالل داخلی نیز دارد. ترکیب IGBT و دیود هم‌پکیج، این مدل را برای تعمیر مدارهای سوئیچینگ قدرتی که دقیقاً با همین مشخصات طراحی شده‌اند، به گزینه‌ای قابل‌بررسی تبدیل می‌کند.

جریان نامی این قطعه در دمای کیس ۱۰۰ درجه سانتی‌گراد برابر ۳۰ آمپر است. دیتاشیت جریان ۶۰ آمپر را نیز در دمای کیس ۲۵ درجه اعلام می‌کند؛ بنابراین عبارت IGBT 600 ولت 30 آمپر توصیف دقیق‌تری برای معرفی تجاری محصول است و نباید جریان ۶۰ آمپر بدون ذکر شرط دما به‌عنوان ظرفیت دائمی قطعه نوشته شود.

در زمان خرید AOK30B60D1 باید کد کامل روی بدنه، پکیج TO-247، ترتیب پایه‌ها و وجود دیود داخلی کنترل شوند. مارکینگ بدنه ممکن است به‌شکل کوتاه‌شده K30B60D1 درج شده باشد که طبق سند رسمی مارکینگ AOS به همین محصول مربوط است.

برای اطلاع از قیمت K30B60D1 و موجودی روز، می‌توانید با توکل الکترونیک تماس بگیرید. محصول با ضمانت اصالت کالا عرضه می‌شود. هنگام استعلام، پارت‌نامبر کامل یا تصویر قطعه موردنیاز خود را برای واحد فروش ارسال کنید.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ترانزیستور IGBT توکل الکترونیک را بررسی کنید.

مشخصات مهم AOK30B60D1

ویژگی‌ها و کاربردهای AOK30B60D1

این ترانزیستور IGBT 600V 30A برای دستیابی به تلفات هدایتی و سوئیچینگ پایین طراحی شده است. سرعت خاموش‌شدن مناسب، کنترل بهتر تغییرات جریان هنگام روشن‌شدن، رفتار مطلوب در برابر EMI و استحکام اتصال کوتاه از ویژگی‌های اعلام‌شده برای آن هستند.

دیود نرم هم‌پکیج این مدل برای کاهش تلفات در مدارهای قدرت در نظر گرفته شده است. دستگاه‌های جوشکاری، UPS و اینورترهای خورشیدی از کاربردهای مستقیم ذکرشده در دیتاشیت هستند. بااین‌حال، استفاده از قطعه در هر دستگاه باید براساس مدار، ولتاژ باس، فرکانس سوئیچینگ و درایور گیت بررسی شود.

نکات مهم قبل از خرید K30B60D1

پیش از سفارش، مارکینگ K30B60D1 روی بدنه را با پارت‌نامبر کامل محصول تطبیق دهید. حرف‌ها و اعداد انتهای کد اهمیت دارند و نباید یک مدل مشابه از همین خانواده بدون مقایسه دیتاشیت جایگزین شود.

این قطعه با ولتاژ گیت ۱۵ ولت در بخش مهمی از آزمایش‌های دیتاشیت بررسی شده است. مقدار ±۲۰ ولت، حداکثر مطلق ولتاژ گیت است و نباید به‌عنوان ولتاژ پیشنهادی درایو در نظر گرفته شود. همچنین جریان ۳۰ آمپر مربوط به TC=100°C و جریان ۶۰ آمپر مربوط به TC=25°C است؛ در نتیجه هیت‌سینک و شرایط خنک‌کاری روی ظرفیت عملی آن تأثیر مستقیم دارند.

پکیج محصول TO-247 و نوع نصب آن Through-Hole است. پیش از خرید، ابعاد بدنه، فاصله پایه‌ها، پین‌آوت و محل نصب روی هیت‌سینک را کنترل کنید. یکسان‌بودن ولتاژ و آمپر دو IGBT برای اعلام جایگزینی مستقیم کافی نیست.

خرید از توکل الکترونیک

توکل الکترونیک امکان استعلام قیمت و موجودی این IGBT 600 ولت 30 آمپر را فراهم کرده است. محصول با ضمانت اصالت کالا عرضه می‌شود و اعلام پارت‌نامبر کامل هنگام سفارش، احتمال خرید نسخه اشتباه را کاهش می‌دهد.

برای دریافت قیمت و بررسی موجودی روز با توکل الکترونیک تماس بگیرید.

سؤالات متداول

AOK30B60D1 چه نوع قطعه‌ای است؟

یک ترانزیستور IGBT تکی ۶۰۰ ولت و ۳۰ آمپر همراه با دیود آنتی‌پارالل داخلی است.

چرا در بعضی منابع جریان ۶۰ آمپر نوشته شده است؟

جریان ۶۰ آمپر مربوط به دمای کیس ۲۵ درجه است؛ جریان اعلام‌شده در دمای کیس ۱۰۰ درجه، ۳۰ آمپر است.

پکیج این محصول چیست؟

این قطعه در پکیج سه‌پایه TO-247 با نصب Through-Hole عرضه می‌شود.

آیا K30B60D1 دیود داخلی دارد؟

بله، دیتاشیت رسمی آن را IGBT همراه با دیود نرم آنتی‌پارالل معرفی می‌کند.

آیا می‌توان یک IGBT 600V 30A دیگر را جایگزین کرد؟

تنها پس از تطبیق پکیج، پین‌آوت، ولتاژ اشباع، مشخصات گیت، دیود داخلی و رفتار سوئیچینگ می‌توان درباره جایگزینی تصمیم گرفت.

جمع‌بندی و استعلام موجودی

ترانزیستور AOK30B60D1 یک IGBT 600 ولت 30 آمپر همراه دیود داخلی و پکیج TO-247 است که برای مدارهای قدرت مانند دستگاه جوش، UPS و اینورتر خورشیدی طراحی شده است. برای خرید صحیح، پارت‌نامبر، پکیج و شرایط جریان را بررسی کرده و جهت استعلام قیمت و موجودی با توکل الکترونیک تماس بگیرید.
