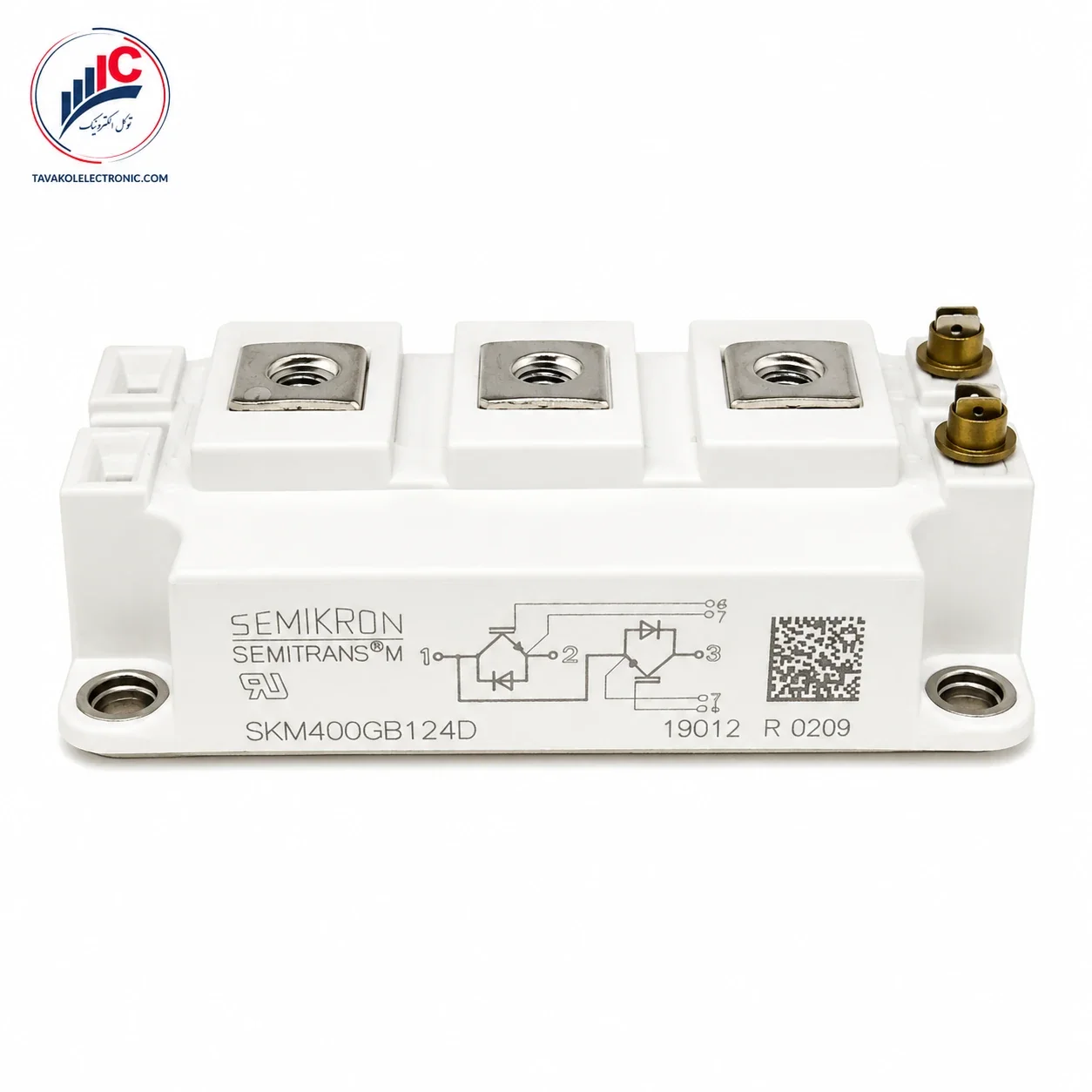

SKM400GB124D یک ماژول IGBT قدرت از برند معتبر SEMIKRON است که برای سوئیچینگ جریانهای بالا در اینورتر، درایو موتور، UPS و مبدلهای صنعتی استفاده میشود. ساختار GB این قطعه نشان میدهد که دو IGBT قدرت همراه با دیودهای معکوس در آرایش نیمپل داخل یک پکیج قرار گرفتهاند.
این ماژول از فناوری NPT یا Non-Punch-Through استفاده میکند و در گروه Low Loss IGBT Modules قرار دارد. اندوکتانس داخلی پایین، دیودهای سریع و نرم CAL و بیسپلیت مسی ایزوله با فناوری DCB، عملکرد مطمئنتری را در مدارهای قدرت صنعتی فراهم میکنند.
ولتاژ کلکتور به امیتر SKM400GB124D برابر 1200 ولت است. دیتاشیت جریان کلکتور را در دمای کیس 25 درجه برابر 570 آمپر و در دمای کیس 80 درجه برابر 400 آمپر اعلام کرده است. جریان نامی مبنای آزمونهای مشخصات الکتریکی 300 آمپر است؛ بنابراین جریان کاری واقعی باید متناسب با دمای هیتسینک، فرکانس سوئیچینگ و شرایط خنککاری دستگاه انتخاب شود.
برای خرید SKM400GB124D، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM400GB124D |
| برند | SEMIKRON |
| سری | SEMITRANS 3 |
| نوع قطعه | ماژول IGBT نیمپل |
| فناوری IGBT | NPT Low Loss |
| ساختار داخلی | دو IGBT همراه دیود معکوس |
| ولتاژ VCES | 1200 ولت |
| جریان مبنای ICnom | 300 آمپر |
| جریان در TC=25°C | 570 آمپر |
| جریان در TC=80°C | 400 آمپر |
| جریان پیک ICRM | 600 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| نوع پکیج | Case D56 |
| وزن | حدود 325 گرم |
SKM400GB124D برای مدارهایی مناسب است که به یک بازوی کامل نیمپل با ولتاژ و جریان بالا نیاز دارند. کاربردهای رسمی و رایج این محصول عبارتاند از:
وجود ولتاژ یا جریان مشابه در یک ماژول دیگر، سازگاری مستقیم آن را ثابت نمیکند. مدار داخلی، پینآوت و شرایط گیتدرایور باید با طراحی دستگاه تطبیق داده شوند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| مدل نزدیک | تفاوت اصلی |
|---|---|
| SKM400GB124D | ماژول نیمپل NPT کمتلفات |
| SKM400GAL124D | ساختار چاپر GAL |
| SKM400GAR124D | آرایش معکوس چاپر |
| SKM400GA128D | یک IGBT تکسوئیچ |
| SKM300GB124D | مدل با ظرفیت جریان پایینتر |
مدلهای GAL و GAR ممکن است از نظر ظاهر و ابعاد به SKM400GB124D نزدیک باشند، اما مدار داخلی متفاوتی دارند. مدل GB از دو IGBT در آرایش نیمپل تشکیل شده است، درحالیکه GAL و GAR برای مدارهای چاپر طراحی شدهاند.
مدلهای 123D، 124D و 128D نیز میتوانند در فناوری چیپ، ولتاژ اشباع، تلفات و مقدار مقاومت گیت تفاوت داشته باشند؛ بنابراین جایگزینی فقط بر اساس ظاهر توصیه نمیشود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCE(sat) معمول در 300A و 25°C | 2.1 ولت |
| VCE(sat) معمول در 300A و 125°C | 2.4 ولت |
| حداکثر VCE(sat) در 25°C | 2.45 ولت |
| حداکثر VCE(sat) در 125°C | 2.85 ولت |
| انرژی روشنشدن Eon | حدود 36 میلیژول |
| انرژی خاموششدن Eoff | حدود 42 میلیژول |
| مقاومت حرارتی هر IGBT | 0.05 K/W |
| مقاومت حرارتی هر دیود | 0.125 K/W |
| گشتاور اتصال هیتسینک | 3 تا 5 نیوتنمتر |
| گشتاور ترمینالها | 2.5 تا 5 نیوتنمتر |
مقادیر سوئیچینگ در شرایط آزمون شامل باس 600 ولت، جریان 300 آمپر، دمای پیوند 125 درجه و مقاومت گیت 5 اهم اندازهگیری شدهاند. تغییر شرایط مدار میتواند تلفات واقعی را تغییر دهد.
پیش از سفارش SKM400GB124D موارد زیر را با قطعه معیوب دستگاه تطبیق دهید:
عدد 400 در پارتنامبر نباید بهتنهایی ملاک انتخاب جریان دائم باشد. نمودار دیتاشیت نشان میدهد با افزایش دمای کیس، ظرفیت عبور جریان کاهش پیدا میکند.
برای نصب SKM400GB124D سطح هیتسینک باید صاف، تمیز و بدون باقیمانده خمیر حرارتی قبلی باشد. خمیر حرارتی جدید را بهصورت لایهای نازک و یکنواخت استفاده کنید.
پیچهای اتصال ماژول به هیتسینک باید مرحلهای و متقارن بسته شوند تا فشار مکانیکی بهصورت یکنواخت روی بیسپلیت وارد شود. گشتاور بیشازحد میتواند به بدنه یا عایق داخلی ماژول آسیب بزند.
پیش از راهاندازی، گیتدرایور، مقاومتهای گیت، خازن DC Link، مدار پیششارژ، اسنابر، فیوزها و اتصال کوتاه احتمالی بار بررسی شوند. رعایت اصول ESD هنگام حمل و نصب نیز ضروری است.
توکل الکترونیک با تمرکز بر قطعات الکترونیک قدرت، امکان بررسی مدل و تطبیق اولیه ماژول را پیش از سفارش فراهم میکند.
برای دریافت قیمت SKM400GB124D با واحد فروش توکل الکترونیک تماس بگیرید.
این قطعه یک ماژول IGBT نیمپل است که از دو IGBT قدرت همراه با دیودهای معکوس تشکیل شده است.
ولتاژ آن 1200 ولت است. جریان کلکتور در دمای کیس 25 درجه 570 آمپر و در دمای کیس 80 درجه 400 آمپر اعلام شده است.
خیر. مدار داخلی مدلهای GAL و GAR با ساختار نیمپل GB متفاوت است.
بله، درایو اینورتر یکی از کاربردهای رسمی این محصول است؛ اما پینآوت، جریان و گیتدرایور باید تطبیق داده شوند.
گیتدرایور، خازنهای DC Link، مدار پیششارژ، اسنابر، فیوزها، بار خروجی و سیستم خنککاری باید بررسی شوند.
