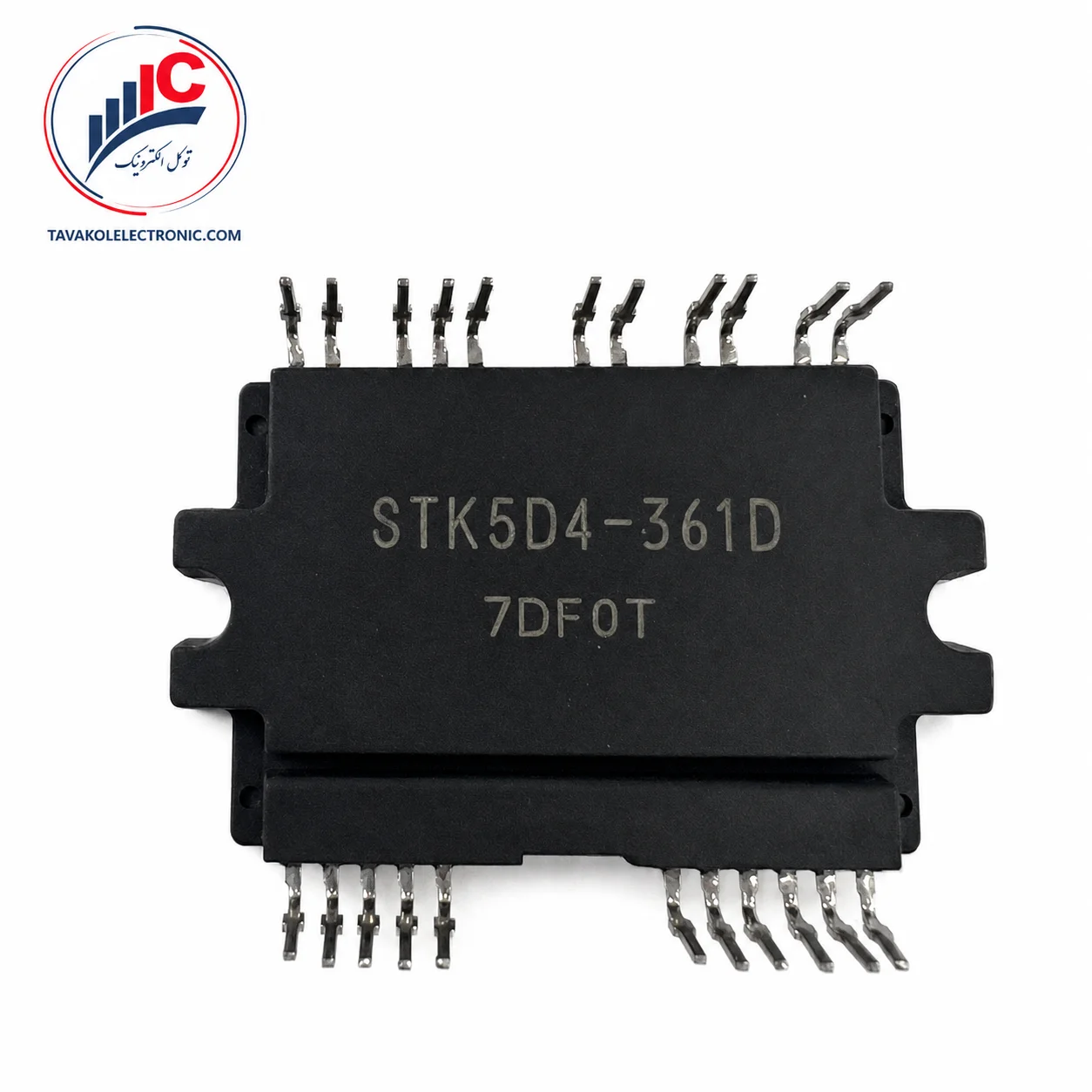

ماژول STK5D4-361D یک ماژول قدرت هوشمند سه‌فاز برای راه‌اندازی و کنترل موتور است. این قطعه، مدار قدرت IGBT، دیودهای هرزگرد، بخش پیش‌درایور و تعدادی از مدارهای حفاظتی را در یک پکیج یکپارچه قرار می‌دهد. چنین ساختاری باعث می‌شود تعمیرکار یا طراح برد برای ایجاد طبقه اینورتر سه‌فاز به تعداد زیادی قطعه قدرت و درایور مجزا نیاز نداشته باشد.

این محصول براساس دیتاشیت دارای IGBTهای 600 ولتی و حداکثر جریان خروجی 10 آمپر است و برای بردهای کنترل موتور سه‌فاز سازگار به‌کار می‌رود. وجود خروجی‌های جداگانه امیتر فازهای پایین نیز امکان اندازه‌گیری جریان هر فاز با شنت خارجی را فراهم می‌کند.

برای خرید STK5D4-361D لازم است نوشته کامل روی قطعه، فرم پایه‌ها و شماره برد بررسی شود. پسوندها و مدل‌های نزدیک خانواده STK ممکن است پین‌آوت یا مشخصات متفاوتی داشته باشند؛ بنابراین انتخاب قطعه صرفاً براساس ظاهر بدنه توصیه نمی‌شود. برای دریافت قیمت STK5D4-361D، استعلام موجودی و سفارش تکی یا تعدادی، تصویر قطعه قبلی و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار تأییدشده
پارت‌نامبر روی بدنه	STK5D4-361D
نام دیتاشیتی	STK5D4-361D-E
سازنده دیتاشیت	ON Semiconductor
نوع قطعه	ماژول IPM اینورتر سه‌فاز
فناوری قدرت	IGBT به‌همراه دیود هرزگرد
ولتاژ کلکتور–امیتر	600 ولت
حداکثر جریان خروجی	±10 آمپر
جریان پیک	±20 آمپر، پالس 100µs
پکیج	DIP تمام‌قالب‌گیری‌شده
تعداد پایه فیزیکی	22 پایه در آرایش شماره‌گذاری 32 موقعیتی
کاربرد اصلی	راه‌اندازی موتور سه‌فاز

مزایا و ویژگی‌های مهم محصول

یکپارچه‌بودن مدار قدرت سه‌فاز و بخش پیش‌درایور
امکان دریافت مستقیم سیگنال‌های کنترلی CMOS با منطق Active High
وجود مدار جلوگیری از روشن‌شدن هم‌زمان IGBTهای بالا و پایین هر شاخه
حفاظت داخلی در برابر افت ولتاژ تغذیه پیش‌درایور
برخورداری از خروجی خطای FLTEN برای مدیریت وضعیت حفاظتی
وجود ورودی ITRIP برای قطع خروجی با کمک مدار تشخیص جریان خارجی
خروجی مستقل امیتر فازهای پایین برای اندازه‌گیری جریان سه فاز
وجود ترمیستور داخلی برای پایش دمای زیرلایه
وجود دیود و مقاومت Bootstrap داخلی و کاهش قطعات جانبی موردنیاز

ترمیستور داخلی برای نمایش و پایش دما در نظر گرفته شده و دیتاشیت آن را حفاظت مستقل اضافه‌دما معرفی نمی‌کند. همچنین خازن‌های Bootstrap و شنت‌های تشخیص جریان باید متناسب با طراحی برد در خارج ماژول قرار گیرند.

کاربردهای STK5D4-361D

کاربرد رسمی این ماژول، راه‌اندازی موتور سه‌فاز است. از آن می‌توان در تعمیر یا تأمین قطعه برای بردهایی استفاده کرد که همین پارت‌نامبر و پین‌آوت را دارند، از جمله:

بردهای اینورتر و کنترل دور موتور
درایو موتورهای سه‌فاز سازگار
برد ماشین لباس‌شویی اینورتر
تجهیزات خانگی مجهز به کنترل موتور سه‌فاز
بردهای قدرت دارای همین پارت‌نامبر
تجهیزات کنترل موتور نیمه‌صنعتی و صنعتی سبک

نکات مهم قبل از خرید

پیش از سفارش STK5D4-361D، تمام حروف و اعداد روی بدنه را تطبیق دهید. دیتاشیت با نام STK5D4-361D-E منتشر شده، درحالی‌که مارکینگ بدنه بدون -E است؛ این وضعیت با نقشه رسمی مارکینگ قطعه مطابقت دارد.

این پکیج از آرایش شماره‌گذاری 32 موقعیتی استفاده می‌کند، اما به‌دلیل حذف تعدادی از موقعیت‌ها، 22 پایه فیزیکی دارد. علاوه بر تعداد پایه، محل پایه‌های قدرت، پایه‌های کنترلی و جهت نصب باید کنترل شود. استفاده از ماژولی با ظاهر مشابه و پین‌آوت متفاوت می‌تواند باعث خرابی برد یا قطعه جدید شود.

برای کاهش احتمال خرید اشتباه، هنگام استعلام موارد زیر را ارسال کنید:

تصویر واضح نوشته روی قطعه
تصویر کامل پایه‌ها از دو طرف
شماره PCB و مدل دستگاه
وضعیت ظاهری برد و قطعه معیوب
تعداد موردنیاز

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان بررسی پارت‌نامبر پیش از ثبت سفارش، استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی و صدور پیش‌فاکتور را فراهم می‌کند. ارسال تصویر قطعه معیوب و شماره برد کمک می‌کند احتمال انتخاب نسخه اشتباه کاهش پیدا کند.

برای خرید STK5D4-361D، تعداد موردنیاز، تصویر قطعه قبلی و شماره برد را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

STK5D4-361D چه نوع قطعه‌ای است؟

یک ماژول IPM اینورتر سه‌فاز مبتنی بر IGBT است که طبقه قدرت و پیش‌درایور را در یک پکیج قرار می‌دهد.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ کلکتور–امیتر 600 ولت و حداکثر جریان خروجی درج‌شده در دیتاشیت ±10 آمپر است. جریان 20 آمپر فقط مقدار پیک کوتاه‌مدت است.

آیا مدار Bootstrap داخل ماژول قرار دارد؟

دیود و مقاومت Bootstrap داخلی هستند، اما خازن‌های Bootstrap باید خارج از ماژول نصب شوند.

آیا قطعه دارای حفاظت اضافه‌جریان است؟

ورودی ITRIP و مقایسه‌گر داخلی دارد، اما تشخیص اضافه‌جریان به شنت و مدار خارجی وابسته است.

آیا ترمیستور داخلی، حفاظت اضافه‌دما ایجاد می‌کند؟

خیر؛ ترمیستور برای پایش دمای زیرلایه است و به‌تنهایی حفاظت مستقل اضافه‌دما محسوب نمی‌شود.

برای استعلام موجودی STK5D4-361D چه اطلاعاتی لازم است؟

تصویر مارکینگ، نمای پایه‌ها، شماره PCB، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و استعلام موجودی

ماژول STK5D4-361D یک IPM سه‌فاز IGBT با ولتاژ 600 ولت و حداکثر جریان خروجی 10 آمپر است. یکپارچگی بخش قدرت و پیش‌درایور، خروجی خطا، پایش دما و امکان اندازه‌گیری مستقل جریان فازها، آن را برای تعمیر بردهای اینورتر دارای همین کد مناسب می‌کند.
