SKiiP83AC12IT3 یک ماژول قدرت صنعتی از خانواده SEMIKRON MiniSKiiP 8 است که شش کلید IGBT را بههمراه دیودهای هرزگرد در ساختار پل اینورتر سهفاز قرار میدهد. این توپولوژی برای تبدیل باس DC به خروجی سهفاز کنترلشده در اینورترها و درایوهای موتور استفاده میشود.
برخلاف ماژولهای CIB یا مدلهای دارای ساختار NAB، این قطعه فاقد پل دیود ورودی و Brake Chopper داخلی است. در نتیجه، مدار یکسوساز، خازنهای DC Link و مدار ترمز احتمالی باید در بخشهای دیگری از دستگاه قرار داشته باشند. نقشه مدار دیتاشیت نیز فقط شش IGBT اینورتر و دیودهای موازی آنها را نشان میدهد.
بخش IGBT در دیتاشیت مرجع دارای ولتاژ کلکتور-امیتر 1200 ولت است. جریان IC در شرایط دیتاشیت برابر 125 آمپر در دمای هیتسینک 25 درجه سانتیگراد و 85 آمپر در دمای 80 درجه سانتیگراد اعلام شده است. این مقادیر حدود مطلق در شرایط مشخص هستند و انتخاب عملی باید با توجه به فرکانس سوئیچینگ، تلفات، دمای هیتسینک و ظرفیت خنککاری انجام شود.
ویژگی مهم نسخه I، وجود سه سنسور جریان حلقهبسته برای اندازهگیری جریان خروجی سهفاز است. این سنسورها میتوانند فیدبک جریان موردنیاز مدار کنترل، حفاظت اضافهجریان و کنترل برداری موتور را فراهم کنند؛ اما برای کارکرد به تغذیه و مدار دریافت سیگنال مناسب روی برد نیاز دارند.
برای استعلام قیمت، موجودی و تطبیق SKiiP83AC12IT3 با برد دستگاه، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKiiP83AC12IT3 |

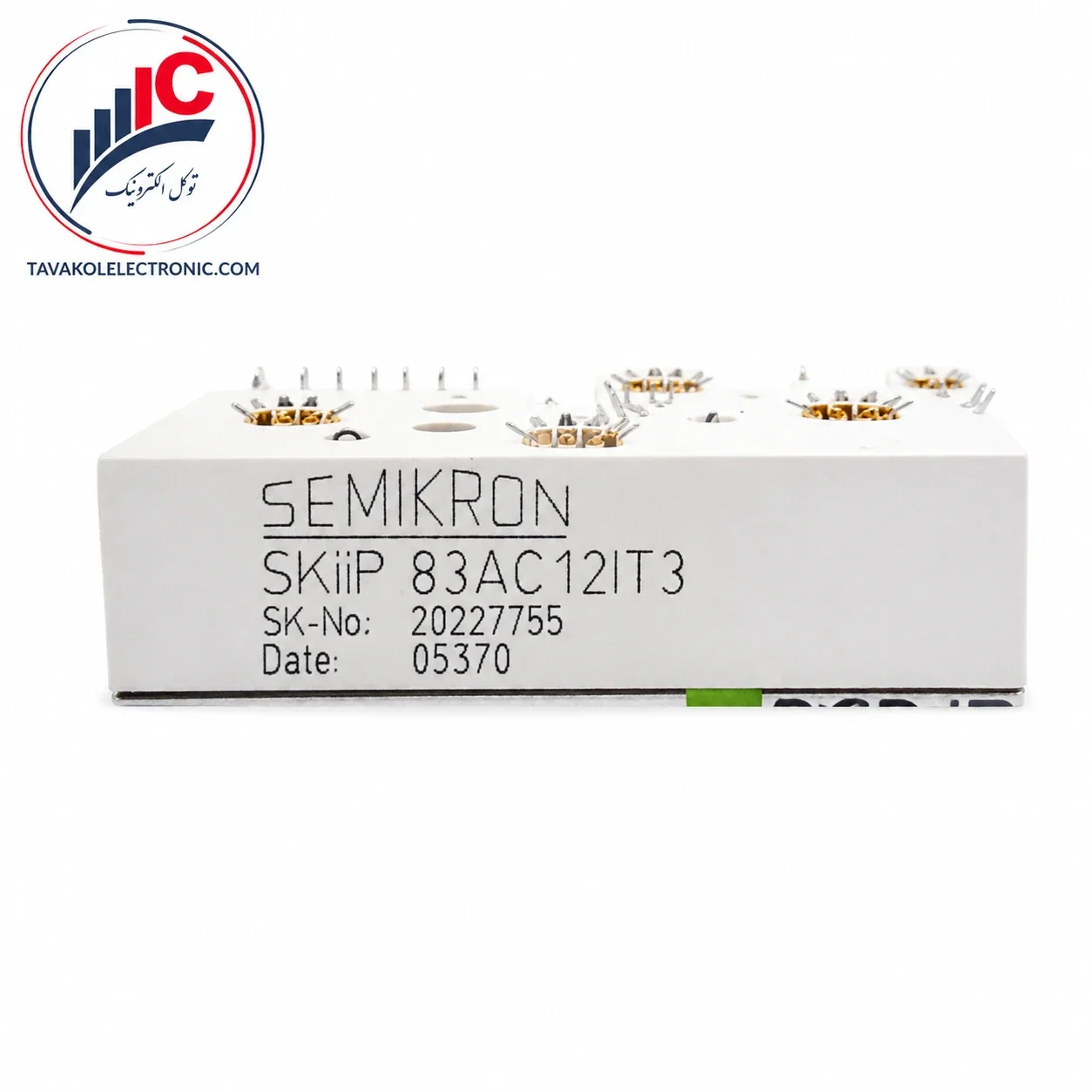

| فرم درجشده روی لیبل | SKiiP 83AC12IT3 |
| شماره فنی روی تصویر | 20227755 |
| برند | SEMIKRON |
| خانواده | MiniSKiiP 8 |
| نوع قطعه | ماژول IGBT اینورتر سهفاز |
| ساختار داخلی | Sixpack؛ شش IGBT با دیودهای موازی |
| ولتاژ IGBT | 1200V |
| جریان IC مرجع | 125A در 25°C / 85A در 80°C |
| سنسور جریان | سه سنسور جریان حلقهبسته داخلی |
| سنسور دما | مقاومت حرارتی داخلی |
| نوع کیس | M8 |
| چاپر ترمز داخلی | ندارد |
| وضعیت دیتاشیت | دیتاشیت مرجع SKiiP 83 AC 12 I |
مشخصات ساختار، کیس، سنسورها و مقادیر الکتریکی از دیتاشیت خانواده دقیق SKiiP83AC12IT3 استخراج شدهاند.
سازنده، MiniSKiiP را بهعنوان یک پلتفرم ماژول قدرت مناسب درایو موتور معرفی میکند که از سیستم فشار و کنتاکتهای فنری برای مونتاژ، سرویس و اتصال به PCB استفاده میکند.
این ماژول قدرت میتواند در بخش اینورتر تجهیزات زیر استفاده شود:
وجود سنسورهای جریان داخلی برای دستگاههایی اهمیت دارد که کنترل و حفاظت آنها به فیدبک مستقل جریان هر فاز وابسته است. این ویژگی نباید با سنسور دمای داخلی یا مدار گیت درایور اشتباه گرفته شود.
برای مشاهده مدلهای مشابه، به دسته خرید ماژول IGBT در سایت توکل الکترونیک مراجعه کنید.
| ساختار | مدار داخلی اصلی |
|---|---|
| AC | اینورتر سهفاز IGBT |
| NAC | رکتیفایر سهفاز + اینورتر سهفاز |
| NAB | رکتیفایر سهفاز + چاپر ترمز + اینورتر سهفاز |
بنابراین ساختار AC در SKiiP83AC12IT3 فقط بخش اینورتر سهفاز را در بر میگیرد. همچنین حرف I پس از عدد 12 به نسخه دارای سنسور جریان اشاره دارد. حذف این حرف میتواند به معنای نبود سنسورهای جریان داخلی باشد؛ در نتیجه نسخه بدون I نباید صرفاً به دلیل شباهت ظاهری، جایگزین مستقیم معرفی شود.
پیش از سفارش، موارد زیر با ماژول قبلی و برد دستگاه تطبیق داده شوند:
| پارامتر | مقدار مرجع |
|---|---|
| VCES | 1200V |
| VGES | ±20V |
| IC | 125A در 25°C / 85A در 80°C |
| ICM | 250A در 25°C / 170A در 80°C |
| IF دیود اینورتر | 80A در 25°C / 53A در 80°C |
| Visol | 2500V AC بهمدت یک دقیقه |
| VCE(sat) تیپیک | 2.5V در 25°C با جریان 100A |
| مقاومت حرارتی هر IGBT | حداکثر 0.25K/W |
| جریان پیوسته سنسور | 50A RMS در شرایط مرجع |
| نسبت تبدیل سنسور جریان | 1:2000 |
| پهنای باند سنسور | 0 تا 100kHz |
| سنسور دما | 1000Ω در 25°C / 1670Ω در 100°C |
| گشتاور اتصال به هیتسینک | 2.5 تا 3.5Nm |
جریان 50 آمپر مربوط به مشخصات اندازهگیری سنسور جریان است و نباید با جریان مجاز بخش قدرت IGBT اشتباه گرفته شود. دیتاشیت برای سنسورها جریان 80 آمپر RMS تا دو ثانیه، نسبت تبدیل 1:2000 و تغذیه ±15 ولت را نیز مشخص میکند.
سطح هیتسینک باید صاف، تمیز و بدون پلیسه باشد. در ماژولهای بدون بیسپلیت مانند خانواده MiniSKiiP، استفاده صحیح از خمیر حرارتی با ضخامت کم و یکنواخت اهمیت زیادی دارد. استفاده از مواد نامناسب یا لایه ضخیم میتواند مقاومت حرارتی و تنش مکانیکی را افزایش دهد. راهنمای رسمی سازنده تأکید میکند که در MiniSKiiP استفاده از خمیر حرارتی مناسب برای کاهش خطر آسیب به DCB ضروری است.
پیچها باید مرحلهای و یکنواخت در محدوده گشتاور اعلامشده بسته شوند. کنتاکتهای فنری نباید خم، آلوده یا اکسید شده باشند و محل تماس آنها روی PCB باید از نظر سوختگی و فرورفتگی بررسی شود. طراحی مسیرهای DC Link و گیت نیز باید کماندوکتانس باشد و مسیر گیت و امیتر متناظر نزدیک یکدیگر قرار گیرند.
پیش از روشنکردن دستگاه، این بخشها بررسی شوند:
توکل الکترونیک در زمینه تأمین ماژولهای IGBT، MiniSKiiP و قطعات قدرت صنعتی فعالیت میکند و امکان بررسی کد، شماره فنی و ساختار داخلی محصول را پیش از خرید فراهم میسازد.
حضور فیزیکی در بازار جمهوری تهران، پیگیری سفارش، بررسی وضعیت ظاهری، کنترل لیبل و استعلام تطبیق فنی را برای تعمیرکاران و واحدهای نگهداری صنعتی سادهتر میکند. این بررسی در محصولی که نسخههای دارای سنسور و بدون سنسور دارد، احتمال خرید اشتباه را کاهش میدهد.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
یک ماژول IGBT Sixpack با ساختار اینورتر سهفاز است که سه سنسور جریان داخلی نیز دارد.
خیر. ساختار AC فقط اینورتر سهفاز است و پل دیود ورودی یا Brake Chopper داخلی ندارد.
در دیتاشیت این خانواده، حرف I به نسخه دارای سه سنسور جریان حلقهبسته برای خروجیهای سهفاز اشاره دارد.
ولتاژ IGBT برابر 1200 ولت است. جریان IC مرجع 125 آمپر در دمای هیتسینک 25 درجه و 85 آمپر در 80 درجه سانتیگراد اعلام شده است.
خیر. مدل بدون I ممکن است سنسورهای جریان داخلی نداشته باشد و از نظر اتصالات و عملکرد برد کنترل با این نسخه سازگار نباشد.
خیر. گیتهای IGBT از طریق کنتاکتهای ماژول به مدار گیت درایور دستگاه متصل میشوند؛ بنابراین این قطعه یک IPM کامل نیست.
گیت درایور، مدار سنجش جریان، تغذیه ±15 ولت سنسورها، خازنهای DC Link، خروجی موتور، هیتسینک و کنتاکتهای فنری باید تست شوند.
