2SK1837 یک ماسفت کانال N سیلیکونی از محصولات Hitachi Semiconductor است که برای سوئیچینگ توان با سرعت بالا طراحی شده است. این قطعه در مدارهایی مانند رگولاتورهای سوئیچینگ و مبدل‌های DC-DC می‌تواند گزینه‌ای مناسب برای بررسی باشد.
در انتخاب این قطعه، پارت‌نامبر دقیق، نوع کانال، شرایط کاری مدار و مشخصات درایو گیت اهمیت دارد. این ماسفت برای طراحانی مناسب است که به یک ماسفت کانال N با مشخصات سوئیچینگ مشخص نیاز دارند.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | Silicon N-Channel MOS FET |
| کاربرد | سوئیچینگ توان با سرعت بالا |
| ولتاژ شکست درین-سورس | حداقل 500 V، در ID = 10 mA و VGS = 0 |
| مقاومت روشن درین-سورس | 0.085 Ω تیپیک، 0.11 Ω حداکثر |
| خازن ورودی | 8150 pF تیپیک در VDS = 10 V |
یکی از مشخصات مهم این ماسفت، ولتاژ شکست درین-سورس حداقل 500 V است که در شرایط ID = 10 mA و VGS = 0 اندازه‌گیری شده است. این مقدار با ولتاژ نامی مطلق قطعه تفاوت مفهومی دارد؛ بنابراین طراحی مدار باید بر اساس شرایط واقعی، حاشیه اطمینان و محدودیت‌های مدار انجام شود.
مقاومت روشن درین-سورس این قطعه در آزمون پالسی با ID = 25 A و VGS = 10 V، مقدار تیپیک 0.085 Ω و حداکثر 0.11 Ω دارد. همچنین هدایت انتقالی رو به جلو در همین سطح جریان و با VDS = 10 V، حداقل 22 S و مقدار تیپیک 35 S گزارش شده است. این اعداد برای مقایسه گزینه‌ها و بررسی مسیر هدایت در طراحی‌های سوئیچینگ مفید هستند.
زمان تأخیر روشن‌شدن تیپیک 80 ns است؛ این مقدار با ID = 25 A، VGS = 10 V و RL = 1.2 Ω به‌دست آمده است. خازن ورودی تیپیک نیز 8150 pF در VDS = 10 V است و هنگام انتخاب درایور گیت و بررسی سرعت شارژ و دشارژ گیت باید در نظر گرفته شود.
برای دیود داخلی، زمان بازیابی معکوس تیپیک 620 ns در شرایط IF = 50 A، VGS = 0 و diF/dt = 100 A/µs اعلام شده است. این مشخصه در تحلیل رفتار مدارهای سوئیچینگ و مسیرهای کموتاسیون اهمیت دارد.
ولتاژ درین-سورس 500 V، جریان درین پیوسته 50 A و دمای کانال 150°C، مقادیر حداکثری مطلق هستند و مشخصه کار عادی محسوب نمی‌شوند. جریان پالسی حداکثر 200 A نیز فقط با PW ≤ 10 µs و duty cycle ≤ 1% تعریف شده است. ولتاژ گیت-سورس نیز حداکثر ±30 V است.
برای انتخاب از میان انواع ماسفت، علاوه بر ولتاژ و جریان مدار، سطح ولتاژ گیت، مقاومت روشن، ظرفیت ورودی و زمان‌های سوئیچینگ را با نیاز مدار مقایسه کنید. تطبیق دقیق پارت‌نامبر 2SK1837 پیش از سفارش ضروری است.
برای استعلام قیمت و موجودی روز 2SK1837 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. بررسی پارت‌نامبر قبل از سفارش انجام میشود و کالا با ضمانت اصالت کالا ارائه خواهد شد. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از گزینه‌های خرید در دسترس است.
2SK1837 یک ماسفت کانال N سیلیکونی برای سوئیچینگ توان با سرعت بالا است که برای بررسی در رگولاتورهای سوئیچینگ و مبدل‌های DC-DC کاربرد دارد. ولتاژ شکست درین-سورس حداقل 500 V، مقاومت روشن تیپیک 0.085 Ω و زمان تأخیر روشن‌شدن تیپیک 80 ns، از مشخصات مهم آن برای ارزیابی اولیه هستند.
برای دریافت قیمت، موجودی و راهنمایی در انتخاب، پارت‌نامبر و تعداد مورد نیاز خود را برای توکل الکترونیک ارسال کنید.
این ماسفت یک ماسفت کانال N سیلیکونی برای سوئیچینگ توان با سرعت بالا است و در رگولاتورهای سوئیچینگ و مبدل‌های DC-DC قابل بررسی است.
خیر. مقدار 500 V به‌عنوان ولتاژ شکست حداقل در شرایط آزمون و همچنین حد مطلق ولتاژ درین-سورس اعلام شده است. طراحی باید با توجه به شرایط واقعی مدار و حاشیه اطمینان انجام شود.
پارت‌نامبر این ماسفت و تعداد مورد نیاز را اعلام کنید تا قیمت و موجودی روز، امکان تأمین و شرایط ارسال بررسی شود.
| Part Number | 2SK1837 |
|---|---|
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |

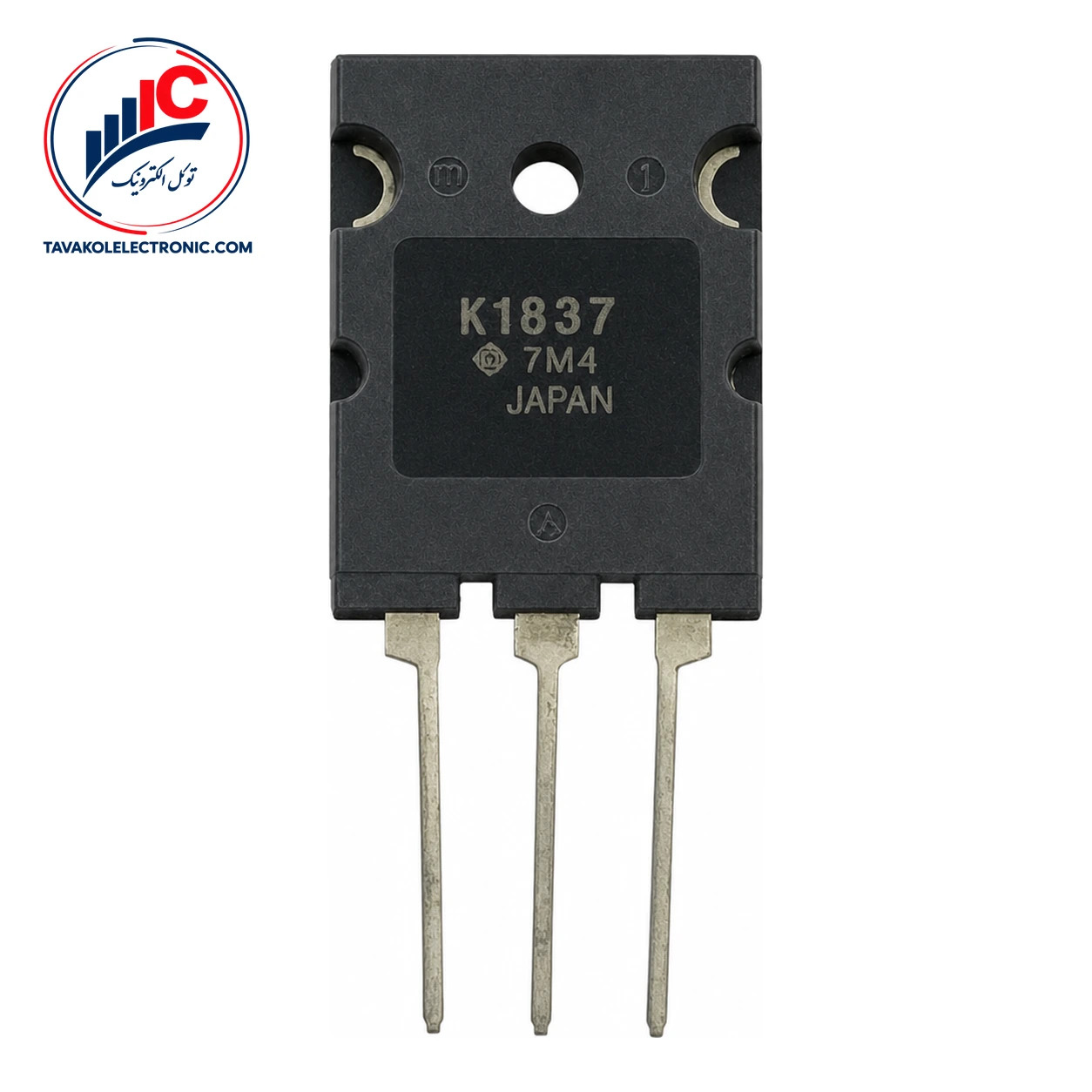

ماسفت 2SK1837
