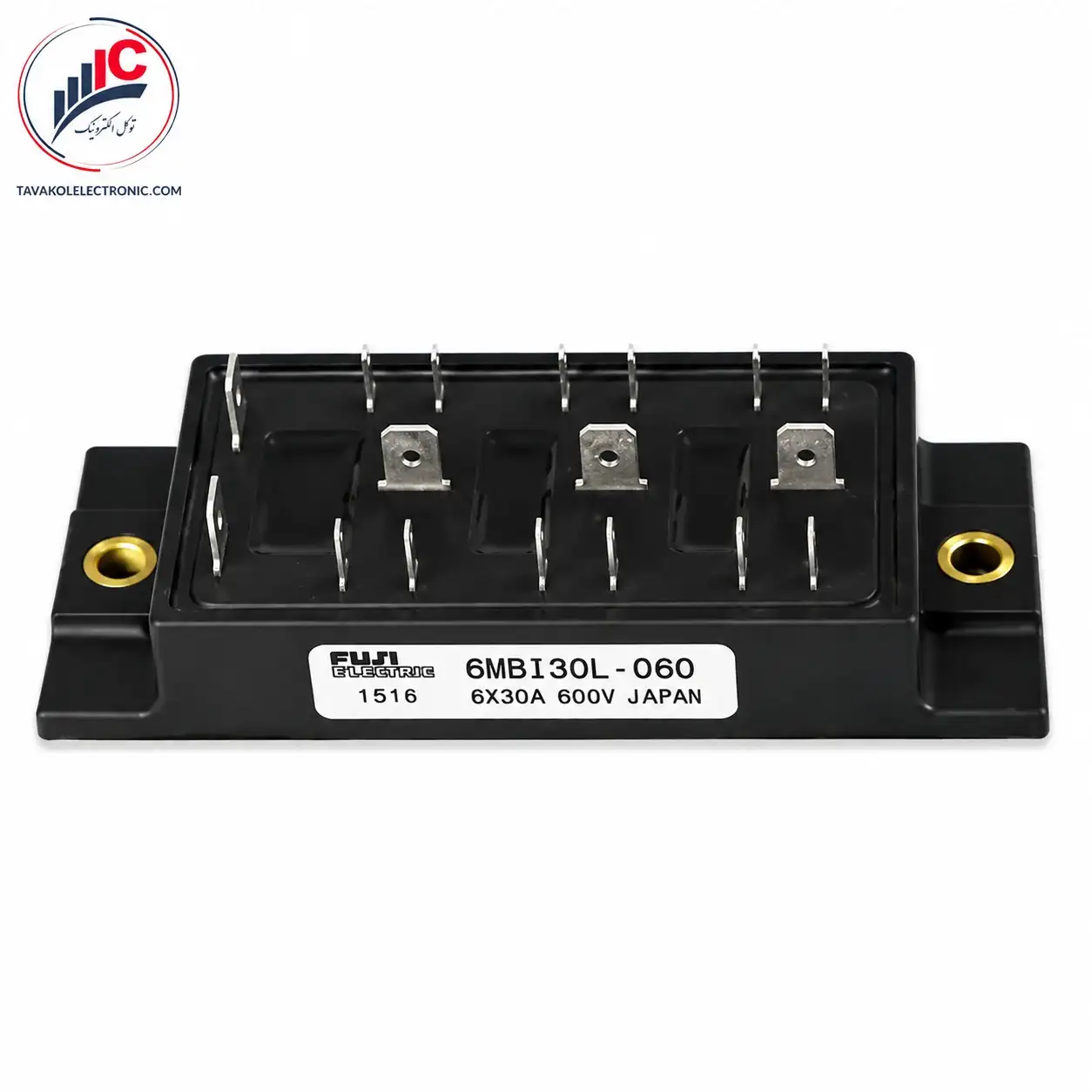

🔴 ماژول IGBT فوجی ۶ تایی 6MBI30L-060

در طراحی و مهندسی معکوس سیستم‌های درایور مینیاتوری و اینورترهای سبک صنعتی، انتخاب قطعه‌ای که بتواند فرکانس‌های سوئیچینگ بالا را با کمترین نرخ تلفات توان هدایتی پشتیبانی کند، اهمیت بالایی دارد. ماژول 6MBI30L-060 ساخت کمپانی اصیل Fuji Electric ژاپن، یک راهکار فوق‌العاده بهینه، پرسرعت و سخت‌کار از سری تخصصی L این برند است. این محصول به صورت یک پکیج شش‌تایی کامپکت (6-Pack) با آرایش پل سه‌فاز کامل پیکربندی شده است که با تجمیع چیپ‌های قدرت درون یک بدنه واحد و کاملاً ایزوله، ابعاد نهایی فیبر مدار چاپی و نویزهای القایی گیت را به حداقل می‌رساند.

📊 تحلیل فنی کاتالوگ: این ماژول برای سیستم‌های ولتاژ پایین تا متوسط مهندسی شده و توانایی مهار ولتاژ کلکتور-امیتر حداکثری ۶۰۰ ولت را داراست. جریان نامی خروجی مداوم آن ۳۰ آمپر واقعی است که پایداری بی‌نظیری را در کاربری‌های اتوماسیون با توان محدود و نیازمند سوئیچینگ سریع (Fast Switching) ارائه می‌دهد.

📋 جدول مشخصات متمایزکننده سری L (Technical Parameters)

پارامترهای الکتریکی و ویژگی‌های استخراج‌شده از دیتاشیت رسمی این نیمه‌هادی قدرت جهت محاسبات مهندسان مدار به شرح زیر است:

🛠️ کاربردهای هدفمند در تجهیزات سبک و پرسرعت

با توجه به مشخصات جریان ۳۰ آمپری و فرکانس کاری بهینه ماژول 6MBI30L-060، این قطعه انتخاب اول در خطوط تعمیرات و تولید دستگاه‌های زیر است:

• اینورترهای کنترل دور موتور کوچک (Compact VFD): درایوهای فرکانسی مینیاتوری به کار رفته در نقاله‌ها، میکسرها و ماشین‌آلات بسته‌بندی.

• سیستم‌های تهویه مطبوع پیشرفته: برد قدرت اینورتر کمپرسورهای اسکرول در چیلرها و اسپلیت‌های میان‌رده صنعتی.

• سروو آمپلی‌فایرهای فرکانسی: بخش سوئیچینگ توان در درایوهای کنترل موقعیت ماشین‌آلات CNC و بازوهای رباتیک ظریف.

• منابع تغذیه بدون وقفه (UPS): اینورترهای تبدیل جریان خروجی در یوپی‌اس‌های اداری، بیمارستانی و تجهیزات آزمایشگاهی حساس.

✨ ویژگی‌های ساختاری و مزایای متمایز قطعه

• سوئیچینگ پرسرعت با افت ولتاژ ناچیز: ساختار چیپ داخلی سری L به گونه‌ای طراحی شده که زمان مرده (Dead Time) سوئیچینگ را کاهش داده و راندمان کلی سیستم را به بالای ۹۶ درصد می‌رساند.

• رفتار بازیابی فوق‌العاده نرم دیودها (Soft Recovery): دیودهای هرزگرد داخلی مچ‌شده با چیپ، مجهز به فناوری سرکوب نویز هستند که پدیده تداخل مغناطیسی (EMI) را در خطوط فرمان مجاور به طور کامل خنثی می‌کند.

• ابعاد مینیاتوری و نصب آسان (PCB Mount): پایه‌ها و ترمینال‌های خروجی قطعه آرایشی منظم دارند که اجازه می‌دهد مونتاژ آن روی بردهای مدار چاپی ضخیم با کمترین حجم لحیم‌کاری انجام شود.

⚠️ اصول نصب مهندسی جهت تضمین طول عمر قطعه

1. کنترل دقیق ضخامت خمیر سیلیکون: در ماژول 30 آمپری 6MBI30L-060 به دلیل ابعاد فشرده پکیج، تمرکز حرارت موضعی بسیار سریع رخ می‌دهد. اعمال خمیر سیلیکون مرغوب و نسوز باید به صورت یک لایه بسیار نازک و یکنواخت (بدون وجود کوچک‌ترین حباب هوا) انجام شود تا انتقال گرما به هیت‌سینک مختل نگردد.

2. بستن اصولی پیچ‌های اتصال به هیت‌سینک: فشار نامتوازن هنگام سفت کردن پیچ‌های بدنه، سبب آسیب به لایه سرامیکی DBC داخلی ماژول می‌شود. پیچ‌ها باید به صورت متقاطع و با گشتاور نامی و استاندارد کاتالوگ سفت شوند.

3. ریسک جدی قطعات ری‌برند و استوک: به دلیل استفاده گسترده از این قطعه در دستگاه‌های قدیمی و محبوب صنعتی، نمونه‌های فیک یا استوک شسته شده با مشخصات غیراستاندارد در بازار یافت می‌شوند. این قطعات توانایی مهار فرکانس بالا را نداشته و به سرعت اتصال کوتاه می‌کنند. تأمین قطعه اورجینال، سلامت کل درایو شما را گارانتی می‌کند.

🛒 جمع‌بندی و اصالت خرید

ماژول IGBT فوجی 6MBI30L-060 گزینه‌ای ایده‌آل، بسیار سریع و بهینه برای کاربردهای الکترونیک قدرت ۳۰ آمپری است که پایداری طولانی‌مدت سیستم‌های شما را تضمین می‌کند. فروشگاه توکل الکترونیک با اتکا بر سال‌ها تجربه در بازار نیمه‌هادی‌های قدرت، اصالت و کیفیت این قطعه ژاپنی ساخت فوجی الکتریک را برای پروژه‌های اتوماسیون شما تضمین می‌کند.
