ماژول IGBT مدل F4-150R12KS4

توضیحات

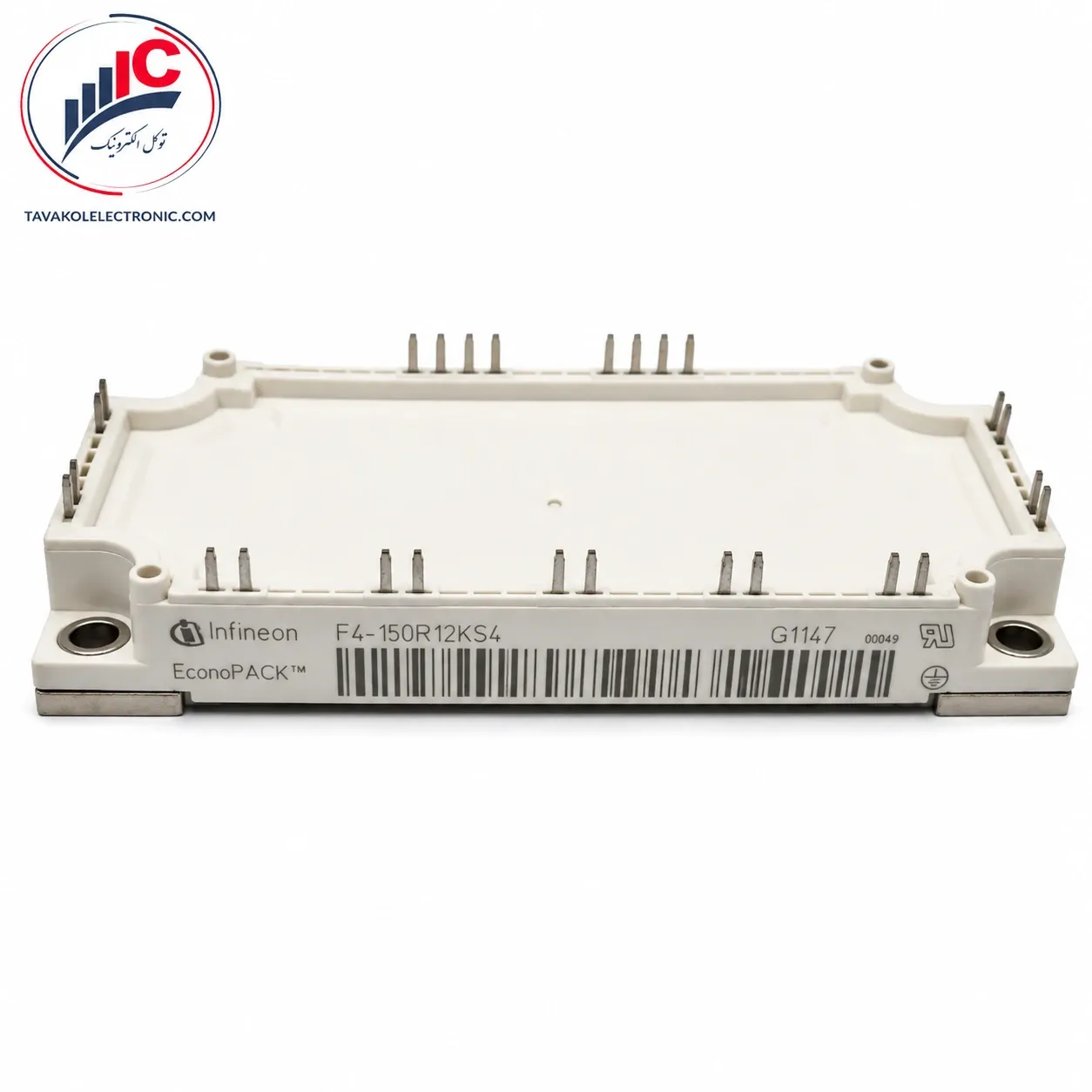

🔴 معرفی جامع ماژول آی جی بی تی F4-150R12KS4 اینفینئون

اگر در حال طراحی، مونتاژ یا تعمیر اینورترهای سه فاز مدرن، درایوهای پیشرفته فرکانسی (VFD)، منابع تغذیه سوئیچینگ توان بالا یا سیستم‌های انرژی تجدیدپذیر هستید، ماژول آی‌جی‌بی‌تی F4-150R12KS4 ساخت کمپانی پرآوازه اینفینین (Infineon) آلمان یک انتخاب بی‌رقیب و مهندسی‌شده است. این ماژول که در بازار با نام آی‌جی‌بی‌تی ۴ پک (Fourpack) نیز شناخته می‌شود، چهار سوئیچ مجزای فوق‌سریع را به همراه دیودهای هرزگرد موازی معکوس در یک پکیج واحد مجتمع کرده است تا ساختار یک پل کامل قدرت (Full-Bridge) را با بالاترین راندمان ممکن پیاده‌سازی کند.

این ماژول قدرتمند برای کار در کلاس ولتاژ سنگین ۱۲۰۰ ولت طراحی شده و قادر است جریان مداوم ۱۵۰ آمپر را در دمای کاری ۶۰ درجه سانتی‌گراد به راحتی هدایت کند. یکی از مزایای بارز مدل F4-150R12KS4، مجهز بودن به ترمیستور داخلی (NTC) است؛ این سنسور حرارتی به مدار فرمان دستگاه شما اجازه می‌دهد تا به صورت لحظه‌ای دمای دقیق هسته سیلیکون را پایش کرده و قبل از بروز هرگونه آسیب حرارتی، فرآیند حفاظت را فعال کند. خرید این ماژول به دلیل تلفات سوئیچینگ بسیار پایین و مقاومت حرارتی فوق‌العاده کم (تنها ۰.۱۳ کلوین بر وات برای هر IGBT)، تضمین‌کننده راندمان بالا و پایداری طولانی‌مدت دستگاه‌های صنعتی است.

📋 جدول مشخصات فنی ماژول F4-150R12KS4

مشخصات کلیدی و پارامترهای نامی این ماژول بر اساس مستندات رسمی دیتاشیت اینفینین به شرح زیر است:

🛠️ کاربردهای صنعتی ماژول IGBT اینفینین

ویژگی‌های کلیدزنی سریع و ساختار مجتمع پکیج F4-150R12KS4، آن را به گزینه‌ای ایده‌آل برای صنایع زیر تبدیل کرده است:

• اینورترها و درایوهای فرکانسی سه فاز (VFD): به کارگیری در لایه‌های قدرت جهت کنترل دقیق دور موتورهای الکتریکی سنگین.

• تجهیزات گرمایش القایی و کوره کاتد: مدیریت توان و سوئیچینگ در فرکانس‌های بالا.

• منابع تغذیه دائم‌کار (UPS) و اینورترهای خورشیدی: تبدیل بهینه انرژی با کمترین تلفات حرارتی در خطوط انتقال قدرت.

✨ مزایای رقابتی قطعه

۱. ساختار مجتمع ۴ پک (Fourpack): تجمیع چهار عدد IGBT به همراه دیودهای معکوس در یک ماژول، حجم سیم‌کشی روی برد را به شدت کاهش داده و اندوکتانس نشت مدار را به حداقل (تنها ۲۱ نانوهنری) می‌رساند که مانع از ایجاد ولتاژهای ضربه ناخواسته می‌شود.

۲. سنسور حرارتی NTC داخلی: تعبیه شدن ترمیستور ۵ کیلواهمی در بطن قطعه، دقت سنجش دما را نسبت به سنسورهای خارجی نصب‌شده روی هیت‌سینک به طرز چشمگیری افزایش می‌دهد و ایمنی بورد را تضمین می‌کند.

۳. پایه بیس‌پلیت مسی (Cu): بهره‌گیری از صفحه پایانی مسی مرغوب همراه با ایزولاسیون داخلی آلومینا ($Al_2O_3$) ولتاژ عایقی ۲.۵ کیلوولتی را فراهم می‌کند و فرآیند انتقال گرما به هیت‌سینک را با بالاترین سرعت ممکن انجام می‌دهد.

⚠️ راهنمای نصب و توصیه‌های فنی

• تنظیم گشتاور پیچ‌های مونتاژ: طبق کاتالوگ رسمی اینفینین، برای نصب این ماژول روی هیت‌سینک با پیچ‌های M5، باید گشتاور مهاری دقیق بین ۳ تا ۶ نیوتن‌متر اعمال شود تا از ایجاد فشار ناهمگون روی پایه مسی یا ترک خوردن بدنه جلوگیری شود.

• استفاده یکنواخت از خمیر سیلیکون: با توجه به توان تلفاتی بالای ۹۶۰ واتی قطعه، اعمال یک لایه کاملاً نازک و یکنواخت (با ضریب انتقال حرارت مناسب) روی سطح زیرین برای جلوگیری از ایجاد نقاط داغ (Hotspots) روی سیلیکون الزامی است.

• رعایت محدوده ولتاژ گیت: ولتاژ آستانه تحریک گیت این قطعه بین ۴.۵ تا ۶.۵ ولت است؛ اما برای سوئیچینگ کامل و ورود به منطقه اشباع ایمن، باید ولتاژ فرمان گیت روی ۱۵+ ولت تنظیم شود. حداکثر ولتاژ گیت نباید از مرز ۲۰ ولت عبور کند.

🛒 قیمت و خرید ماژول آی جی بی تی F4-150R12KS4

به دلیل حساسیت بالای مدارهای الکترونیک قدرت مدرن، استفاده از قطعات غیراورجینال، استوک‌های بازسازی‌شده یا ریمارک با تکنولوژی‌های قدیمی، قطعاً منجر به انفجار ماژول در فرکانس‌های کاری بالا و آسیب‌های میلیونی به بردهای درایور گیت می‌شود. فروشگاه توکل الکترونیک اصالت ۱۰۰ درصدی و سلامت فنی ماژول آی‌جی‌بی‌تی F4-150R12KS4 برند Infineon اصل آلمان را به طور کامل تضمین می‌کند.

با توجه به تغییرات موجودی انبار و نوسانات بازار نیمه‌هادی، جهت استعلام قیمت روز F4-150R12KS4 و مشاوره پیش از خرید، با کارشناسان تخصصی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
