BUZ21 یک ماسفت قدرت کانال N از نوع Enhancement است که به‌صورت Avalanche-rated معرفی میشود. این قطعه برای مدارهای قدرت، به بررسی نوع کانال، شرایط تحریک گیت، مقاومت روشن و پکیج نیاز دارد. محصول توسط Infineon ارائه شده و در پکیج TO-220 AB قرار می‌گیرد.
برای آشنایی با گروه‌های مختلف، میتوانید انواع ماسفت را هم بررسی کنید.
– ترانزیستور قدرت کانال N – عملکرد در حالت Enhancement – ساختار Avalanche-rated – پکیج TO-220 AB – ولتاژ شکست درین-سورس حداقل 100 V – مقاومت روشن درین-سورس 0.065 Ω معمولی و 0.085 Ω حداکثر، در شرایط آزمون مشخص‌شده
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N channel | — |
| ولتاژ شکست درین-سورس | حداقل 100 V | VGS = 0 V، ID = 0.25 mA، Tj = 25 °C |
| مقاومت روشن RDS(on) | 0.065 Ω typ.؛ 0.085 Ω max. | VGS = 10 V، ID = 13 A، Tj = 25 °C |
| ولتاژ آستانه گیت | 2.1 V min.؛ 3 V typ.؛ 4 V max. | VGS = VDS، ID = 1 mA، Tj = 25 °C |
| ظرفیت ورودی | 1000 pF typ.؛ 1300 pF max. | VGS = 0 V، VDS = 25 V، f = 1 MHz، Tj = 25 °C |
| زمان بازیابی معکوس | 150 ns typ. | VR = 30 V، IF = IS، diF/dt = 100 A/µs، Tj = 25 °C |
ولتاژ آستانه گیت را با ولتاژ لازم برای رسیدن به مقاومت روشن موردنظر اشتباه نگیرید. مقدار RDS(on) جدول در VGS برابر 10 V و جریان ID برابر 13 A اندازه‌گیری شده است. ظرفیت ورودی نیز در بررسی درایور گیت و رفتار سوئیچینگ اهمیت دارد.
این قطعه در پکیج TO-220 AB عرضه میشود و سه پایه آن به‌ترتیب زیر هستند:
– پایه 1: Gate یا G – پایه 2: Drain یا D – پایه 3: Source یا S
پیش از مونتاژ، جهت قرارگیری قطعه و شماره پایه‌ها را با طراحی برد و مستندات مدار تطبیق دهید. ولتاژ گیت-سورس دارای حد مجاز ±20 V است؛ این مقدار یک محدودیت حداکثر مطلق محسوب میشود.
جریان درین پیوسته 21 A و جریان پالسی 84 A نیز در دسته حداکثر مطلق قرار دارند و هر دو با شرط دمای بدنه 25 °C مشخص شده‌اند. محدوده دمای پیوند اعلام‌شده هم از 55- تا 150+ °C است و باید در طراحی حرارتی در نظر گرفته شود.
برای خرید این قطعه از توکل الکترونیک، استعلام قیمت و موجودی روز دریافت کنید. این ماسفت با ضمانت اصالت کالا عرضه میشود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، امکان دریافت پیش‌فاکتور نیز فراهم است.
هنگام ثبت سفارش، پارت‌نامبر، تعداد موردنیاز و اطلاعات پروژه را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. ارسال به سراسر کشور انجام میشود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.
این ماسفت کانال N در حالت Enhancement، با پکیج TO-220 AB، ولتاژ شکست درین-سورس حداقل 100 V و مقاومت روشن مشخص‌شده عرضه میشود. ظرفیت ورودی 1000 pF معمولی و زمان بازیابی معکوس 150 ns معمولی نیز از پارامترهای مهم برای بررسی در طراحی هستند.
برای سفارش، مشخصات مدار و شرایط کاری را با اطلاعات قطعه تطبیق دهید و سپس برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید.
یک ترانزیستور قدرت کانال N است که در حالت Enhancement کار می‌کند و به‌صورت Avalanche-rated معرفی شده است.
پکیج آن TO-220 AB است. پایه 1 گیت، پایه 2 درین و پایه 3 سورس قرار دارد.
خیر. این مقدار در دمای بدنه 25 °C به‌عنوان حداکثر مطلق مشخص شده و نباید بدون بررسی شرایط مدار و حرارت، جریان کاری عادی فرض شود.
| Part Number | BUZ21 |
|---|---|
| پکیج | TO-220 AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 21 A |

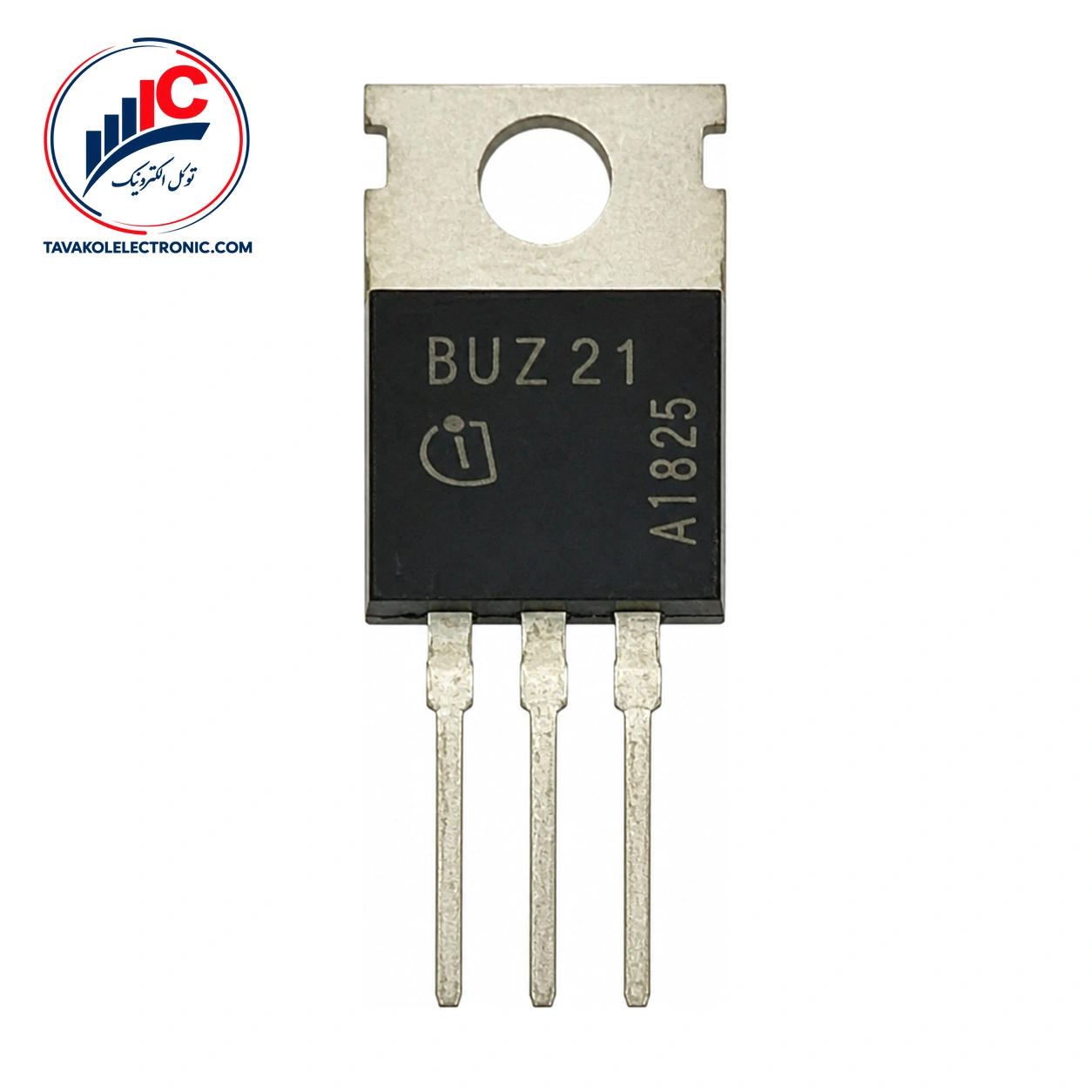

ماسفت BUZ21
