این ماسفت محصول شرکت Siemens و یک ترانزیستور قدرت کانال N است که در حالت Enhancement کار می‌کند. این قطعه در پکیج TO-220 AB عرضه میشود و برای طراحی‌هایی که به ماسفت قدرت با ولتاژ شکست درین-سورس مشخص نیاز دارند، قابل بررسی است. قابلیت Avalanche-rated نیز یکی از ویژگی‌های عملکردی آن به شمار می‌رود؛ بااین‌حال انتخاب نهایی باید با توجه به شرایط واقعی مدار انجام شود.
ساختار کانال، حالت کاری و پکیج از نخستین مواردی هستند که هنگام انتخاب باید بررسی شوند. همچنین تطبیق دقیق شماره قطعه و ترتیب پایه‌ها با برد، پیش از نصب اهمیت دارد.
حداقل ولتاژ شکست درین-سورس 600 V است. این مقدار در شرایط VGS = 0 V، جریان ID برابر با 0.25 mA و دمای پیوند Tj برابر با 25 °C مشخص شده است. مقاومت روشن درین-سورس در VGS = 10 V، جریان ID برابر با 2.8 A و Tj = 25 °C، مقدار معمول 1.5 Ω و حداکثر 1.6 Ω دارد.
ولتاژ آستانه گیت در شرایط VGS = VDS، جریان ID برابر با 1 mA و Tj = 25 °C، از حداقل 2.1 V تا حداکثر 4 V است و مقدار معمول آن 3 V اعلام شده است. این مقدار به‌تنهایی برای تعیین مناسب‌بودن تحریک گیت کافی نیست و باید همراه با شرایط کاری مدار بررسی شود.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N channel |
| حالت کاری | Enhancement mode |
| ولتاژ شکست درین-سورس | حداقل 600 V |
| مقاومت روشن | typ. 1.5 Ω، max. 1.6 Ω |
| ولتاژ آستانه گیت | min. 2.1 V، typ. 3 V، max. 4 V |
| پکیج | TO-220 AB |
ظرفیت ورودی در شرایط VGS = 0 V، VDS = 25 V، فرکانس 1 MHz و Tj = 25 °C، مقدار معمول 780 pF و حداکثر 1050 pF دارد. زمان تأخیر روشن‌شدن معمول 20 ns و حداکثر 30 ns است. زمان تأخیر خاموش‌شدن نیز معمولاً 120 ns و حداکثر 150 ns اعلام شده است. این دو زمان در VDD = 30 V، VGS = 10 V، ID = 2.6 A، RGS = 50 Ω و Tj = 25 °C مشخص شده‌اند.
پیکربندی پایه‌ها در پکیج TO-220 AB به شکل زیر است:
– پایه 1: Gate – پایه 2: Drain – پایه 3: Source
پیش از نصب، شماره پایه‌ها را با طراحی برد و مدار موردنظر تطبیق دهید. ولتاژ مستقیم دیود معکوس نیز در VGS = 0 V، جریان IF برابر با 8 A و Tj = 25 °C، مقدار معمول 1.1 V و حداکثر 1.2 V دارد.
جریان درین پیوسته 4.5 A در دمای کیس TC = 28 °C و جریان درین پالسی 18 A در TC = 25 °C، به‌عنوان حدود مجاز قطعه اعلام شده‌اند. این اعداد مشخصه جریان کاری عادی یا پیشنهاد طراحی نیستند و نباید بدون بررسی شرایط حرارتی و مدار استفاده شوند.
حد ولتاژ گیت-سورس ±20 V است. محدوده دمای پیوند نیز از -55 °C تا +150 °C اعلام شده است. در طراحی نهایی، وضعیت تحریک گیت، شرایط سوئیچینگ و دفع حرارت باید جداگانه بررسی شوند.
برای خرید ماسفت BUZ90 از توکل الکترونیک، قیمت و موجودی روز را استعلام کنید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد.
پیش از ثبت سفارش، شماره قطعه و پکیج TO-220 AB را با نیاز مدار خود تطبیق دهید. بررسی پارت‌نامبر قبل از سفارش، انتخاب دقیق‌تر را آسان‌تر می‌کند.
این قطعه یک ماسفت قدرت کانال N است که در حالت Enhancement کار می‌کند و قابلیت Avalanche-rated دارد.
پکیج TO-220 AB است؛ پایه 1 گیت، پایه 2 درین و پایه 3 سورس است.
اگر به ماسفت کانال N با حداقل ولتاژ شکست 600 V، پکیج TO-220 AB و مشخصات سوئیچینگ تعریف‌شده نیاز دارید، این ماسفت می‌تواند در فهرست بررسی شما قرار بگیرد. برای استعلام قیمت، موجودی و ثبت سفارش با توکل الکترونیک تماس بگیرید. این مجموعه امکان فروش تکی و تعدادی، تأمین شرکتی و ارسال به سراسر کشور را فراهم می‌کند و در بازار جمهوری تهران نیز حضور فیزیکی دارد.
| Part Number | BUZ90 |
|---|---|
| پکیج | TO-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 600 V, ID: 4.5 A |

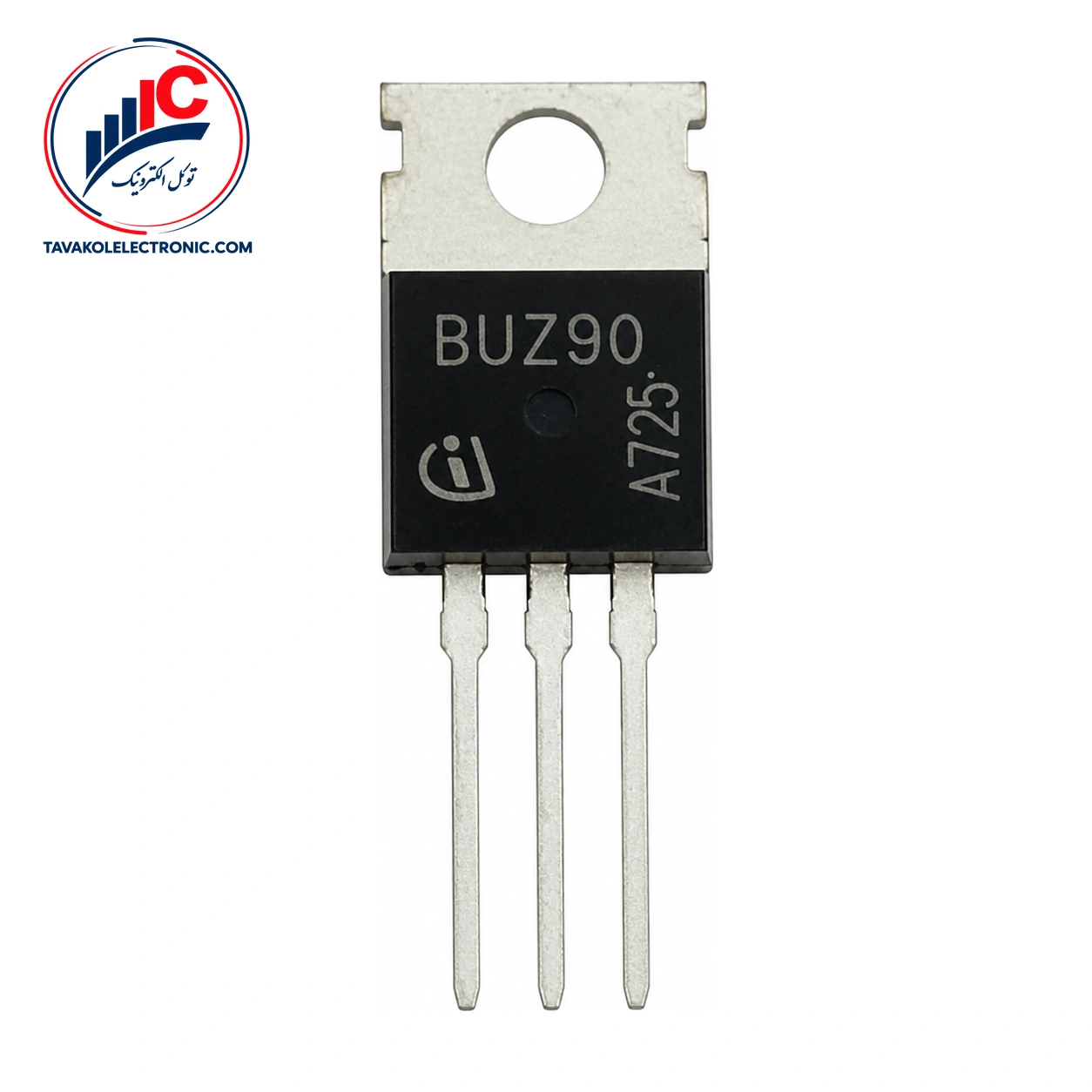

ماسفت BUZ90
