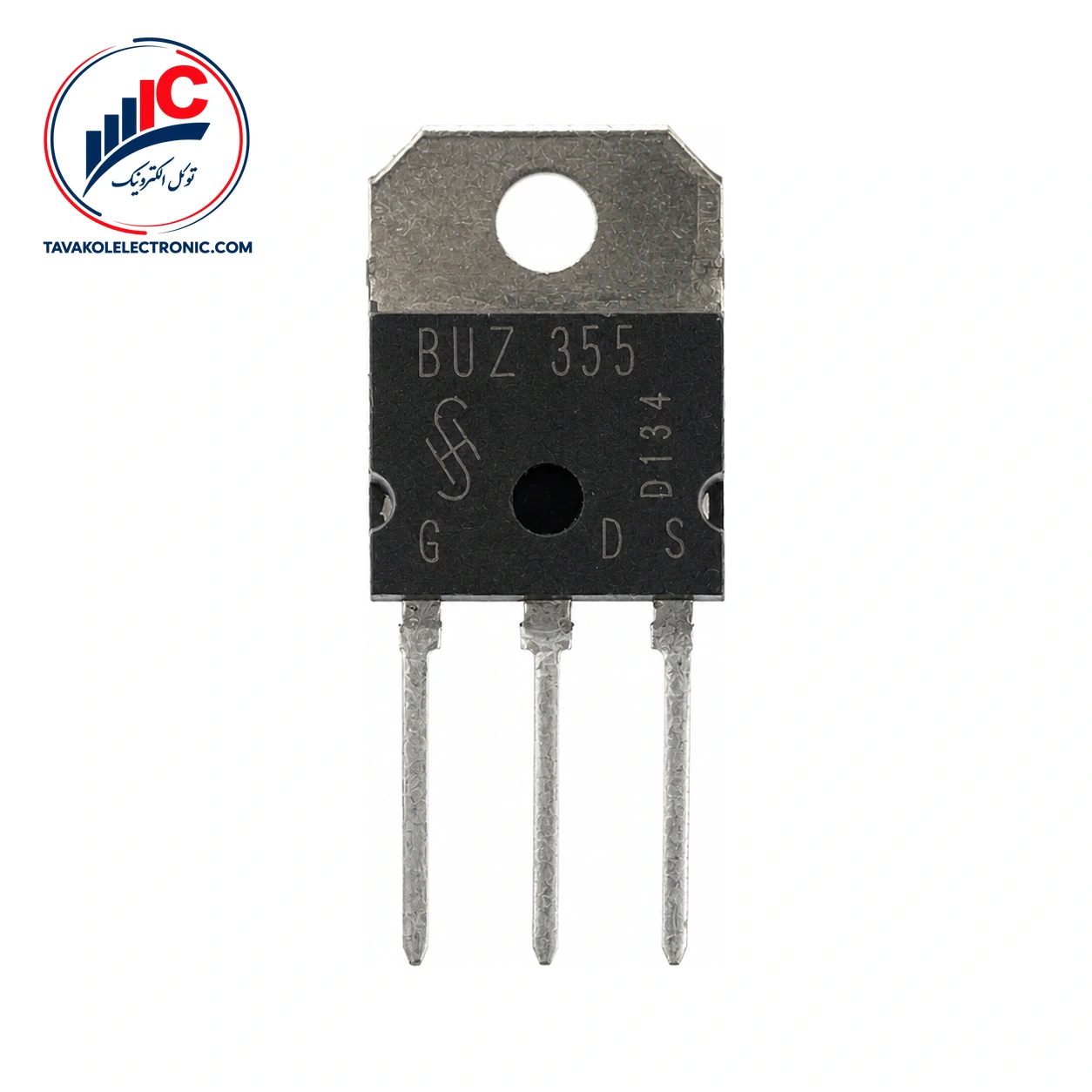

ماسفت BUZ355 ساخت Siemens، یک ترانزیستور توان SIPMOS با کانال N و حالت Enhancement است. این قطعه در پکیج TO-218 AA عرضه میشود. برای مقایسه میان انواع ماسفت، بررسی پارت‌نامبر و آرایش پایه‌ها اهمیت دارد.
BUZ355 دارای ولتاژ شکست درین-سورس حداقل 800 V است. این مقدار در شرایط VGS = 0 V، جریان ID برابر 0.25 mA و دمای پیوند 25 °C تعیین شده و باید به‌عنوان مشخصه آزمون در نظر گرفته شود، نه ولتاژ کار عادی مدار.
مقاومت روشن درین-سورس در شرایط VGS = 10 V، جریان ID برابر 3.9 A و دمای پیوند 25 °C، مقدار معمول 0.9 Ω و حداکثر 1.5 Ω دارد. ولتاژ آستانه گیت نیز در شرایط VGS = VDS، جریان ID برابر 1 mA و دمای پیوند 25 °C، حداقل 2.1 V، مقدار معمول 3 V و حداکثر 4 V است.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N channel؛ Enhancement mode |
| ولتاژ شکست درین-سورس | حداقل 800 V |
| مقاومت روشن | typ. 0.9 Ω؛ max. 1.5 Ω |
| پکیج | TO-218 AA |
| دمای پیوند کاری | −55 تا +150 °C |
ظرفیت ورودی در شرایط VGS = 0 V، VDS = 25 V، فرکانس 1 MHz و دمای پیوند 25 °C، مقدار معمول 1750 pF و حداکثر 2350 pF است. زمان تأخیر روشن‌شدن نیز در شرایط VDD = 30 V، VGS = 10 V، جریان ID برابر 2.1 A، مقاومت RGS برابر 50 Ω و دمای پیوند 25 °C، مقدار معمول 25 ns و حداکثر 40 ns دارد.
هدایت انتقالی رو به جلو حداقل 2.5 S و مقدار معمول آن 6.8 S است. این قطعه avalanche-rated است. افت ولتاژ مستقیم دیود معکوس داخلی در جریان IF برابر 12 A، با VGS = 0 V و دمای پیوند 25 °C، مقدار معمول 0.95 V و حداکثر 1.4 V اعلام شده است.
پکیج این قطعه TO-218 AA است. ترتیب پایه‌ها برای بررسی جانمایی روی برد یا تطبیق با قطعه موجود اهمیت دارد: پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، جهت قرارگیری بدنه و اتصال پایه‌ها را با نمونه واقعی و نقشه برد بررسی کنید.
دمای کاری پیوند از −55 °C تا +150 °C اعلام شده است. مقادیر 6 A برای جریان درین پیوسته در TC = 29 °C و 24 A برای جریان درین پالسی در TC = 25 °C، حد مطلق هستند. ولتاژ گیت-سورس نیز حداکثر ±20 V است. توان تلفاتی کل حداکثر 125 W در TC = 25 °C اعلام شده و استفاده از این حدود به شرایط حرارتی وابسته است.
برای سفارش، ابتدا کانال N، پکیج TO-218 AA، ولتاژ شکست و مقدار مقاومت روشن را با نیاز مدار مقایسه کنید. سپس شرایط درایو گیت، ظرفیت ورودی و مسیر دفع حرارت را بررسی کنید. شباهت ظاهری یا نزدیک‌بودن نام قطعه به‌تنهایی برای جایگزینی کافی نیست؛ پارت‌نامبر باید دقیق بررسی شود.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. کالا با ضمانت اصالت کالا ارائه میشود و ارسال به سراسر کشور انجام می‌گیرد.
این قطعه یک ترانزیستور توان SIPMOS با کانال N و حالت Enhancement است و در پکیج TO-218 AA عرضه میشود.
در پکیج TO-218 AA، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، جانمایی پایه‌ها را با برد و قطعه موجود تطبیق دهید.
خیر. مقدار 6 A یک حد مطلق برای جریان درین پیوسته در شرایط TC = 29 °C است و نباید بدون بررسی شرایط حرارتی به‌عنوان جریان کاری معمول استفاده شود.
این ماسفت کانال N، ولتاژ شکست حداقل 800 V، مقاومت روشن معمول 0.9 Ω و پکیج TO-218 AA دارد. برای اطلاع از قیمت، موجودی روز و دریافت پیش‌فاکتور، با توکل الکترونیک تماس بگیرید و پیش از سفارش، تطبیق دقیق پارت‌نامبر و پکیج را انجام دهید.
| Part Number | BUZ355 |
|---|---|
| پکیج | TO-218 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 6 A |
