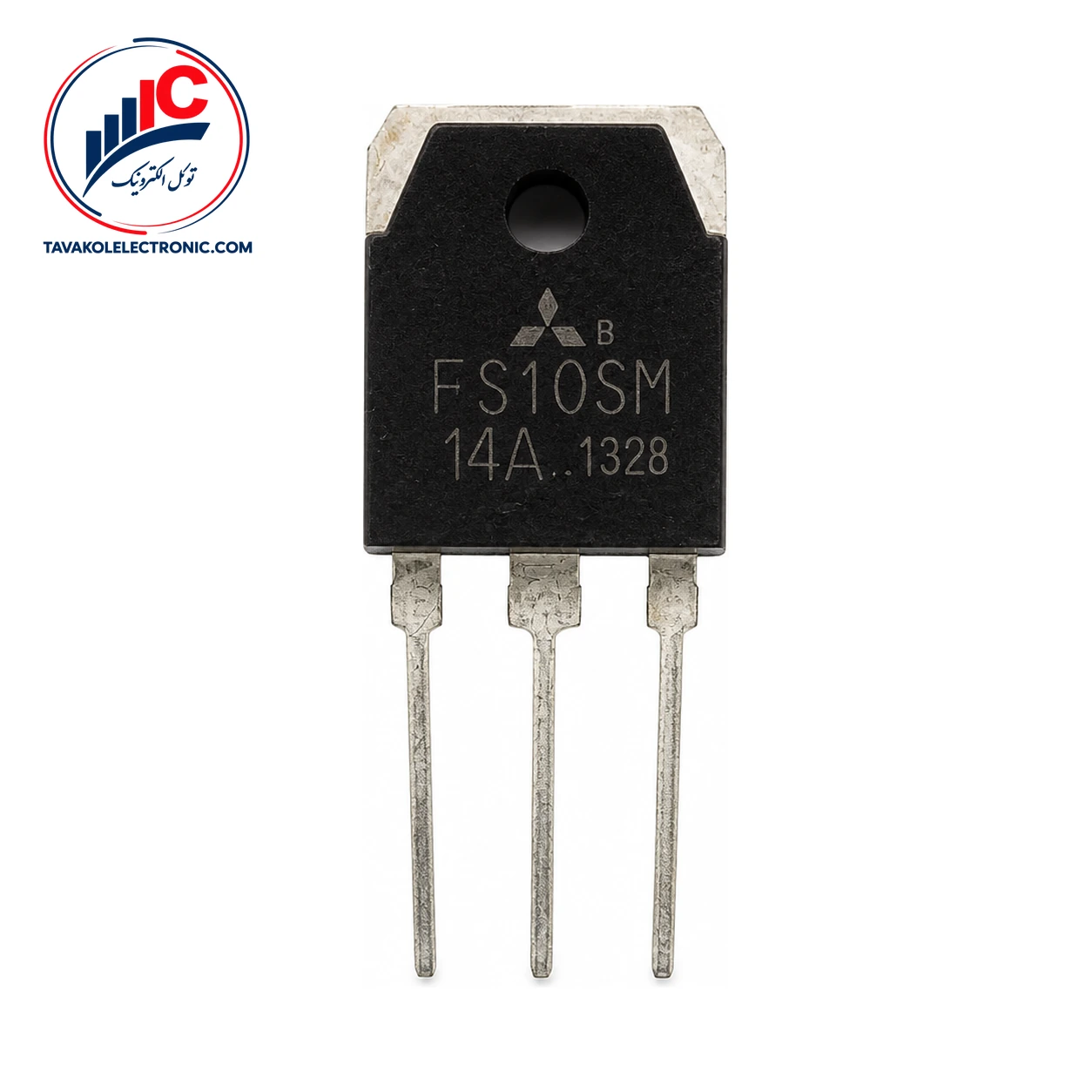

ماسفت FS10SM-14A

ویژگی‌ها
Part NumberFS10SM-14A
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 700 V, ID: 10 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت FS10SM-14A

FS10SM-14A یک ماسفت قدرت N-channel از Mitsubishi است که برای سوئیچینگ سریع طراحی شده. این قطعه در پکیج TO-3P عرضه می‌شود و می‌تواند در بخش قدرت مدارهایی مثل منابع تغذیه سوئیچینگ و مبدل‌های DC-DC بررسی شود.

قبل از سفارش، پارت‌نامبر، نوع کانال، پکیج و شرایط کاری مدار را با نیاز پروژه تطبیق دهید.


مشخصات فنی FS10SM-14A

مقاومت روشن‌شدن drain-source حداکثر 1.3 Ω است؛ این مقدار در شرایط ID = 5 A، VGS = 10 V و Tch = 25°C مشخص شده است. ولتاژ آستانه gate-source نیز در شرایط ID = 1 mA، VDS = 10 V و Tch = 25°C، حداقل 2 V، مقدار معمول 3 V و حداکثر 4 V اعلام شده است. ولتاژ آستانه نباید به‌عنوان ولتاژ راه‌اندازی کامل ماسفت در نظر گرفته شود.

پارامتر مقدار
نوع کانال N-channel
پکیج TO-3P
مقاومت روشن drain-source حداکثر 1.3 Ω؛ در ID = 5 A و VGS = 10 V
ولتاژ آستانه gate-source 2 V حداقل، 3 V معمول، 4 V حداکثر
ظرفیت ورودی، معمول 1380 pF

زمان‌بندی سوئیچینگ FS10SM-14A

زمان تأخیر روشن‌شدن معمول 25 ns و زمان خیز معمول 33 ns است. زمان تأخیر خاموش‌شدن نیز 170 ns به‌صورت معمول اعلام شده است. شرایط اندازه‌گیری زمان تأخیر خاموش‌شدن و زمان خیز شامل VDD = 200 V، ID = 5 A، VGS = 10 V، مقاومت‌های RGEN و RGS برابر 50 Ω و Tch = 25°C است.


کاربردها و حدود انتخاب

کاربردهای مشخص‌شده برای این ماسفت شامل SMPS، مبدل‌های DC-DC و شارژرهای باتری است. همچنین در منابع تغذیه چاپگر، دستگاه کپی، HDD، FDD، تلویزیون، VCR و رایانه‌های شخصی به‌کار می‌رود.

حداکثر ولتاژ drain-source برابر 700 V است که در جدول محدودیت‌های مطلق، با VGS = 0 V و Tc = 25°C درج شده است. حداکثر جریان پیوسته drain برابر 10 A و حداکثر جریان پالسی drain برابر 30 A است. این اعداد حد مجاز هستند و نباید به‌عنوان جریان کاری تضمین‌شده مدار استفاده شوند.

حداکثر ولتاژ gate-source برابر ±30 V است؛ این مقدار نیز یک حد مجاز است و در شرایط VDS = 0 V و Tc = 25°C مشخص شده است. محدوده مشخص‌شده دمای کانال از −55 تا +150°C است.


قیمت و خرید ماسفت FS10SM-14A

برای خرید ماسفت FS10SM-14A، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه با ضمانت اصالت کالا، به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.


جمع‌بندی و سفارش FS10SM-14A

این ماسفت N-channel با پکیج TO-3P، مقاومت روشن drain-source حداکثر 1.3 Ω، ظرفیت ورودی معمول 1380 pF و زمان‌های سوئیچینگ مشخص، برای بررسی در مدارهای سوئیچینگ سریع مناسب است. حدود ولتاژ و جریان را هم باید در کنار شرایط واقعی طراحی بررسی کنید.

برای دریافت قیمت، موجودی و راهنمایی پیش از سفارش، پارت‌نامبر این ماسفت را دقیقاً به توکل الکترونیک اعلام کنید.


سؤالات متداول درباره FS10SM-14A

FS10SM-14A چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت با کانال N است که برای سوئیچینگ سریع معرفی شده و در پکیج TO-3P عرضه می‌شود.

پکیج این قطعه چیست؟

پکیج آن TO-3P است.

کاربردهای مشخص‌شده برای این ماسفت چیست؟

کاربردهای آن شامل SMPS، مبدل‌های DC-DC، شارژر باتری و منابع تغذیه چاپگر، تلویزیون، رایانه شخصی و تجهیزاتی مانند دستگاه کپی، HDD، FDD و VCR است.

توضیحات تکمیلی

Part Number

FS10SM-14A

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 700 V, ID: 10 A
