STP9NB50 یک ماسفت قدرت کانال N از خانواده PowerMesh شرکت STMicroelectronics است که برای مدارهای سوئیچینگ جریان بالا و سرعت بالا طراحی شده است. این قطعه در کاربردهایی مانند منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-AC تجهیزات جوشکاری، تجهیزات UPS و درایو موتور به کار می‌رود.
در انتخاب این ماسفت، تطبیق دقیق پارت‌نامبر، نوع کانال و شرایط کاری مدار اهمیت دارد. مشخصات ثبت‌شده برای STP9NB50 شامل مقاومت روشن پایین، ظرفیت‌های ورودی و خروجی و داده‌های مربوط به شارژ گیت است؛ بنابراین هنگام جایگزینی یا طراحی مدار، تنها مقایسه ولتاژ و جریان کافی نیست و باید شرایط آزمون هر پارامتر نیز در نظر گرفته شود.
جدول زیر مهم‌ترین مشخصات قابل استفاده برای مقایسه و انتخاب این قطعه را خلاصه می‌کند:
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel PowerMesh MOSFET |
| پکیج | TO-220 |
| ولتاژ شکست درین-سورس | حداقل 500 V؛ در ID = 250 µA و VGS = 0 |
| مقاومت روشن درین-سورس | کمتر از 0.85 Ω |
| مقاومت روشن типیکال | 0.75 Ω در VGS = 10 V و ID = 4.3 A |
| آستانه گیت | 3 V حداقل، 4 V типیکال، 5 V حداکثر |
مقاومت روشن типیکال 0.75 Ω در شرایط آزمون مشخص‌شده، شاخصی برای بررسی افت توان رسانایی در طراحی است؛ اما مقدار واقعی مدار به شرایط درایو گیت، جریان و دفع حرارت وابسته خواهد بود. آستانه گیت نیز در بازه 3 تا 5 ولت، با حداقل، مقدار типیکال و حداکثر اعلام‌شده، ارائه شده است و نباید با ولتاژ درایو کامل گیت یکسان در نظر گرفته شود.
جریان درین در حالت روشن، حداقل 8.6 A با شرط آزمون VGS = 10 V و شرایط تعیین‌شده برای VDS اعلام شده است. مقدار شارژ کل گیت 32 nC به‌صورت типیکال و 45 nC به‌صورت حداکثر، در VDD = 400 V، ID = 8.6 A و VGS = 10 V است. این داده‌ها برای بررسی نیاز درایور گیت و رفتار سوئیچینگ مدار اهمیت دارند.
ظرفیت ورودی типیکال 1250 pF است. ظرفیت خروجی типیکال 175 pF در VDS = 25 V، فرکانس آزمون 1 MHz و VGS = 0 اندازه‌گیری شده است. زمان تأخیر روشن‌شدن типیکال 19 ns و زمان خیز типیکال 11 ns، با شرایط آزمون تعیین‌شده، از دیگر داده‌های سوئیچینگ این قطعه هستند.
مقادیر 500 V برای ولتاژ درین-سورس و 8.6 A برای جریان پیوسته در دمای بدنه 25 °C، در بخش حدود مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کار عادی یا مقدار تضمین‌شده طراحی تفسیر شوند. حداکثر ولتاژ گیت-سورس ±30 V و حداکثر دمای پیوند کاری 150 °C نیز از حدود مطلق هستند.
برای خرید این قطعه از توکل الکترونیک میتوانید قیمت و موجودی روز را استعلام کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و همچنین امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است. پیش از ثبت سفارش، تطبیق پارت‌نامبر STP9NB50 با نیاز مدار را انجام دهید تا نوع قطعه و پکیج موردنظر دقیقاً یکسان باشد.
این محصول با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام می‌گیرد. برای بررسی گزینه‌های مرتبط در دسته‌بندی، میتوانید از عبارت مشاهده ماسفت استفاده کنید. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم می‌کند.
این قطعه یک ماسفت قدرت کانال N از نوع PowerMesh است و برای سوئیچینگ جریان بالا و سرعت بالا، منابع تغذیه سوئیچینگ، مبدل‌های DC-AC تجهیزات جوشکاری و UPS و درایو موتور در نظر گرفته شده است.
پکیج این ماسفت TO-220 است. هنگام سفارش یا جایگزینی، تطبیق پکیج با فضای مکانیکی و روش نصب مدار را بررسی کنید.
خیر. عدد 8.6 A در مشخصات این قطعه هم به‌عنوان جریان حالت روشن با شرایط آزمون مشخص و هم به‌عنوان حد مطلق جریان پیوسته در دمای بدنه 25 °C آمده است. استفاده طراحی باید بر اساس شرایط واقعی مدار، دفع حرارت و حدود مجاز انجام شود.
STP9NB50 یک ماسفت کانال N در پکیج TO-220 با داده‌های مشخص برای مقاومت روشن، شارژ گیت و زمان‌های سوئیچینگ است. اگر برای SMPS، UPS، مبدل DC-AC یا درایو موتور به این پارت‌نامبر نیاز دارید، برای استعلام قیمت و موجودی روز و ثبت سفارش با توکل الکترونیک تماس بگیرید.
| Part Number | STP9NB50 |
|---|---|
| پکیج | TO-220 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 8.6 A |

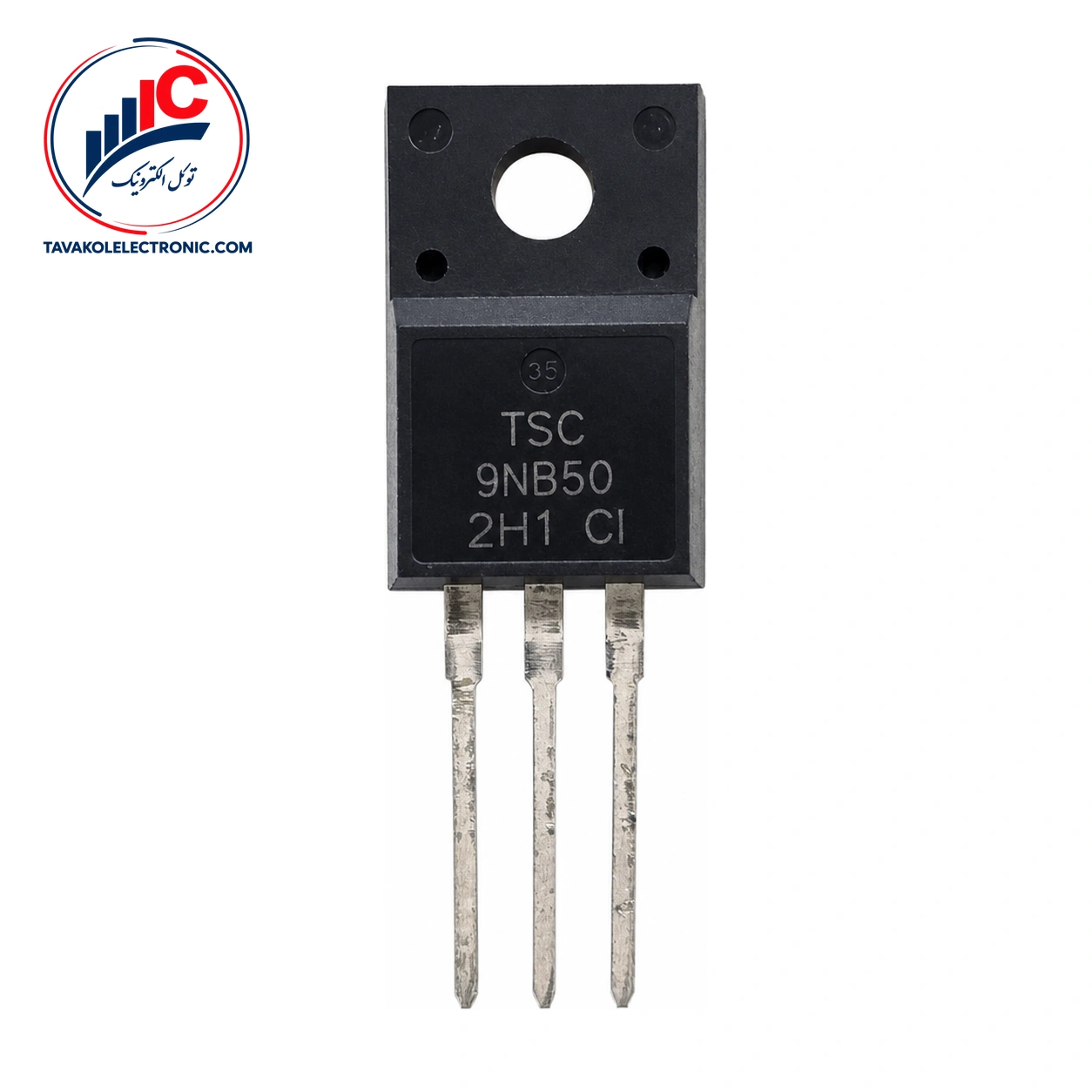

ماسفت STP9NB50
