خرید ماژول ترانزیستور قدرت فوجی 6DI20MS-050A | سه‌فاز 20 آمپر 600 ولت

معرفی محصول

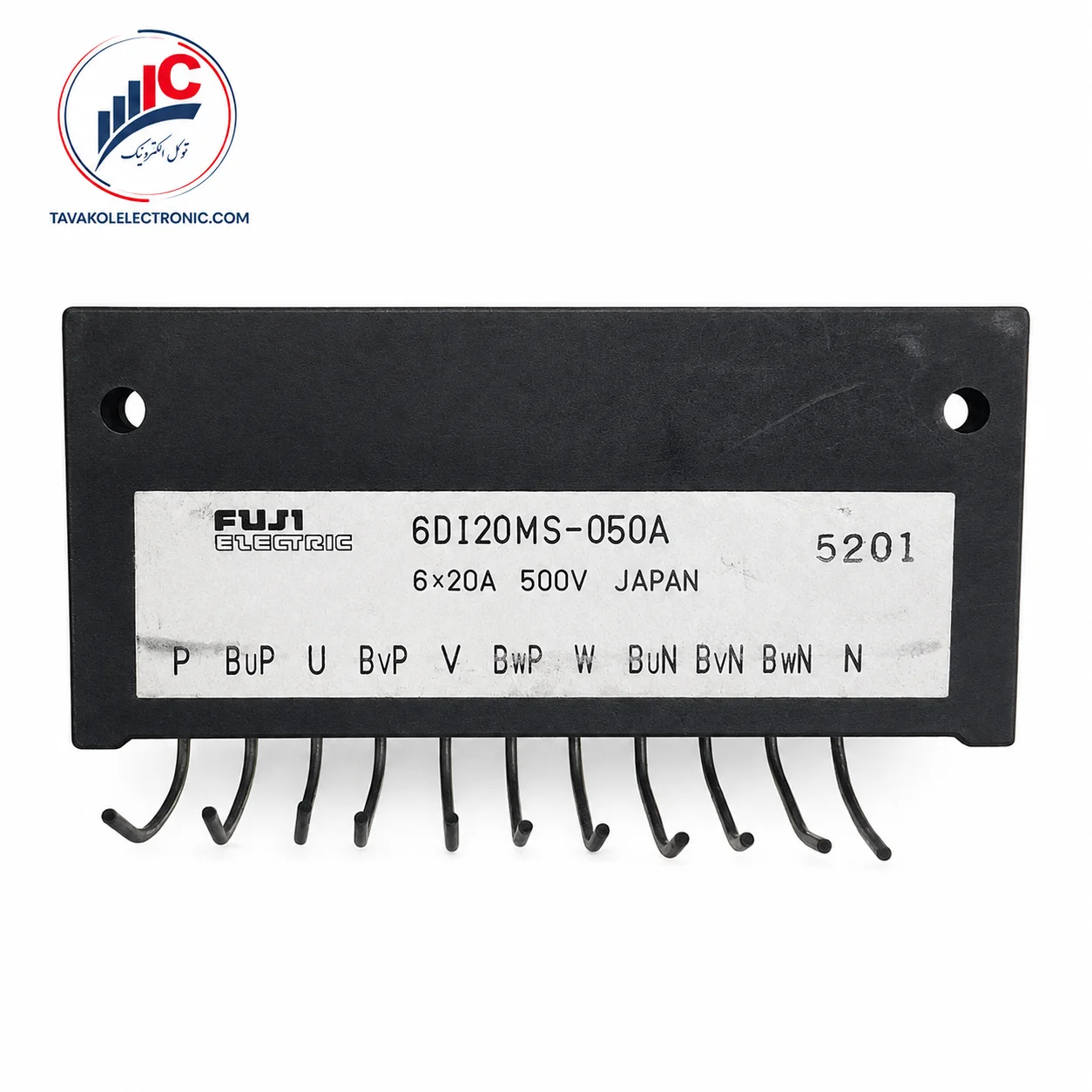

ماژول 6DI20MS-050A از برند Fuji Electric یک ماژول ترانزیستور قدرت برای سوئیچینگ و کنترل موتورهای سه‌فاز است. این قطعه شش ترانزیستور قدرت BJT و دیودهای هرزگرد را در یک بدنه عایق‌شده جای داده است. آرایش پل کامل سه‌فاز، آن را برای تعمیر درایو موتور، UPS و تجهیزات صنعتی مناسب می‌کند.

اگر دستگاه شما از 6DI20MS-050A استفاده می‌کند، تهیه همان پارت‌نامبر از انتخاب مدلی مشابه فقط بر اساس جریان و ولتاژ مطمئن‌تر است. پین‌آوت، تحریک بیس، ابعاد و مشخصات سوئیچینگ باید با برد هماهنگ باشند.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول ترانزیستور قدرت توکل الکترونیک را بررسی کنید.

خرید و قیمت 6DI20MS-050A

قیمت ماژول به موجودی و شرایط بازار قطعات وارداتی وابسته است. برای دریافت قیمت روز، تصویر واقعی کالا و موجودی با توکل الکترونیک تماس بگیرید. هنگام استعلام، عکس قطعه معیوب و مدل دستگاه را ارسال کنید تا احتمال اشتباه میان کدهای نزدیک کاهش یابد.

خرید 6DI20MS-050 برای تعمیرکاران اینورتر، واحدهای نگهداری کارخانه و مراکز تعمیر تجهیزات قدرت اهمیت دارد. توقف دستگاه صنعتی هزینه زیادی ایجاد می‌کند؛ بنابراین تطبیق پارت‌نامبر، مدار داخلی و پایه‌ها پیش از سفارش از آزمون‌وخطای پرهزینه جلوگیری می‌کند.

این محصول IGBT نیست و نباید تنها به دلیل کاربرد مشابه با IGBT جایگزین شود. BJT با جریان بیس و IGBT با ولتاژ گیت کنترل می‌شود. هر جایگزینی باید توسط متخصص مدار قدرت تأیید شود.

مشخصات فنی خلاصه

این اعداد حداکثرهای دیتاشیت هستند و به معنی کار دائم در تمام شرایط نیستند. جریان عملی به دمای کیس، هیت‌سینک، شیوه سوئیچینگ، بار و تهویه وابسته است.

مزایای محصول

قرارگرفتن شش کلید قدرت و دیودهای هرزگرد در یک ماژول، سیم‌کشی را ساده‌تر و انتقال حرارت به هیت‌سینک را بهتر می‌کند. بهره جریان DC بالا، سوئیچینگ سریع و ساختار عایق‌شده نیز از ویژگی‌های اعلام‌شده سازنده هستند.

در دستگاه سازگار، مدل منطبق روند تعمیر را کوتاه و نیاز به تغییر مدار یا پایه نصب را کمتر می‌کند. بااین‌حال، علت خرابی قبلی باید پیش از نصب مشخص شود.

کاربردها

ساختار سه‌فاز 6DI20MS-050 برای کاربردهای زیر مناسب است:

• کنترل موتورهای AC
• کنترل موتورهای DC در مدار متناسب
• سوئیچینگ توان صنعتی
• اینورترها و درایوهای قدیمی
• منابع تغذیه بدون وقفه یا UPS
• ماشین‌آلات و تابلوهای کنترل
• تعمیر بردهای قدرت فوجی

کد قطعه قبلی و نقشه مدار دستگاه باید معیار اصلی انتخاب باشند.

نکات مهم قبل از خرید

قبل از سفارش 6DI20MS-050A، کد را حرف‌به‌حرف با ماژول معیوب تطبیق دهید. شکل بدنه، ترتیب پایه‌ها، فاصله پیچ‌ها و شماتیک روی قطعه را بررسی کنید. تفاوت کوچک در پسوند می‌تواند به معنی تغییر پکیج یا مدار داخلی باشد.

اتصال کوتاه موتور، خرابی مدار تحریک بیس، خازن‌های ضعیف، تهویه نامناسب یا خمیر حرارتی خشک‌شده ممکن است قطعه جدید را دوباره خراب کند. اگر مطمئن نیستید، تصویر قطعه و مدل دستگاه را ارسال کنید.

نکات نصب و راه‌اندازی

سطح هیت‌سینک را تمیز کنید و لایه‌ای نازک از خمیر حرارتی بزنید. پیچ‌ها مرحله‌ای و متقارن بسته شوند. حداکثر گشتاور دیتاشیت 1.7 نیوتن‌متر و بازه پیشنهادی حدود 1.4 تا 1.6 نیوتن‌متر است.

قبل از روشن‌کردن، مدار تحریک بیس، باس DC، خازن‌ها، فیوزها و موتور بررسی شوند. راه‌اندازی اولیه با محدودکننده جریان و زیر نظر متخصص انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک با سابقه تأمین قطعات و فعالیت در بازار جمهوری تهران، امکان استعلام قطعات قدرت کمیاب را فراهم می‌کند. پیش از خرید می‌توانید موجودی، تصویر واقعی و نوشته‌های روی بدنه را بررسی کنید.

برای سفارش 6DI20MS-050A، کد کامل، تعداد موردنیاز و تصویر ماژول قبلی را اعلام کنید تا بررسی و تأمین سریع‌تر انجام شود.

سؤالات متداول 6DI20MS-050A

آیا این محصول IGBT است؟

خیر؛ ماژول ترانزیستور قدرت BJT است. وجود جریان بیس و پارامتر hFE در دیتاشیت این موضوع را تأیید می‌کند.

داخل ماژول 6DI20MS-050A چند ترانزیستور وجود دارد؟

شش ترانزیستور قدرت با دیودهای هرزگرد در آرایش پل سه‌فاز داخل آن قرار دارند.

آیا می‌توان 20 آمپر را دائماً استفاده کرد؟

مقدار قابل استفاده به دمای کیس، هیت‌سینک، فرکانس سوئیچینگ و بار وابسته است.

آیا ماژول IGBT جایگزین آن می‌شود؟

جایگزینی مستقیم توصیه نمی‌شود؛ مدار تحریک، پین‌آوت، رفتار سوئیچینگ و حفاظت‌های دو فناوری متفاوت‌اند.

جمع‌بندی

6DI20MS-050 یک ماژول BJT شش‌کلیده فوجی برای سوئیچینگ توان و کنترل موتور سه‌فاز است. دیودهای داخلی، جریان 20 آمپر و ولتاژ 600 ولت، آن را برای تعمیر تجهیزات سازگار مناسب می‌کند. برای استعلام قیمت و موجودی با توکل الکترونیک تماس بگیرید.
