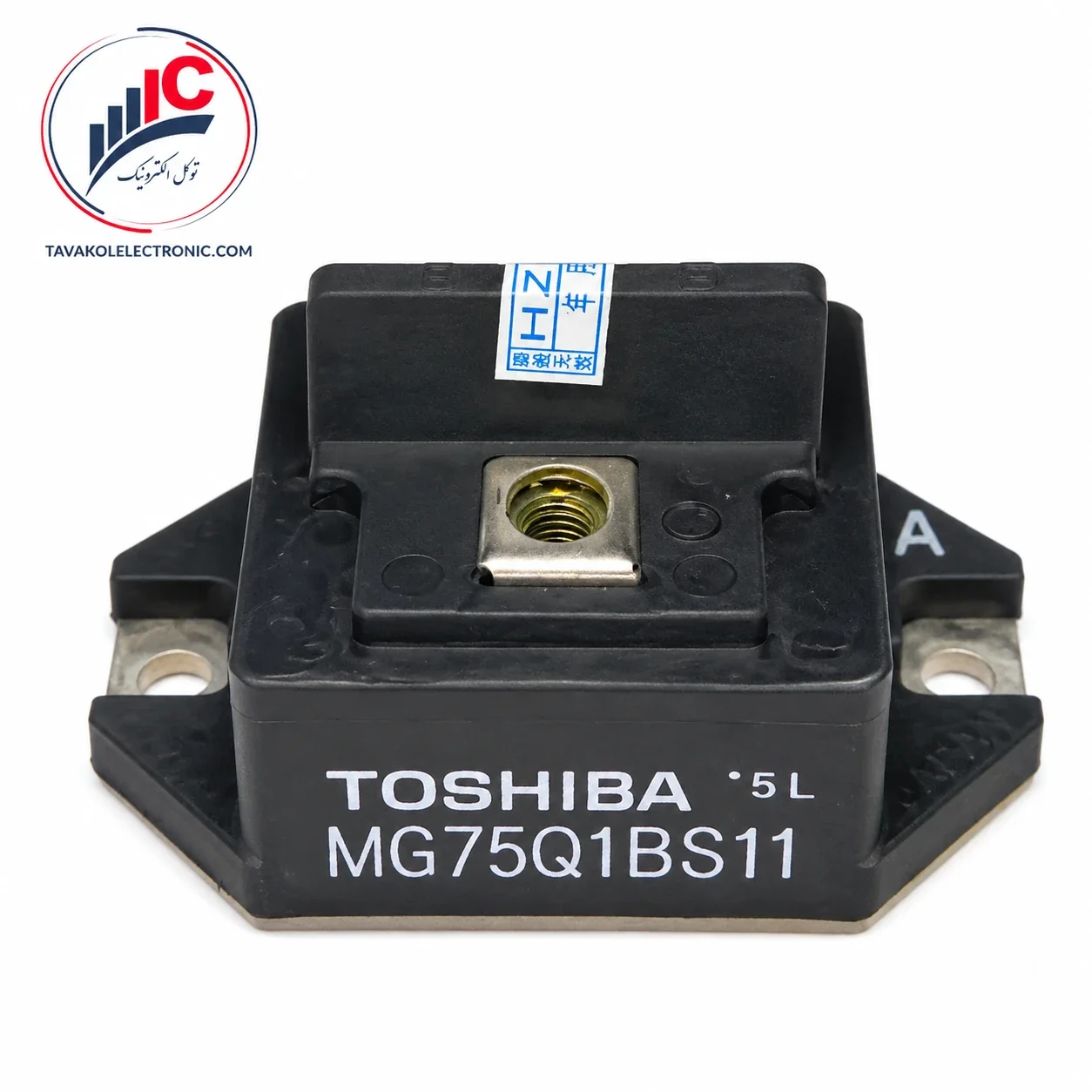

تأمین، بررسی مشخصات و خرید MG75Q1BS11

در طراحی و توسعه تابلوهای برق صنعتی و درایوهای کنترل موتور، انتخاب سوئیچ‌های نیمه‌هادی مطمئن نقش حیاتی در پایداری سیستم ایفا می‌کند. ماژول MG75Q1BS11 یکی از محصولات برتر و بسیار کارآمد شرکت ژاپنی توشیبا است که به طور ویژه برای سوئیچینگ توان بالا مهندسی شده است. مهندسان طراح برای ارتقای تجهیزات خود همواره به بررسی دقیق و خرید ماژول IGBT اورجینال نیازمندند. قطعه MG75Q1BS11 به لطف فناوری پیشرفته کانال اِن و امپدانس ورودی بالا، بازدهی سیستم‌های مبتنی بر اینورتر را به حداکثر رسانده و در عین حال تلفات حرارتی را به حداقل می‌رساند.

بررسی فنی و معماری الکترونیکی ترانزیستور

ساختار داخلی پارت‌نامبر MG75Q1BS11 بر اساس تکنولوژی حالت افزایشی مهندسی شده است. یکی از مهم‌ترین مزیت‌های الکترونیکی این ماژول، ولتاژ اشباع بسیار پایین آن است که در سخت‌ترین شرایط کاری از دو ممیز هفت دهم ولت تجاوز نمی‌کند. این ویژگی باعث می‌شود ترانزیستور در هنگام سوئیچینگ مداوم، کمترین میزان اتلاف انرژی را داشته باشد. علاوه بر این، سرعت قطع و وصل در قطعه MG75Q1BS11 بسیار بالا بوده و زمان افت جریان در آن تنها یک میکروثانیه اندازه‌گیری شده است. تمامی الکترودها و پایانه‌های جریان در این قطعه صنعتی از کفی فلزی بدنه به طور کامل ایزوله هستند که این امر ایمنی بالایی را در برابر اتصالی‌های احتمالی به هیت‌سینک فراهم می‌آورد.

جدول مشخصات فنی و مقادیر نامی مجاز

برای تسهیل در فرآیند طراحی مدارهای قدرت، پارامترهای اساسی این قطعه مستقیماً از دیتاشیت رسمی شرکت سازنده استخراج شده است. لطفاً در محاسبات مهندسی خود مقادیر زیر را مد نظر قرار دهید:

کاربردهای تجاری و حوزه‌های استفاده در صنایع

با توجه به ظرفیت تحمل ولتاژ هزار و دویست ولت، ماژول MG75Q1BS11 یک انتخاب تجاری بی‌نظیر برای تجهیزات کارخانجات بزرگ محسوب می‌شود. یکی از پرکاربردترین مصارف این سوئیچ نیمه‌هادی، استفاده در درایوهای کنترل دور موتورهای القایی است. قابلیت سوئیچینگ فرکانس بالا در قطعه MG75Q1BS11 باعث شده تا حضور آن در ساخت اینورترهای جوشکاری صنعتی، دستگاه‌های برش پیشرفته و همچنین منابع تغذیه بدون وقفه در ابعاد بزرگ بسیار پررنگ باشد. تداوم کارکرد و راندمان خطوط تولید، وابستگی مستقیمی به عملکرد بی‌نقص این قطعه در قلب تجهیزات کنترلی دارد.

ملاحظات حرارتی و اصول مهندسی نصب

با وجود تلفات انرژی پایین، ترانزیستور MG75Q1BS11 در زمان عبور جریان‌های هفتاد و پنج آمپری نیازمند دفع حرارت اصولی است. سطح مقطع اتصال این ماژول با هیت‌سینک آلومینیومی باید کاملاً یکنواخت بوده و با یک لایه استاندارد از خمیر سیلیکون صنعتی پوشانده شود. از آنجا که بدنه قطعه MG75Q1BS11 به طور پیش‌فرض توسط کارخانه ایزوله شده است، نیازی به استفاده از طلق‌های عایق اضافی نخواهید داشت که این امر انتقال حرارت را به طرز چشمگیری تسریع می‌کند. همچنین، هنگام محکم کردن پیچ‌های پایانه حتماً از ابزار دقیق استفاده کنید تا فشار مکانیکی بیش از حد به ساختار پلیمری و اتصالات داخلی پکیج وارد نشود.

اهمیت اصالت کالا و ریسک استفاده از قطعات نامرغوب

تهیه سوئیچ‌های قدرت تقلبی، یکی از مخرب‌ترین اشتباهات در پروژه‌های الکترونیک قدرت است. استفاده از نسخه‌های فیک یا استوکِ تعمیرشده به جای ماژول اورجینال، ریسک انفجار قطعه، سوختن درایورهای فرمان و تحمیل خسارت‌های جبران‌ناپذیر به خط تولید را در پی دارد. قطعات نامرغوب هرگز توانایی ایزولاسیون حرارتی و تحمل جریان‌های لحظه‌ای قید شده در کاتالوگ را ندارند. ما در مجموعه توکل الکترونیک، اصالت کارخانه‌ای، سلامت فیزیکی و گرید صنعتی قطعات خود را به طور کامل تضمین می‌کنیم تا شما با بالاترین سطح اطمینان، تجهیزات ارزشمند صنعتی خود را راه‌اندازی کنید.

جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت TOSHIBA مراجعه نمایید.

سوالات متداول فنی و تخصصی (FAQ)

۱. ظرفیت تحمل جریان و ولتاژ در قطعه MG75Q1BS11 چقدر است؟

این ماژول قدرتمند می‌تواند ولتاژ هزار و دویست ولت و جریان مداوم هفتاد و پنج آمپر را با پایداری کامل از خود عبور دهد.

۲. آیا بدنه این ماژول نسبت به پایه‌ها عایق است؟

بله، طبق معماری کارخانه سازنده، تمامی الکترودها از کیس فلزی قطعه ایزوله هستند و می‌توانید کفی آن را مستقیماً به خنک‌کننده متصل کنید.

۳. زمان تأخیر و سرعت سوئیچینگ در این مدل چقدر ارزیابی شده است؟

به دلیل ساختار مهندسی‌شده توشیبا، زمان افت و قطع جریان در این ترانزیستور معادل یک میکروثانیه اندازه‌گیری شده است که سرعت بسیار بالایی محسوب می‌شود.

۴. ولتاژ مناسب برای تحریک پایه گیت این ترانزیستور چه عددی است؟

برای درایو کردن ایمن و کامل این قطعه، اعمال ولتاژ مثبت و منفی بیست ولت کاملاً استاندارد و منطبق بر مقادیر مجاز دیتاشیت است.

۵. کاربرد اصلی این قطعه در کدام تجهیزات صنعتی است؟

این محصول به طور تخصصی برای ساخت اینورترهای سه فاز، درایوهای کنترل دور موتور و منابع تغذیه سوئیچینگ با توان بالا کاربرد دارد.
