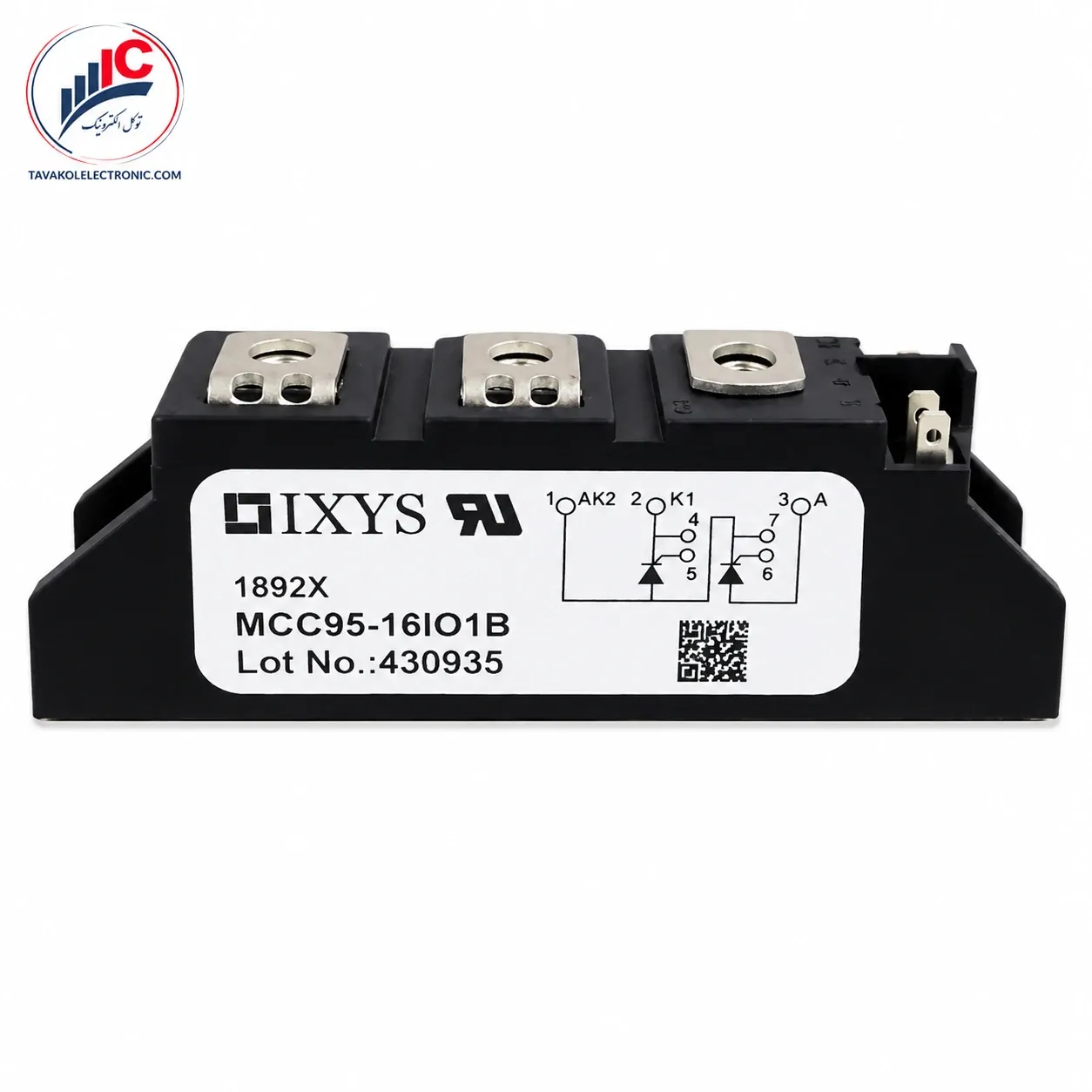

در طراحی شبکههای کنترل توان و سافت استارترهای صنعتی، استفاده از سوئیچهای تریستوری با توان تحمل جریانهای پیوسته و هجومی بالا، یک ضرورت انکارناپذیر است. ماژول MCC95-16io1B (که در بازار با کد پایه MCC95-16io1 نیز خرید و فروش میشود) یک بلوک قدرت فوقالعاده جانسخت از تولیدات کمپانی پرآوازه آی ایکس وای اس (IXYS) است. این پارتنامبر استراتژیک، یک ماژول تریستور دوبل (Dual Thyristor) است که به طور اختصاصی برای مدیریت توان متناوب و یکسوسازی کنترلشده در درایوهای صنعتی و تجهیزات حرارتی طراحی شده است.
بهرهگیری از فناوری پیشرفته اتصال مستقیم مسی روی بستر سرامیکی اکسید آلومینیوم در این قطعه، باعث شده تا انتقال حرارت به بالاترین سطح ممکن ارتقا یابد. برای مهندسانی که در زمینه تعمیر سافت استارتر و کنترلرهای دور موتور فعالیت میکنند، خرید ماژول MCC95-16io1B به دلیل دارا بودن دو عدد تریستور کاملاً مستقل در یک پکیج استاندارد بینالمللی، یک انتخاب بیرقیب محسوب میشود که فضای سیمکشی روی هیتسینک را به حداقل میرساند.
جهت کپی کردن آسان در سایت و جلوگیری از هرگونه بههمریختگی چیدمان متنی در مرورگرها، تمامی مقادیر الکتریکی استخراجشده از دیتاشیت رسمی شرکت IXYS به صورت کاملاً فارسی و متنی تنظیم شدهاند. جدول زیر پارامترهای نامی این قطعه را نشان میدهد:
| پارامتر الکتریکی و فیزیکی کالا | مقادیر استاندارد کارخانه (دیتاشیت رسمی) |
| برند و اصالت قطعه | آی ایکس وای اس (IXYS) |
| نوع ساختار نیمههادی داخلی | دو عدد تریستور قدرت به صورت سری (تریستور دوبل) |
| بیشینه ولتاژ معکوس پیک (VRRM) | ۱۶۰۰ ولت |
| جریان متوسط نامی هدایتی (ITAVM) | ۱۱۶ آمپر (تضمینشده در دمای بدنه ۸۵ درجه سانتیگراد) |
| جریان موثر عبوری (ITRMS) | ۱۸۰ آمپر |
| پیک جریان هجومی غیرتکراری (ITSM) | ۲۲۵۰ آمپر (در پالس ۱۰ میلیثانیه و دمای ۴۵ درجه سانتیگراد) |
| ولتاژ تست ایزولاسیون عایق بدنه | ۳ کیلوولت به صورت موثر در فرکانس ۵۰ هرتز (به مدت ۱ دقیقه) |
| ولتاژ آستانه گیت (VGT) | ۱.۵ ولت (حداکثر ولتاژ برای تریگر شدن در دمای ۲۵ درجه) |
| نوع پکیج و عایقبندی | قاب استاندارد صنعتی TO-240 AA با بستر سرامیک ایزوله |
تحمل ولتاژ شبکه تا ۱۶۰۰ ولت در کنار جریان موثر ۱۸۰ آمپر، قطعه MCC95-16io1B را به یکی از قدرتمندترین ارکان مدارهای تمامکنترلشده تبدیل کرده است. عمده موارد مصرف این نیمههادی قدرتمند شامل گزینههای زیر است:
سافت استارترهای صنعتی: کنترل زاویه آتش و راهاندازی نرم موتورهای متناوب (AC) جهت جلوگیری از شوک مکانیکی و افت ولتاژ شبکه.
درایوهای موتور دیسی (DC Drives): ساخت پلهای یکسوساز کنترلشده جهت تنظیم بسیار دقیق دور و گشتاور موتورهای جریان مستقیم.
تجهیزات کنترل دمای صنعتی: سوئیچینگ دقیق المنتهای حرارتی در کورهها و سیستمهای حرارتی.
سیستمهای جبرانساز و رکتیفایر: استفاده در ورودی منابع تغذیه توان بالا برای مدیریت جریان هجومی اولیه.
قطعات تریستوری در خط مقدم مدار قرار دارند و وظیفه آنها تحمل سنگینترین اسپایکهای ولتاژی و جریانی شبکه است. ورود نمونههای فیک و تغییر لیبلدادهشده از این ماژول تریستور دوبل به بازار، چالشهای بزرگی برای تعمیرکاران ایجاد کرده است. استفاده از قطعه تقلبی، توانایی تحمل جریان هجومی وحشتناک ۲۲۵۰ آمپری در لحظه استارت موتور را نداشته و به سرعت ذوب میشود. این اتصال کوتاه، مستقیماً به برد فرمان (گیت درایور) آسیب میزند. به همین دلیل، بررسی دقیق اصالت کالا همواره بر فاکتور قیمت MCC95-16io1B ارجحیت کامل دارد.
فروشگاه “توکل الکترونیک” اصالت فیزیکی، لیبل تاییدشده کارخانه IXYS و سلامت عایق سرامیکی این قطعه را ۱۰۰٪ تضمین میکند. شما میتوانید جهت تهیه ماژول تریستور MCC95-16io1B با اطمینان از کارکرد فابریک قطعه، اقدام فرمایید.
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
۱. چرا در نام این قطعه از پسوند B استفاده شده است (MCC95-16io1B)؟
این پسوند در دیتاشیت شرکت IXYS نشاندهنده استفاده از پکیج استاندارد بینالمللی JEDEC TO-240 AA با ابعاد و جای پیچهای مشخص (فاصله پیچ تا پیچ ۸۰ میلیمتر) است. بنابراین اگر دستگاه شما با کد MCC95-16io1 کار میکند، این قطعه دقیقاً جایگزین فابریک آن خواهد بود.
۲. آیا بدنه فلزی (صفحه پایه) این ماژول دارای ولتاژ است؟
خیر، ساختار این ماژول کاملاً ایزوله است و صفحه پایه آن تا ۳ کیلوولت در برابر شبکه عایق شده است. شما میتوانید قطعه را مستقیماً و با استفاده از خمیر سیلیکون روی هیتسینک دستگاه پیچ کنید.
۳. تفاوت جریان موثر ۱۸۰ آمپر و جریان متوسط ۱۱۶ آمپر در چیست؟
در جریانهای متناوب، جریان موثر (RMS) جریانی است که در کل سیکل باعث تولید حرارت در قطعه میشود (۱۸۰ آمپر)، اما جریان متوسط مقداری است که تریستور در نیمسیکل هدایت خود به صورت مداوم عبور میدهد (۱۱۶ آمپر در دمای ۸۵ درجه). در محاسبات مهندسی معمولاً جریان متوسط در نظر گرفته میشود.
۴. میزان گشتاور مناسب برای بستن ترمینالهای قدرت چقدر است؟
برای جلوگیری از ذوب شدن پایهها در جریانهای بالا، پیچهای اتصال قدرت (سایز M5) باید با گشتاور استاندارد ۲.۵ تا ۴.۰ نیوتنمتر محکم شوند.
| Part Number | MCC95-16IO1B |
|---|---|
| برند | IXYS |
| مشخصات فنی | 116A-1600V |
