TT60N16K01 یک ماژول تریستور قدرت از سری PowerBlock اینفینئون است که دو تریستور کنترلشونده را در یک پکیج صنعتی و عایقشده قرار میدهد. مدار داخلی چاپشده روی لیبل محصول، وجود دو SCR و سه ترمینال اصلی قدرت را نشان میدهد؛ بنابراین این قطعه باید در دسته ماژول تریستور قرار بگیرد.
این محصول برای مدارهایی طراحی شده است که در آنها عبور جریان AC یا فرآیند یکسوسازی باید با فرمان گیت کنترل شود. ساختار دو تریستوری، امکان استفاده در کنترل فاز، سافتاستارتر، رکتیفایر کنترلشونده، کنترل توان و بعضی مدارهای سوئیچ استاتیک را فراهم میکند.
عدد 16 در خانواده نامگذاری این قطعه به کلاس ولتاژی ۱۶۰۰ ولت مرتبط است. دیتاشیت رسمی مدل نزدیک TT60N16SOF نیز ولتاژ VDRM/VRRM برابر ۱۶۰۰ ولت و جریان متوسط ۵۵ آمپر در دمای کیس ۸۵ درجه سانتیگراد را اعلام میکند؛ بااینحال، این اعداد در این صفحه فقط مقادیر مرجع خانواده TT60N16 هستند و تا زمان دستیابی به دیتاشیت دقیق K01 نباید مشخصات قطعی این پسوند تلقی شوند.
این ماژول، IGBT، دیود دوبل یا پل دیود ساده نیست. هر دو المان داخلی آن دارای پایه فرمان گیت هستند و زمان هدایت آنها توسط مدار کنترل تعیین میشود. در نتیجه جایگزینی آن با ماژولی که تنها از نظر ظاهر یا ولتاژ مشابه است، میتواند موجب عملکرد نادرست دستگاه شود.
برای خرید TT60N16K01، دریافت قیمت روز و استعلام موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | اطلاعات |
|---|---|
| پارتنامبر | TT60N16K01 |
| برند درجشده روی محصول | Infineon |
| خانواده | PowerBlock |
| نوع قطعه | ماژول تریستور دوگانه |
| ساختار کلی | دو تریستور کنترل فاز |
| تعداد ترمینال قدرت | سه ترمینال |
| پایههای فرمان | گیت و کاتد کمکی برای هر تریستور |
| کلاس ولتاژی خانواده | ۱۶۰۰ ولت |
| جریان مرجع خانواده نزدیک | ۵۵ آمپر در TC=85°C |
| نوع بیس | بیسپلیت عایقشده |
| کاربرد اصلی | کنترل فاز و یکسوسازی کنترلشونده |
| وضعیت دیتاشیت | مدل نزدیک رسمی؛ پسوند دقیق K01 موجود نیست |
توجه: جریان، مقاومت حرارتی، جریان هجومی و گشتاورهای خانواده TT60N16SOF تنها پس از تطبیق کامل پکیج و ساختار قابل استفاده هستند.
خانواده TT60N16 توسط Infineon برای کاربردهای کنترل فاز و تجهیزات قدرت معرفی شده است. کاربردهای رسمی خانواده نزدیک شامل سافتاستارتر، رکتیفایر درایو، کنترلکننده توان، رکتیفایر UPS، شارژر باتری صنعتی و کلید استاتیک هستند.
کاربردهای قابل انتظار برای این محصول عبارتاند از:
کاربرد نهایی باید با نقشه مدار، نوع بار و آرایش پایههای محصول قبلی تطبیق داده شود.
برای مشاهده سایر مدلها میتوانید وارد دسته خرید ماژول تریستور شوید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
وجود عبارت TT60N16 در چند مدل مختلف به معنای یکسانبودن کامل آنها نیست. پسوندهایی مانند SOF، KOF، B01 یا K01 میتوانند به فناوری ساخت، پکیج، آرایش پایههای فرمان یا نسخه اختصاصی محصول مربوط باشند.
در دیتاشیت رسمی خانواده TT60N16SOF، آرایش استاندارد TT و آرایش TT…B01 بهصورت جداگانه نشان داده شدهاند. مدار قدرت اصلی مشابه است، اما ترتیب بعضی پایههای کنترلی تغییر میکند. این موضوع نشان میدهد که حتی در یک خانواده یکسان، پسوند محصول هنگام جایگزینی اهمیت دارد.
بنابراین مدلهای زیر بدون بررسی فنی، جایگزین مستقیم این محصول محسوب نمیشوند:
مدل TD نیز بهجای دو تریستور، از ترکیب تریستور و دیود استفاده میکند و ساختار متفاوتی دارد.
پیش از سفارش TT60N16K01 موارد زیر را بررسی کنید:
یکسانبودن عبارت TT60N16 برای تأیید جایگزینی کافی نیست. عکس قطعه قبلی و تصویر اتصالات میتواند در بررسی اولیه محصول کمککننده باشد.
برای استعلام قیمت TT60N16K01 و بررسی موجودی، تصویر ماژول معیوب و مشخصات دستگاه را برای توکل الکترونیک ارسال کنید.
| پارامتر | مقدار یا وضعیت |
|---|---|
| نوع المان داخلی | دو تریستور قدرت |
| تعداد ترمینال قدرت | سه عدد |
| برند | Infineon |
| سری محصول | PowerBlock |
| VDRM / VRRM | مقدار مرجع خانواده: ۱۶۰۰ ولت |
| ITAVM | مقدار مرجع خانواده نزدیک: ۵۵ آمپر در TC=85°C |
| ساختار کنترل | تحریک مستقل گیت |
| بیسپلیت | عایقشده |
| پینآوت | مطابق لیبل محصول بررسی شود |
| جریان هجومی | برای K01 بهطور مستقیم تأیید نشده |
| مقاومت حرارتی | برای K01 بهطور مستقیم تأیید نشده |
| جایگزین مستقیم | بدون تطبیق فنی تأیید نمیشود |
دیتاشیت رسمی TT60N16SOF جریان هجومی ۱۵۰۰ آمپر و وزن تقریبی ۷۵ گرم را برای همان مدل اعلام میکند، اما این مقادیر به دلیل تفاوت پسوند، در جدول محصول K01 بهعنوان مشخصه قطعی درج نشدهاند.
سطح زیر ماژول و هیتسینک باید کاملاً تمیز و صاف باشد. خمیر حرارتی مناسب را بهصورت یکنواخت استفاده کنید و از ایجاد لایه بسیار ضخیم خودداری شود.
پیش از نصب محصول جدید، موارد زیر کنترل شوند:
پایههای فرمان نباید صرفاً براساس ظاهر متصل شوند. ترتیب پایهها باید با نقشه دستگاه و مدار درجشده روی لیبل تطبیق داده شود.
توکل الکترونیک در زمینه تأمین ماژولهای تریستور، قطعات قدرت و تجهیزات صنعتی فعالیت دارد. قبل از خرید، امکان بررسی پارتنامبر و مقایسه تصویر محصول با نمونه معیوب وجود دارد.
برای خرید TT60N16K01 و اطلاع از موجودی فعلی با بخش فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول قدرت شامل دو تریستور کنترل فاز در یک پکیج مشترک است.
خیر. این محصول ماژول تریستور است و هر دو المان داخلی آن از نوع SCR هستند.
بر اساس کد خانواده و دیتاشیت رسمی مدل نزدیک، کلاس ولتاژی آن ۱۶۰۰ ولت است. مشخصات نهایی باید با دیتاشیت دقیق یا مدار دستگاه تأیید شود.
جایگزینی مستقیم تأیید نشده است. آرایش پایههای فرمان و پسوند محصول باید مقایسه شوند.
خیر. پسوند KOF با K01 یکسان نیست و نباید فقط براساس شباهت نام جایگزین شود.
مدار گیت، اسنابر، فیوزها، وضعیت بار، هیتسینک و علت خرابی ماژول قبلی باید بررسی شوند.
| Part Number | TT60N16K01 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 1600V |

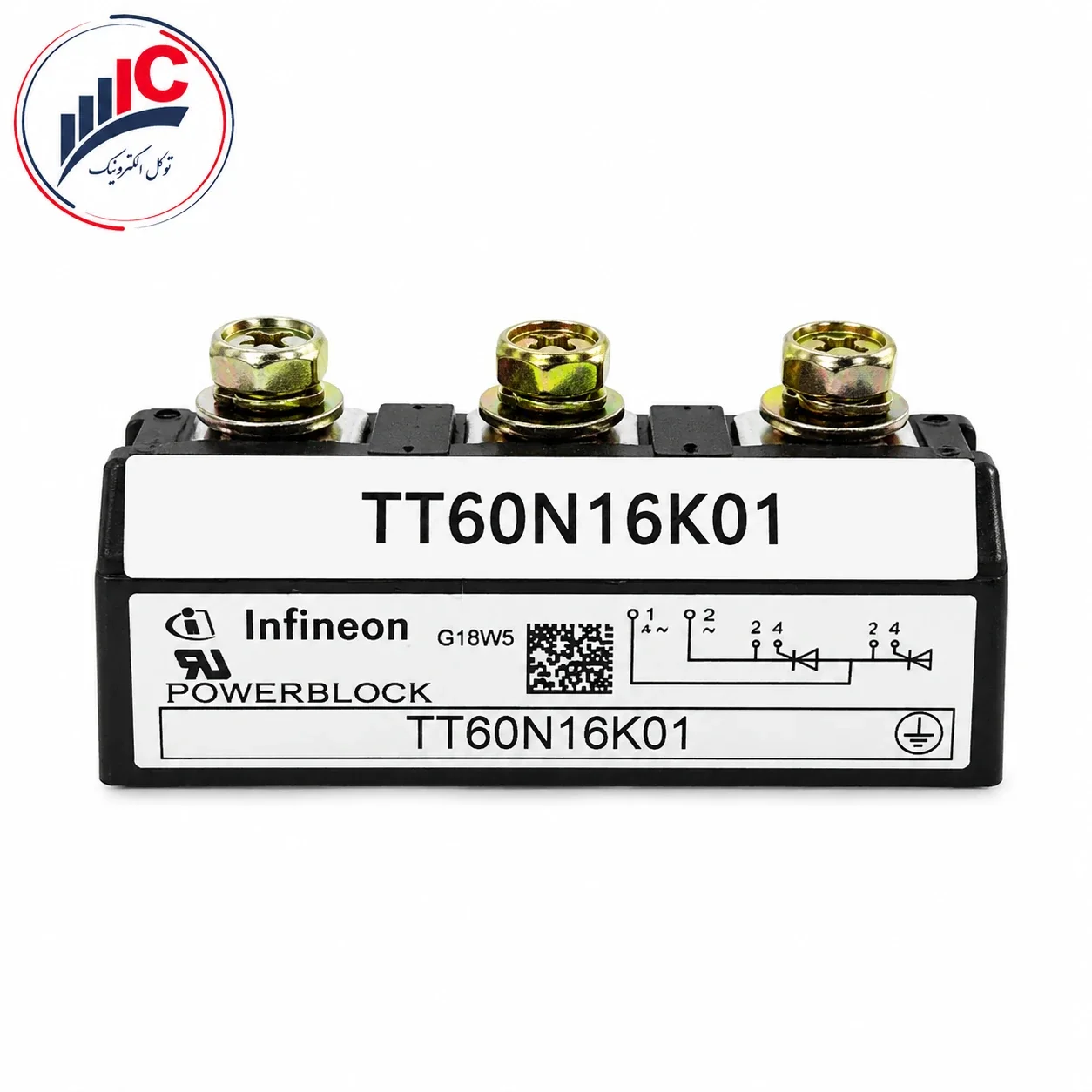

ماژول تریستور دوگانه اینفینئون مدل TT60N16K01
