SKNH56/16E یک ماژول قدرت صنعتی از برند معتبر SEMIKRON است که داخل آن یک تریستور قدرت به همراه یک دیود Free-Wheeling قرار گرفته است. این ساختار برای مدارهایی طراحی شده که علاوه بر کنترل جریان توسط تریستور، به مسیر هرزگرد مطمئن برای بارهای القایی نیاز دارند.
این محصول در سری SEMIPACK 1 عرضه شده و با ولتاژ تکرارشونده معکوس و مستقیم 1600 ولت، برای تجهیزات صنعتی دارای ولتاژ بالا مناسب است. جریان متوسط تریستور در دمای کیس 85 درجه سانتیگراد، 50 آمپر و حداکثر جریان RMS پیوسته ماژول 95 آمپر اعلام شده است.
مهمترین کاربرد SKNH56/16E در مدارهای ترمز DC موتورهای القایی AC است. در چنین سیستمهایی، تریستور جریان ترمز را کنترل میکند و دیود داخلی مسیر مناسب برای جریان القایی فراهم میسازد. به همین دلیل این مدل با ماژولهای دو تریستوری یا تریستور ـ دیودهای دارای آرایش متفاوت، جایگزین مستقیم نیست.
برای خرید SKNH56/16E، دریافت قیمت روز و استعلام موجودی، با واحد فروش توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKNH56/16E |
| برند | SEMIKRON |
| سری | SEMIPACK 1 |
| نوع قطعه | ماژول تریستور و دیود هرزگرد |
| ولتاژ VDRM / VRRM | 1600 ولت |
| ولتاژ غیرتکرارشونده VRSM | 1700 ولت |
| جریان متوسط ITAV | 50 آمپر در TC=85°C |
| جریان RMS پیوسته | 95 آمپر |
| جریان دیود در مدار مرجع | 70 آمپر |
| جریان هجومی ITSM | 1500 آمپر در 25°C |
| ولتاژ ایزولاسیون | 3000 ولت AC در یک دقیقه |
| نوع کیس | A7 |
| وزن تقریبی | 120 گرم |
ترکیب تریستور و دیود در یک پکیج عایقشده، مهمترین مزیت SKNH56 16E است. این طراحی باعث کاهش تعداد قطعات مجزا، کوتاهشدن مسیرهای قدرت و نصب سادهتر روی هیتسینک میشود.
ویژگیهای مهم این مدل عبارتاند از:
این مشخصات، SKNH56/16E را برای تعمیر تجهیزات قدیمی و تابلوهای کنترل موتور که دقیقاً از همین آرایش داخلی استفاده میکنند، به گزینهای قابلاعتماد تبدیل کردهاند.
کاربرد اصلی معرفیشده برای این محصول، ترمز DC موتورهای القایی AC است. علاوه بر آن، این ماژول در مدارهای زیر قابل بررسی است:
انتخاب نهایی باید بر اساس نقشه دستگاه انجام شود. یکسانبودن جریان یا ولتاژ با یک ماژول دیگر، برای جایگزینی SKNH56 16E کافی نیست.
برای مشاهده سایر مدلها میتوانید وارد دسته خرید ماژول تریستور شوید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| خانواده | ساختار کلی |
|---|---|
| SKNH | تریستور به همراه دیود هرزگرد |
| SKKH | تریستور و دیود با آرایش متفاوت |
| SKKT | دو تریستور قدرت |
| SKKD | دو دیود قدرت |
در زمان سفارش باید حروف SKNH و پسوند /16E دقیقاً کنترل شوند. برای مثال، مدلهای SKNH56/12E، SKNH56/14E و SKNH56/18E از نظر ظاهر مشابهاند، اما کلاس ولتاژی متفاوتی دارند.
همچنین یک ماژول SKKH با جریان مشابه لزوماً جایگزین این مدل نیست؛ زیرا جهت تریستور و دیود داخلی میتواند متفاوت باشد.
پیش از ثبت سفارش SKNH56 16E موارد زیر را بررسی کنید:
/16Eدیتاشیت، ابعاد کلی کیس را حدود 92×20×30 میلیمتر نشان میدهد. بررسی این ابعاد پیش از خرید از انتخاب اشتباه جلوگیری میکند.
قیمت SKNH56/16E به موجودی، تعداد سفارش، شرایط تأمین و نوسانات بازار قطعات صنعتی وابسته است. برای دریافت قیمت قطعی، تعداد موردنیاز و شهر مقصد را به واحد فروش اعلام کنید.
امکان بررسی سفارش تکی، تأمین تعدادی و صدور پیشفاکتور وجود دارد. در صورت نیاز به بررسی جایگزین، تصویر لیبل محصول قبلی و مدل دستگاه را ارسال کنید.
برای استعلام موجودی SKNH56/16E و دریافت قیمت روز با توکل الکترونیک تماس بگیرید.
برای خرید SKNH56/16E و جلوگیری از انتخاب مدل ناسازگار، مشخصات قطعه قبلی را هنگام سفارش اعلام کنید.
این مدل یک ماژول ترکیبی شامل یک تریستور قدرت و یک دیود هرزگرد داخلی است.
ولتاژ تکرارشونده مستقیم و معکوس آن 1600 ولت است.
جریان متوسط تریستور در دمای کیس 85 درجه، 50 آمپر و حداکثر جریان RMS پیوسته ماژول 95 آمپر است.
کاربرد اصلی آن ترمز DC موتورهای القایی AC و کنترل بارهای القایی است.
قیمت باید بر اساس موجودی و تعداد سفارش در زمان خرید استعلام شود.
| Part Number | SKNH56/16E |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1600V |

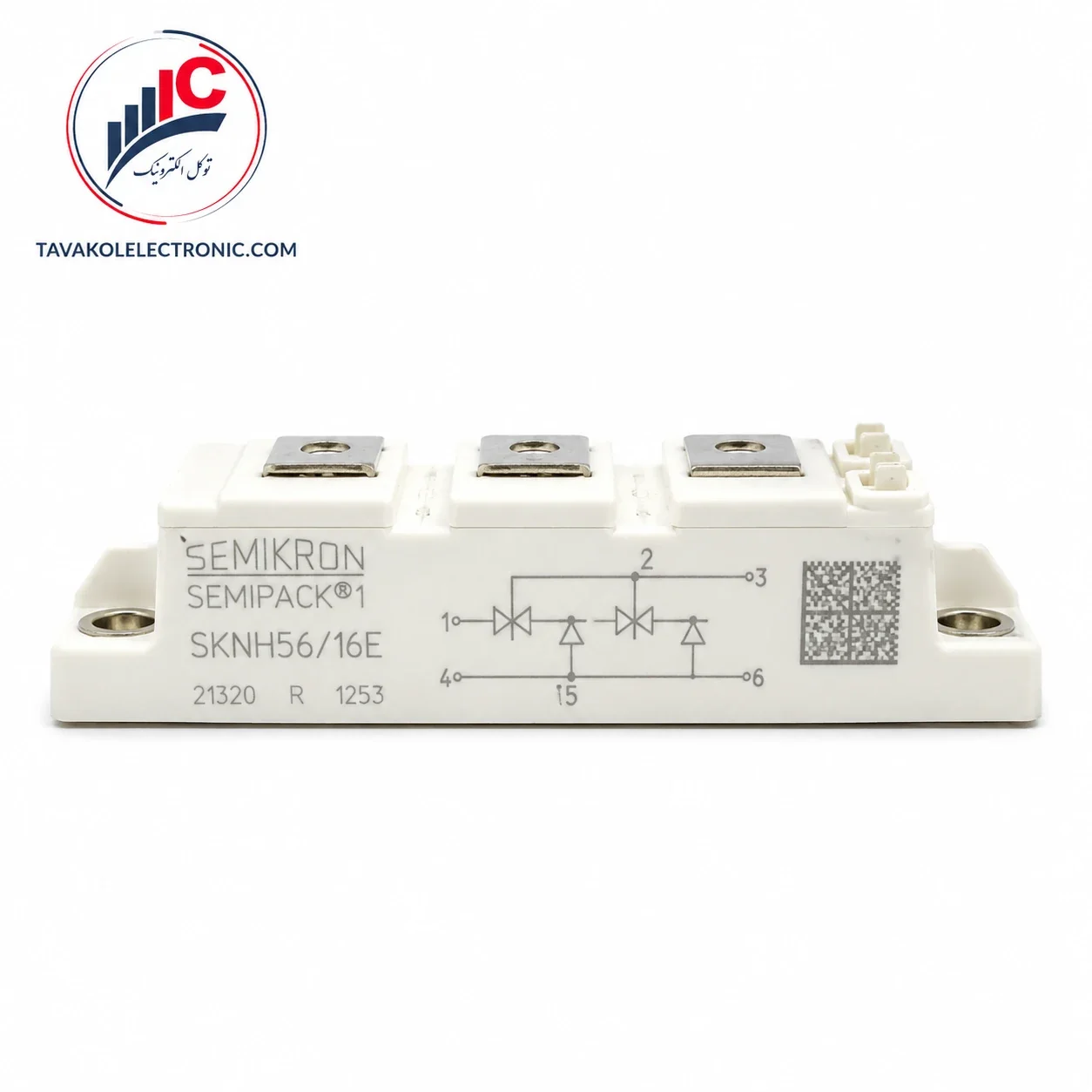

ماژول تریستور سمیکرون SKNH56/16E
