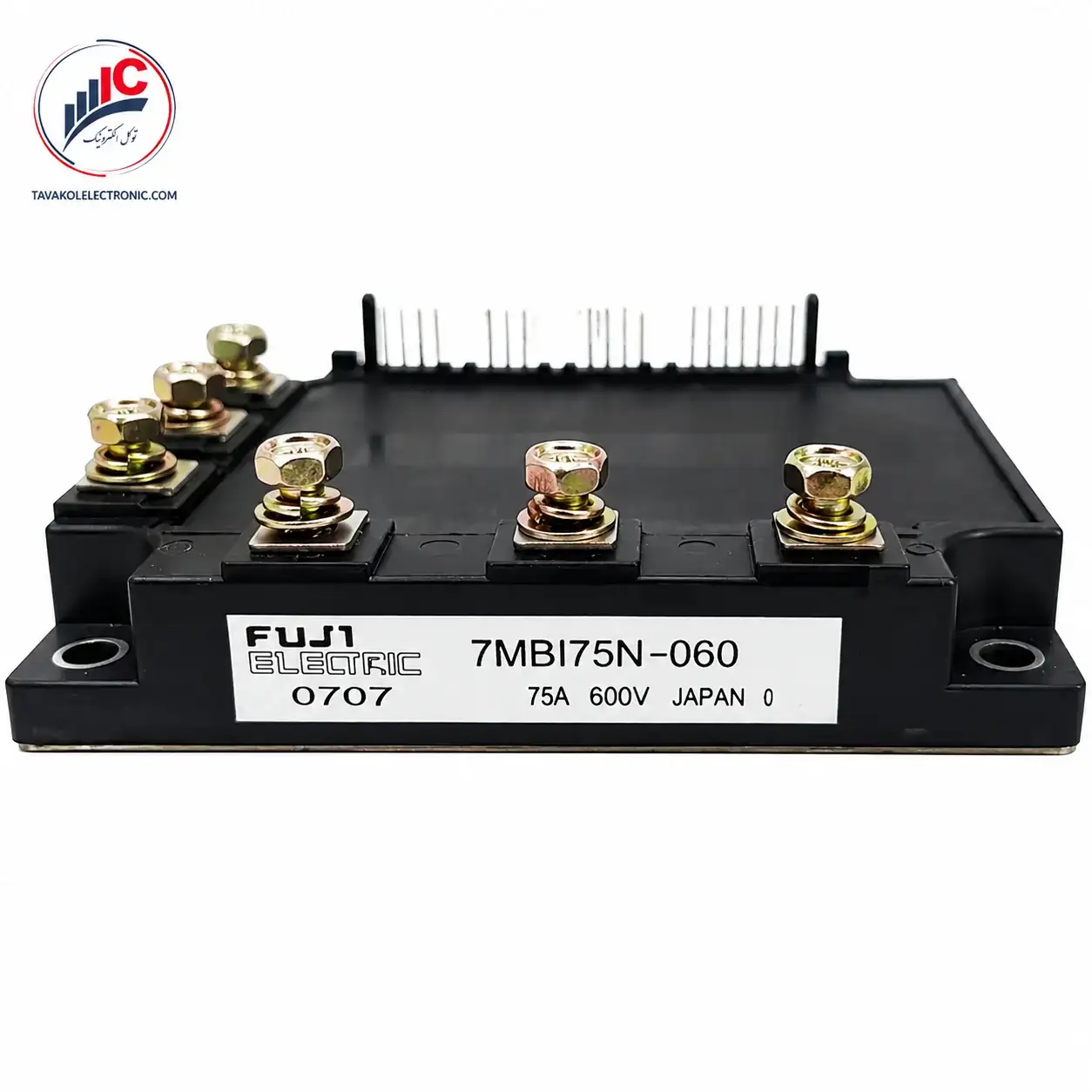

🔴 بررسی فنی و خرید ماژول هفت تایی IGBT فوجی 7MBI75N-060

در محیط‌های کارگاهی و خطوط فرآیندی سنگین، درایوهایی که موتورهای پرقدرت را کنترل می‌کنند، مدام با تنش‌های جریانی ناگهانی مواجه هستند. اگر دستگاه شما به دلیل سوختن بخش سوئیچینگ خروجی یا اتصال کوتاه در بخش ترمز دینامیک خطا می‌دهد و کار خوابیده است، جایگزین کردن قطعه معیوب با ماژول اورجینال 7MBI75N-060 ساخت شرکت Fuji Electric ژاپن، ایمن‌ترین راه برای بازگرداندن دستگاه به خط تولید است. این محصول یک نیمه‌هادی قدرت پیشرفته از نسل ترانزیستورهای دوقطبی با گیت عایق‌شده (IGBT) است که برای تحمل سخت‌ترین شرایط کاری در شبکه برق صنعتی طراحی شده است.

📌 مشخصه بارز این کالا چیست؟ پارت‌نامبر 7MBI75N-060 در پکیج‌های موسوم به 7-Pack عرضه می‌شود. مهندسان فوجی در این پکیج فشرده، یک پل سه‌فاز کامل (شامل ۶ عدد ترانزیستور سوئیچینگ خروجی) را در کنار یک ترانزیستور اختصاصی برای مدار ترمز (Brake Chopper) قرار داده‌اند. با ظرفیت جریان‌دهی ۷۵ آمپر واقعی و تحمل ولتاژ تا سقف ۶۰۰ ولت، این قطعه یک گزینه ایده‌آل برای بردهایی است که نیاز به آزادسازی گشتاورهای استارت قوی در موتورهای فرکانسی دارند. لایه ضریب اشباع ولتاژ در این قطعه به شدت بهینه‌سازی شده تا اتلاف انرژی به صورت گرما را به کمترین حد ممکن برساند.

📋 جدول شاخص‌های الکتریکی قطعه جهت تطبیق و خرید (Technical Specifications)

قبل از ثبت سفارش، مشخصات فنی این قطعه را با کاتالوگ بورد خود چک کنید:

🛠️ این قطعه ۷۵ آمپری در کدام دستگاه‌ها کاربرد حیاتی دارد؟

خرید و جایگزینی ماژول 7MBI75N-060 معمولاً توسط تعمیرکاران بردهای الکترونیک در تجهیزات زیر انجام می‌شود:

• درایوهای فرکانسی صنعتی (VFD): به عنوان بلوک اصلی سوئیچینگ قدرت در اینورترهای ۷۵ آمپری که وظیفه کنترل دور پمپ‌های آبرسانی، سانترفیوژها و کانوایرهای صنعتی را بر عهده دارند.

• سروو درایوهای توان متوسط و بزرگ: تامین جریان پایدار و پرسرعت برای سرووموتورهای ماشین‌آلات CNC که مدام در حال تغییر جهت، شتاب‌گیری و ترمز داینامیک هستند.

• بردهای کنترل کمپرسور در چیلرهای بزرگ: در مدارات اینورتر بردهای تهویه مطبوع سنگین کارخانه‌ای جهت بهینه‌سازی و مدیریت مصرف جریان.

• جرثقیل‌های کارگاهی و خطوط بالابر: در بخش قدرت سیستم‌های لیفتینگ جهت کنترل نرم حرکت بار و تضمین توقف‌های ایمن بدون آسیب به موتور.

✨ چرا تکنسین‌های باسابقه سری صنعتی N فوجی را ترجیح می‌دهند؟

مدیریت هوشمند بازگشت انرژی (Brake Integration): به لطف ترانزیستور ترمز مجتمع در مدل 7MBI75N-060، نیازی به سیم‌کشی یا اضافه کردن قطعات بیرونی برای تخلیه ولتاژهای برگشتی از موتور نیست که این امر نویز سیستم را به حداقل می‌رساند.

کاهش پدیده رینگینگ ولتاژ: ترکیب چیپ‌های IGBT با دیودهای فوق‌سریع نسل جدید باعث شده تا نوسانات فرکانسی مخرب در زمان سوئیچینگ به کمترین حد برسد و طول عمر بورد افزایش یابد.

ایزولاسیون حرارتی فوق‌العاده: لایه سرامیکی داخلی بیس‌پلیت (DBC)، عایق‌بندی ولتاژی بسیار بالایی با هیت‌سینک فلزی ایجاد می‌کند تا خطر اتصال بدنه و سوختن مدارهای منطقی به صفر برسد.

⚠️ نکات کلیدی و هشدارهای نصب در زمان تعویض

۱. مراقب نمونه‌های ری‌برند و تقلبی باشید: از آنجا که پارت‌نامبر 7MBI75N-060 یک قطعه پرمصرف است، مدل‌های استوکِ بازسازی‌شده یا فیک در بازار زیاد هستند. قطعات تقلبی به دلیل ناپایداری در فرکانس‌های بالا، مدارهای گیت درایور (اپتوکوپلرها) را می‌سوزانند و ممکن است باعث خرابی پردازنده اصلی اینورتر شوند.

۲. فیلم نازک و یکنواخت خمیر سیلیکون: برای انتقال سریع حرارت از قطعه ۷۵ آمپری به هیت‌سینک، از خمیر سیلیکون مرغوب با ضخامت بسیار کم استفاده کنید. ضخامت زیاد خمیر یا وجود حباب هوا، مثل عایق حرارتی عمل کرده و در چند ثانیه قطعه را می‌سوزاند.

۳. سفت کردن متوازن پیچ‌ها: پیچ‌های بدنه ماژول را به صورت متقاطع (ضربدری) و آرام سفت کنید تا به لایه سرامیکی ظریف داخل قطعه فشار نامتوازن وارد نشود و ترک نخورد.

🛒 خرید آنلاین و مطمئن از توکل الکترونیک

تامین نیمه‌هادی‌های صنعتی حساس و گران‌قیمت نیازمند خرید از یک منبع معتبر است. فروشگاه توکل الکترونیک با سال‌ها تجربه در بازار قطعات قدرت، اصالت ۱۰۰ درصدی، تضمین کیفیت و تامین فوری ماژول 7MBI75N-060 اصل فوجی را برای شما فراهم کرده است. برای استعلام قیمت روز و مشاوره فنی با کارشناسان ما تماس بگیرید.
