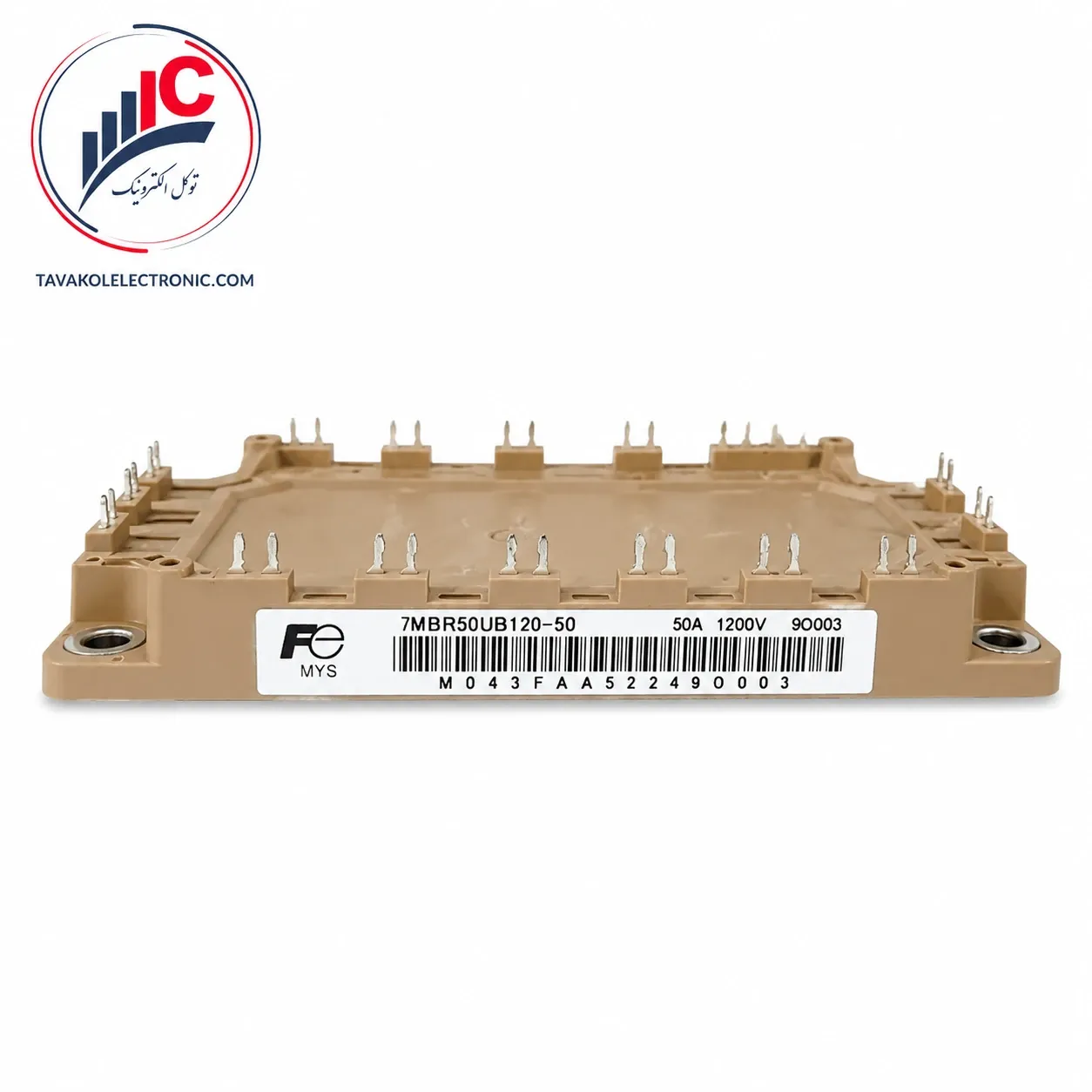

ماژول 7MBR50UB120-50 از کلاسترهای هفتتایی یکپارچه (PIM) کمپانی فوجی الکتریک ژاپن است که به دلیل بازدهی بالا و ابعاد کامپکت، کاربرد وسیعی در سیستمهای اتوماسیون صنعتی دارد. این قطعه کاربردی کنترل و مدیریت بخشهای پل دیود یکسوساز، ترمز دینامیکی و بخش سوئیچینگ خروجی اینورتر را در یک پکیج واحد انجام میدهد. فروشگاه توکل الکترونیک اصالت قطعی سیلیکون این قطعه ژاپنی را برای پروژههای شما تضمین مینماید.
| پارامترهای الکتریکی | دادههای کاتالوگ |
| پارتنامبر قطعه | 7MBR50UB120-50 |
| شرکت سازنده / کشور | فوجی الکتریک (Fuji Electric) / ژاپن 🇯🇵 |
| توپولوژی داخلی | کلاستر PIM (پل دیود ۳ فاز + سوئیچ ترمز + اینورتر ۶ تایی) |
| حداکثر ولتاژ (Vces) | ۱۲۰۰ ولت واقعی |
| جریان نامی مداوم (Ic) | ۵۰ آمپر |
| سنسور حرارتی داخلی | ترمیستور آنالوگ توکار (NTC) |
| جنس بیسپلیت کفی | مس خالص با روکش سرامیکی جهت تسریع انتقال حرارت |
برای مهندسان و تعمیرکاران درایو، بررسی وضعیت سلامت ماژول 7MBR50UB120-50 پیش از اتصال به برق شبکه حیاتی است. این جدول راهنمای سریع تست دیودی المان با مولتیمتر است:
| گام تست | اتصال پروب قرمز | اتصال پروب مشکی | وضعیت استاندارد مولتیمتر (تست دیود) |
| تست پل دیود ورودی | ترمینالهای AC | ترمینال مثبت | نمایش ولتاژ فوروارد دیود (حدود 0.4V الی 0.6V) |
| تست پل دیود ورودی | ترمینال منفی | ترمینالهای AC | نمایش ولتاژ فوروارد دیود (حدود 0.4V الی 0.6V) |
| تست دیودهای هرزگرد خروجی | ترمینالهای خروجی | ترمینال مثبت | نمایش عدد دیودی استاندارد سیلیکون |
| تست دیودهای هرزگرد خروجی | ترمینال منفی | ترمینالهای خروجی | نمایش عدد دیودی استاندارد سیلیکون |
| تست اتصال کوتاه گیتها | پینهای گیت | پینهای امیتر مربوطه | عدم نمایش اتصال کوتاه (عدم بوق مولتیمتر / امپدانس ب |
💡 توصیه فنی توکل الکترونیک: سطح هیتسینک آلومینیومی پیش از نصب باید کاملاً صاف، صیقلی و عاری از هرگونه براده فلزی باشد. استفاده از یک لایه یکنواخت خمیر سیلیکون مرغوب بدون ایجاد حباب هوا برای بقای ماژول 7MBR50UB120-50 الزامی است. پیچهای بدنه را به صورت ضربدری و با گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار ذوب میکند. همچنین پیش از قرار دادن قطعه نو، نوسانات مسیر تغذیه گیت و اپتوکوپلرها را با اسیلوسکوپ پایش کنید.
فروشگاه توکل الکترونیک با سالها تجربه تخصصی در بازار نیمههادیهای قدرت، ماژول 7MBR50UB120-50 اورجینال فوجی الکتریک را با قیمت دست اول، تضمین اصالت و ارسال سریع به سراسر ایران تامین میکند. جهت ثبت سفارش تعداد بالا یا دریافت مشاوره فنی با کارشناسان ما تماس بگیرید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 7MBR50UB120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 50A-1200V |
درمورد این محصول دیدگاه درج کنید.

ماژول IGBT فوجی 7MBR50UB120-50
