SKM145GB128D یک ماژول IGBT نیمپل صنعتی از برند SEMIKRON است که برای استفاده در اینورترهای AC، UPS، دستگاههای جوش اینورتری و مبدلهای توان طراحی شده است.
ساختار داخلی این ماژول شامل دو IGBT قدرت 1200 ولتی بههمراه دیودهای سریع CAL است. استفاده از فناوری Soft-Punch-Through یا SPT، ضریب دمایی مثبت ولتاژ اشباع و قابلیت تحمل اتصال کوتاه، این محصول را برای کاربردهای سوئیچینگ صنعتی مناسب میکند.
جریان کلکتور SKM145GB128D در شرایط دیتاشیت برابر با 190 آمپر در دمای کیس 25 درجه و 135 آمپر در دمای کیس 80 درجه سانتیگراد است. جریان واقعی قابل استفاده باید با توجه به فرکانس سوئیچینگ، دمای هیتسینک و شرایط بار تعیین شود.
برای استعلام قیمت و موجودی SKM145GB128D و بررسی تطبیق آن با برد دستگاه، با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM145GB128D |
| برند | SEMIKRON |
| خانواده | SEMITRANS 2 |
| نوع قطعه | ماژول IGBT نیمپل |
| ساختار داخلی | دو IGBT با دیودهای معکوس |
| فناوری IGBT | SPT |
| ولتاژ VCES | 1200V |
| جریان کلکتور | 190A در 25°C / 135A در 80°C |
| جریان پالسی | 200A |
| ولتاژ مجاز گیت | ±20V |
| زمان تحمل اتصال کوتاه | حداکثر 10µs |
| ولتاژ ایزولاسیون | 4000V AC |
| نوع کیس | D61 |
| وزن | حدود 160 گرم |
مقادیر جدول در صفحات اول و دوم دیتاشیت رسمی محصول درج شدهاند.
SKM145GB128D برای تعمیر یا طراحی بخش قدرت تجهیزات زیر قابل استفاده است:
دیتاشیت، این محصول را بهطور مشخص برای AC Inverter Drives، UPS و دستگاههای جوش الکترونیکی با فرکانس سوئیچینگ تا 20 کیلوهرتز معرفی میکند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
| ساختار | مدار داخلی |
|---|---|
| GB | دو IGBT بهصورت نیمپل |
| GAL | یک IGBT و یک دیود با آرایش چاپر |
| GAR | آرایش معکوس ساختار GAL |
مدل SKM145GB128D از نوع GB است و دو IGBT را در ساختار نیمپل در اختیار مدار قرار میدهد.
مدلهای SKM145GAL128D و SKM145GAR128D با وجود شباهت ظاهری، مدار داخلی متفاوتی دارند و جایگزین مستقیم این محصول نیستند. شماتیک هر سه ساختار در صفحه ششم دیتاشیت نمایش داده شده است.
این دو مدل از نظر ظاهر و کلاس ولتاژی مشابه هستند، اما مشخصات داخلی آنها یکسان نیست.
SKM145GB128D از فناوری SPT استفاده میکند و در دیتاشیت آن جریان کلکتور 190 آمپر در دمای کیس 25 درجه اعلام شده است. مدل 123D دارای نسل چیپ و مشخصات سوئیچینگ متفاوتی است.
بنابراین جایگزینی این دو قطعه باید پس از بررسی موارد زیر انجام شود:
شباهت ظاهری بهتنهایی برای جایگزینی کافی نیست.
| پارامتر | مقدار |
|---|---|
| VCES | 1200V |
| IC در Tc=25°C | 190A |
| IC در Tc=80°C | 135A |
| ICRM | 200A |
| VGES | ±20V |
| VGE(th) | 4.5 تا 6.5V |
| VCEsat در IC=100A | تیپیک 1.9V در 25°C |
| VCEsat در 125°C | تیپیک 2.1V |
| Gate Charge | حدود 1200nC |
| مقاومت داخلی گیت | 4Ω |
| td(on) | حدود 210ns |
| tr | حدود 40ns |
| td(off) | حدود 430ns |
| tf | حدود 65ns |
| Eon | حدود 12mJ |
| Eoff | حدود 10mJ |
| Visol | 4000V AC |
| دمای پیوند | -40 تا +150°C |
مشخصات سوئیچینگ با باس 600 ولت، جریان 100 آمپر، ولتاژ گیت ±15 ولت و مقاومت گیت 3 اهم اندازهگیری شدهاند.
دیودهای داخلی SKM145GB128D برای عبور جریان معکوس بارهای القایی و عملکرد مناسب نیمپل استفاده میشوند.
| مشخصه دیود | مقدار |
|---|---|
| جریان IF در 25°C | 130A |
| جریان IF در 80°C | 90A |
| جریان پالسی IFRM | 200A |
| جریان ضربهای IFSM | 900A |
| افت ولتاژ در 100A | تیپیک 2V در 25°C |
| جریان بازیابی معکوس | حدود 120A |
| بار بازیابی Qrr | حدود 18.5µC |
پیش از سفارش SKM145GB128D موارد زیر را با قطعه قبلی تطبیق دهید:
استفاده از مدل GAL یا GAR بهجای SKM145GB128D ممکن است به دلیل تفاوت توپولوژی، باعث اتصال نادرست مدار قدرت شود.
سطح هیتسینک باید صاف، تمیز و بدون پلیسه باشد. خمیر حرارتی باید بهشکل لایهای نازک و یکنواخت روی سطح تماس قرار گیرد.
گشتاورهای اعلامشده در دیتاشیت:
پیش از نصب ماژول جدید، این قسمتها بررسی شوند:
SKM145GB128D نسبت به تخلیه الکترواستاتیکی حساس است و هنگام حمل و نصب باید اصول ESD رعایت شوند.
توکل الکترونیک با تمرکز بر تأمین ماژولهای IGBT، قطعات اینورتر و نیمههادیهای قدرت صنعتی، امکان بررسی پارتنامبر و تطبیق فنی محصول را پیش از خرید فراهم میکند.
با خرید SKM145GB128D از توکل الکترونیک میتوانید پیش از ثبت سفارش، ساختار نیمپل، مشخصات گیت و سازگاری قطعه با برد دستگاه را بررسی کنید.
حضور فیزیکی در بازار جمهوری تهران نیز امکان پیگیری سفارش، بررسی وضعیت ظاهری و کنترل نوشته روی محصول را آسانتر میکند.
SKM145GB128D یک ماژول IGBT نیمپل شامل دو IGBT قدرت و دیودهای معکوس سریع است.
ولتاژ ماژول 1200 ولت است. جریان کلکتور در دیتاشیت 190 آمپر در دمای کیس 25 درجه و 135 آمپر در دمای کیس 80 درجه اعلام شده است.
خیر. ساختار GB شامل دو IGBT متصل بهصورت نیمپل است.
خیر. مدل GAL یک IGBT و یک دیود با ساختار چاپر دارد و مدار داخلی آن با GB متفاوت است.
بدون بررسی مشخصات گیت، تلفات سوئیچینگ و شرایط حرارتی نباید آن را جایگزین مستقیم دانست.
بله، دیتاشیت دستگاههای جوش الکترونیکی با فرکانس سوئیچینگ تا 20 کیلوهرتز را از کاربردهای این خانواده معرفی کرده است.
| Part Number | SKM145GB128D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1200V |

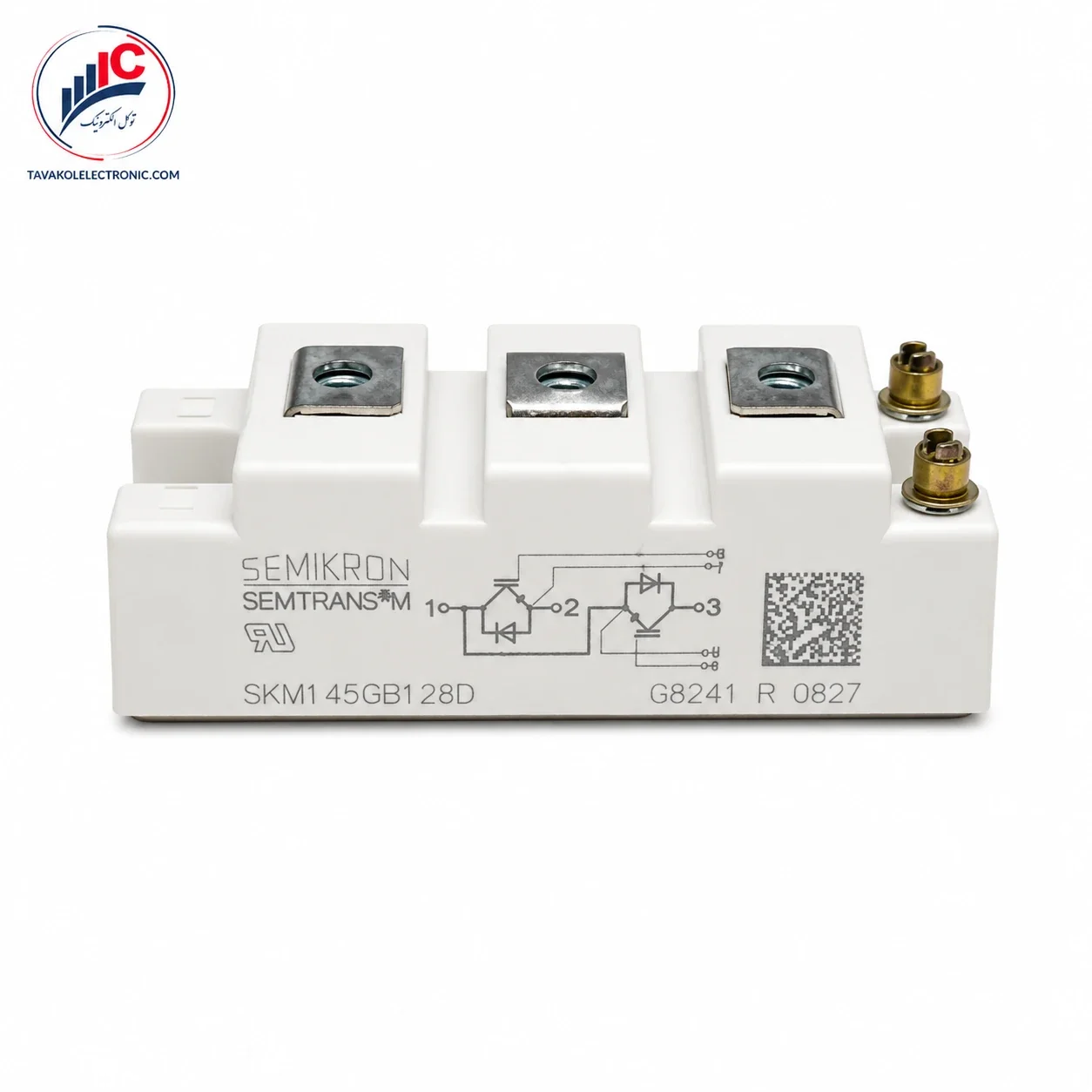

ماژول IGBT سمیکرون مدل SKM145GB128D
هنوز بررسیای ثبت نشده است.
