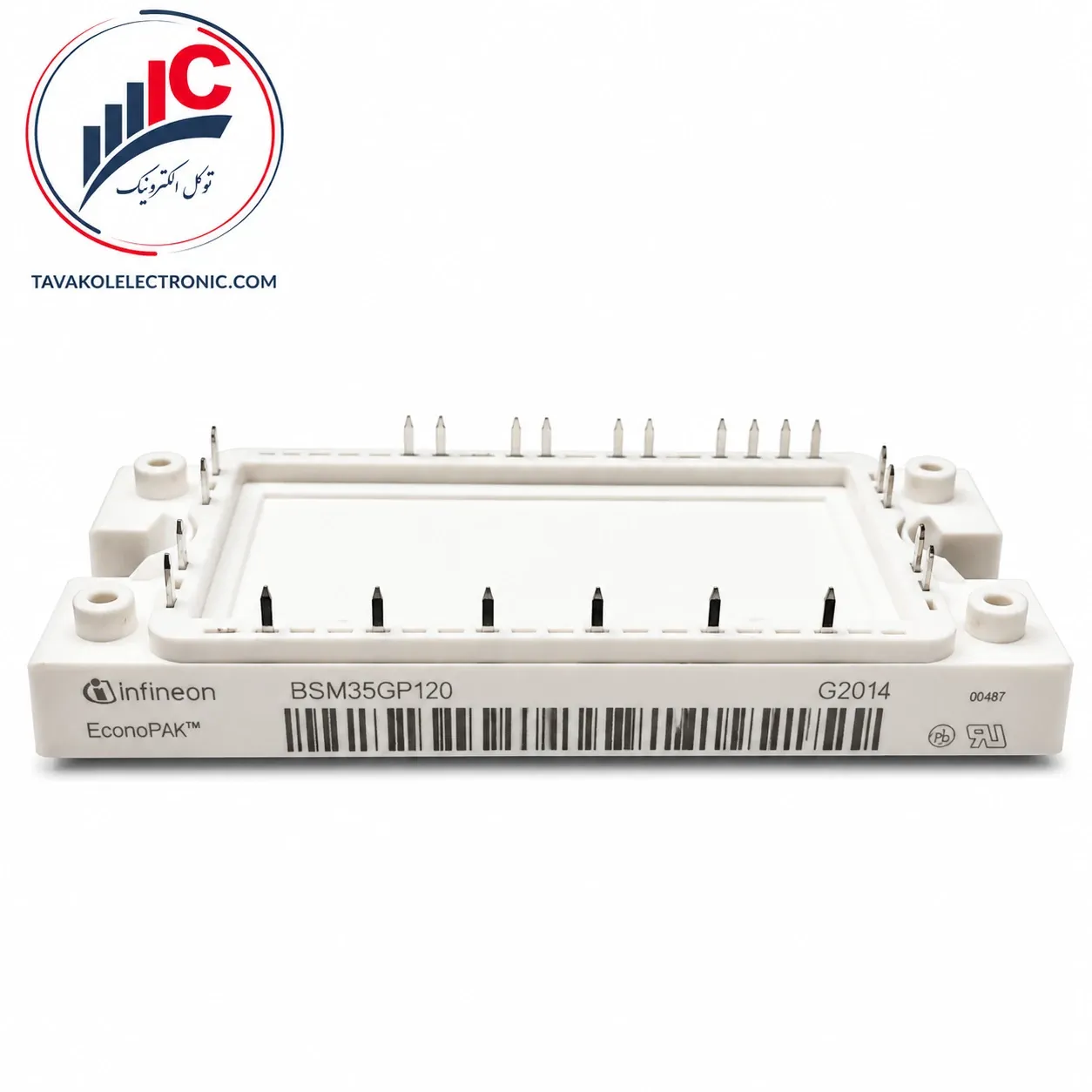

ماژول IGBT مدل BSM35GP120

توضیحات

🔴 معرفی جامع BSM35GP120

در طراحی فشرده درایورهای صنعتی، استفاده از ماژول‌های یکپارچه که تمام بخش‌های قدرت را در یک بدنه تجمیع می‌کنند، استاندارد طلایی محسوب می‌شود. ماژول آی‌جی‌بی‌تی BSM35GP120 ساخت شرکت معتبر اینفینئون، یک ماژول تخصصی از سری PIM (Power Integrated Module) در کلاس ولتاژ 1200V و جریان نامی 35A است.

معماری داخلی این نیمه‌هادی برپایه توپولوژی فوق‌پیشرفته ۷ تایی (7-pack) طراحی شده است. پکیج این قطعه شامل یک پل دیودی یکسوکننده سه فاز خروجی، یک پایه‌سوییچ ترمز یا چاپر (Brake Chopper) و یک پل اینورتر سه فاز کامل (SIXPACK) به همراه سنسور اندازه‌گیری دمای داخلی (NTC) است. تمام این اجزا در پکیج بسیار فشرده و عایق ECONOPACK 2 تجمیع شده‌اند. برای صنایع تولیدی و تعمیرکاران مجرب اتوماسیون که به دنبال کاهش قطعات روی برد هستند، خرید BSM35GP120 بالاترین سطح بازدهی را فراهم می‌کند.

📋 مشخصات فنی BSM35GP120

بر اساس مستندات کاتالوگ رسمی، مشخصات حدودی الکتریکی بخش‌های سه‌گانه این ماژول در جدول زیر دسته‌بندی شده است:

🛠️ کاربردهای صنعتی ماژول اینفینئون

ادغام کامل ساختارهای الکترونیک قدرت در مدل BSM35GP120 آن را به اولین انتخاب برای دستگاه‌های مدرن زیر تبدیل کرده است:

• اینورترهای کامپکت فرکانسی (VFD): استفاده به عنوان پکیج کامل قدرت در درایورهای موتور سه فاز کنترل دور.

• سروو درایوهای پیشرفته ماشین‌آلات: تامین توان در سیستم‌های کنترل موقعیت بسته با بهره‌گیری از واحد چاپر داخلی.

• تهویه مطبوع و پمپ‌های هوشمند: سیستم‌های کنترل دور کمپرسورهای صنعتی چیلرها و پمپ‌های آبرسانی خطوط.

• رباتیک و اتوماسیون کارگاهی: تامین توان بازوهای متحرک مکانیکی با نیاز فضا و وزن محدود.

✨ مزایای رقابتی قطعه

۱. توپولوژی جامع و یکپارچه PIM: قرارگیری پل دیود، اینورتر شش‌تایی، چاپر ترمز و سنسور دمای NTC در یک بدنه، نیاز به قطعات مجزا را کلاً حذف می‌کند.

۲. سنسور دمای داخلی هوشمند: برخورداری از مقاومت حرارتی NTC مانیتورینگ آنلاین دمای داخلی تراشه را تسهیل کرده و سیستم کنترل را در برابر اضافه بار حرارتی بیمه می‌کند.

۳. کاهش چشمگیر ابعاد بورد: پکیج فشرده ECONOPACK 2 زمان طراحی PCB و اتصالات را به طور چشمگیری کاهش داده و فضای کلی دستگاه را کوچک‌تر می‌کند.

📈 تحلیل مهندسی رفتار ترانزیستور

با توجه به داکیومنت رسمی اینفینئون، ولتاژ اشباع کلکتور-امیتر قطعه BSM35GP120 در جریان نامی ۳۵ آمپر و دمای اتاق ۲.۱ ولت ثبت شده است که با گرم شدن تراشه سیلیکونی و رسیدن به دمای کاری ۱۲۵ درجه سانتی‌گراد، به ۲.۴ ولت افزایش می‌یابد. این رفتار نشان‌دهنده ضریب دمایی مثبت ماژول در لایه‌های فوقانی بار است که مزیتی عالی برای موازی‌سازی یا تقسیم بار در اینورتر محسوب می‌شود، چرا که از فرار حرارتی در یک سوییچ خاص جلوگیری کرده و پایداری عملکردی سیستم را به طور مداوم حفظ می‌کند.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی BSM35GP120:

• دقت در نصب و گشتاور پیچ‌ها: با توجه به سطح پکیج ECONOPACK 2، استفاده از خمیر سیلیکون مرغوب و یکنواخت الزامی است. پیچ‌های اتصال به هیت‌سینک حتماً باید به طور همزمان و ضربدری با گشتاور مشخص سفت شوند تا بیس‌پلیت فلزی دچار تاب‌برداشتگی میکرو نشود.

• طراحی مدار گیت بخش ترمز: بخش چاپر ترمز جریانی برابر با ۲۰ آمپر دارد و مشخصات سوئیچینگ آن با شش سوییچ اصلی متفاوت است. هنگام برنامه‌نویسی و طراحی درایور گیت، به جریان‌های تحریک گیت و زمان‌های تاخیر آن دقت کنید.

• حفاظت الکتریسیته ساکن (ESD): پایه‌های فرمان گیت این ماژول به شدت در برابر شوک‌های ESD حساس هستند. تا زمان قرارگیری قطعی قطعه روی بورد چاپی و اتمام لحیم‌کاری، شورت‌کپ‌های محافظ پایه‌های ماژول BSM35GP120 را به هیچ عنوان باز نکنید.

🛒 قیمت و خرید BSM35GP120

از آنجا که ماژول‌های تمام یکپارچه یا PIM وظیفه یکسوسازی و اینورت همزمان را برعهده دارند، اصالت سیلیکون و کیفیت ساخت بدنه آن‌ها تضمین‌کننده ایمنی کل خط تولید است. استفاده از قطعات تقلبی یا استوکِ بازیابی شده خسارات جبران‌ناپذیری به بخش‌های پردازش مرکزی (میکروکنترلرها) وارد می‌سازد. فروشگاه توکل الکترونیک با سال‌ها تجربه در حوزه تامین قطعات الکترونیک قدرت، پارت‌نامبر اصلی و معتبر BSM35GP120 برند اینفینئون آلمان را با تضمین اصالت تراشه به مشتریان ارائه می‌دهد.

با توجه به نوسانات بازار و تغییرات موجودی انبار، جهت دریافت قیمت روز BSM35GP120 و مشاوره فنی پیش از خرید، با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
