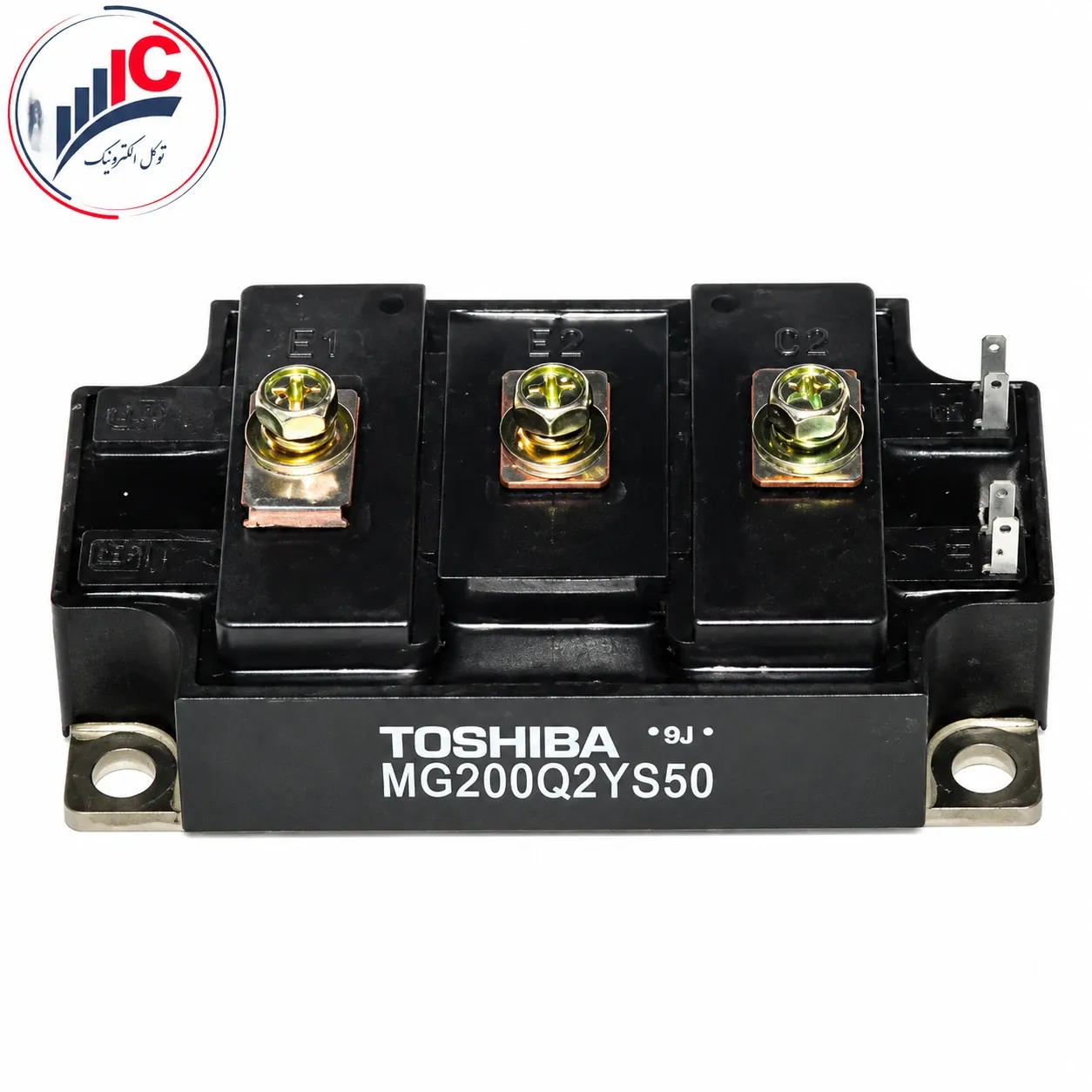

معرفی جامع و بررسی تخصصی ماژول IGBT توشیبا مدل MG200Q2YS50

در دنیای پیشرفته الکترونیک قدرت و اتوماسیون، استفاده از نیمه‌هادی‌های قابل اعتماد و قدرتمند، شریان اصلی حیات ماشین‌آلات صنعتی به شمار می‌رود. ماژول آی جی بی تی یکی از کلیدی‌ترین قطعات در فرآیند تبدیل انرژی، سوئیچینگ فرکانس بالا و کنترل الکتروموتورها محسوب می‌شود. در این میان، ماژول MG200Q2YS50 که از تولیدات ممتاز و مهندسی‌شده کمپانی نام‌آشنای توشیبا است، به عنوان یک راهکار ایمن، بهینه و بی‌نقص برای کنترل جریان‌های بالا در تابلوهای فرمان صنعتی شناخته می‌شود. این قطعه یک ترانزیستور سیلیکونی ان کانال با پیکربندی نیم‌پل است که در حالت افزایشی فعالیت می‌کند. استفاده از این قطعه در طراحی و ساخت اینورترهای سه فاز، پایداری سیستم را به شکل چشمگیری ارتقا می‌بخشد. اگر مهندس طراح یا تکنیسین تعمیرات هستید و قصد خرید MG200Q2YS50 را دارید، شناخت معماری داخلی، تحمل حرارتی و محدودیت‌های عملیاتی این قطعه برای جلوگیری از آسیب به مدار و درایو بسیار ضروری است.

یکی از برجسته‌ترین مزیت‌های این ترانزیستور، امپدانس ورودی بسیار بالای آن به واسطه ساختار گیت ایزوله است. این خصوصیت باعث می‌شود درایور گیت به حداقل جریان ممکن برای روشن کردن قطعه نیاز داشته باشد که در نتیجه تلفات مدار فرمان را به شدت کاهش می‌دهد. علاوه بر این، سرعت کلیدزنی در این مدل بسیار قابل توجه است. زمان افت جریان در این ترانزیستور بسیار کوتاه بوده که تلفات دینامیکی را در فرکانس‌های کاری بالا به حداقل ممکن می‌رساند. برای کارشناسان تدارکات کارخانجات که به دنبال استعلام قیمت MG200Q2YS50 هستند، توجیه اقتصادی و بازگشت سرمایه در راندمان بالا و طول عمر بی‌نظیر آن نهفته است. این ماژول با دارا بودن ولتاژ اشباع کلکتور امیتر بسیار پایین، هدررفت انرژی به صورت گرما را در حالت هدایت محدود می‌کند. همچنین در پکیجینگ صنعتی این قطعه، الکترودهای قدرت از کیس اصلی به طور کامل ایزوله شده‌اند. این معماری پیشرفته، نصب ماژول روی هیت‌سینک را بسیار ایمن کرده و خطر اتصال کوتاه به بدنه تابلو را از بین می‌برد.

جدول پارامترهای الکتریکی و مشخصات فنی MG200Q2YS50

برای مهندسان اتوماسیون و طراحان مدار، دسترسی به مقادیر دقیق الکتریکی و محدودیت‌های فیزیکی قطعه حیاتی است. پیش از مونتاژ قطعه در مدار قدرت، بررسی مشخصات فنی MG200Q2YS50 الزامی می‌باشد. در جدول استاندارد زیر، پارامترهای اساسی این ترانزیستور قدرت مستقیماً از اطلاعات پایه شرکت سازنده استخراج شده است:

تحلیل حرارتی و بررسی نهایی دیتاشیت MG200Q2YS50

با مطالعه دقیق پارامترهای درج شده در فایل دیتاشیت MG200Q2YS50 متوجه می‌شویم که مدیریت حرارت در این ترانزیستور صنعتی با حساسیت بالایی طراحی شده است. برای رسیدن به توان تلفاتی نامی و جلوگیری از افت راندمان، ترانزیستور باید حتماً با لایه‌ای یکنواخت از خمیر سیلیکون مرغوب بر روی یک خنک‌کننده استاندارد آلومینیومی نصب شود. رعایت گشتاور استاندارد برای بستن پیچ‌های ترمینال جهت جلوگیری از افزایش مقاومت تماسی و جرقه زدن پایه کاملاً حیاتی است.

کاربردهای استراتژیک صنعتی ماژول MG200Q2YS50

بر اساس توانمندی‌های ذکر شده و پیکربندی ایده‌آل نیم‌پل، استفاده از ماژول قدرت MG200Q2YS50 در حوزه‌های سنگین و حساس زیر به شدت توصیه می‌گردد:

۱. سیستم‌های کنترل موتور و درایوهای فرکانس متغیر با توان بالا در خطوط تولید اتوماتیک.

۲. تجهیزات سوییچینگ قدرت، چاپرها و مبدل‌های انرژی در شبکه‌های توزیع.

۳. منابع تغذیه بدون وقفه با ظرفیت جریان‌دهی بالا برای دیتاسنترها و بیمارستان‌ها.

۴. دستگاه‌های اینورتر جوشکاری صنعتی و تجهیزات گرمایش القایی.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

در بازار فعلی الکترونیک صنعتی، استفاده از قطعات تقلبی، تغییر لیبل داده شده و بی‌کیفیت می‌تواند خسارات جبران‌ناپذیری از جمله انفجار شدید اینورتر، سوختن بردهای فرمان گران‌قیمت و توقف طولانی‌مدت خط تولید را به همراه داشته باشد. ماژول MG200Q2YS50 به دلیل قرارگیری در معرض ولتاژهای بالا و تحمل جریان‌های هجومی شدید هنگام راه‌اندازی موتور، باید حتماً از نوع کاملاً اورجینال و استاندارد تهیه شود. فروشگاه توکل الکترونیک با سال‌ها تجربه درخشان در تامین قطعات نیمه‌هادی قدرت، اصالت کالا، سلامت فیزیکی و تطابق صددرصدی عملکرد این محصول را با استانداردهای کارخانه سازنده تضمین می‌کند. شما می‌توانید با اطمینان خاطر کامل، فرآیند تامین قطعات پروژه‌های حساس خود را به تیم بازرگانی توکل الکترونیک بسپارید تا خریدی ایمن، بدون واسطه و با پشتیبانی واقعی مهندسی را تجربه نمایید.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• برای مشاهده تمامی قطعات صنعتی به قسمت قطعات نیمه هادی ( IGBT ….) دیدن فرمایید.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت TOSHIBA مراجعه نمایید.

پرسش‌های متداول فنی درباره ماژول MG200Q2YS50

۱. حداکثر تحمل الکتریکی ماژول MG200Q2YS50 چقدر ارزیابی شده است؟

این قطعه توانایی تحمل ولتاژ مسدودسازی تا ۱۲۰۰ ولت را داراست. جریان کاری پیوسته آن در دمای استاندارد برابر با ۲۰۰ آمپر بوده و در حالت پالسی می‌تواند تا ۴۰۰ آمپر را به صورت لحظه‌ای از خود عبور دهد.

۲. آرایش داخلی ترانزیستورهای این ماژول به چه صورت است؟

ساختار داخلی این ماژول به صورت نیم‌پل طراحی شده است؛ به این معنی که شامل دو عدد ترانزیستور آی جی بی تی به همراه دیودهای هرزگرد متناظر آن‌ها در یک پکیج واحد می‌باشد که برای ساخت اینورتر بسیار ایده‌آل است.

۳. آیا بدنه این قطعه دارای عایق‌بندی و ایزولاسیون ایمن است؟

بله، جهت افزایش ضریب ایمنی صنعتی، تمامی الکترودها و پایه‌های داخلی ماژول از بدنه فلزی ایزوله شده‌اند. مقاومت این ایزولاسیون توانایی تحمل ولتاژ متناوب ۲۵۰۰ ولت را برای مدت یک دقیقه دارد.

۴. قابلیت دفع حرارت و حداکثر توان تلفاتی این ترانزیستور چقدر است؟

در صورتی که دمای کیس قطعه توسط یک سیستم خنک‌کننده کارآمد روی ۲۵ درجه سانتی‌گراد تثبیت شود، حداکثر توان تلفاتی کلکتور این ترانزیستور برابر با ۱۳۰۰ وات خواهد بود.

۵. کاربرد اصلی دیودهای داخلی این ماژول چیست؟

دیودهای هرزگرد تعبیه شده در این ماژول دارای سرعت بازیابی بسیار بالایی هستند و وظیفه آن‌ها دفع جریان‌های برگشتی مخرب ناشی از بارهای سلفی و محافظت از ترانزیستور اصلی می‌باشد.
