ماسفت IRFZ46

ویژگی‌ها
Part NumberIRFZ46
پکیجTO-220AB
مشخصات فنیVDS: 50 V, ID: 50 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

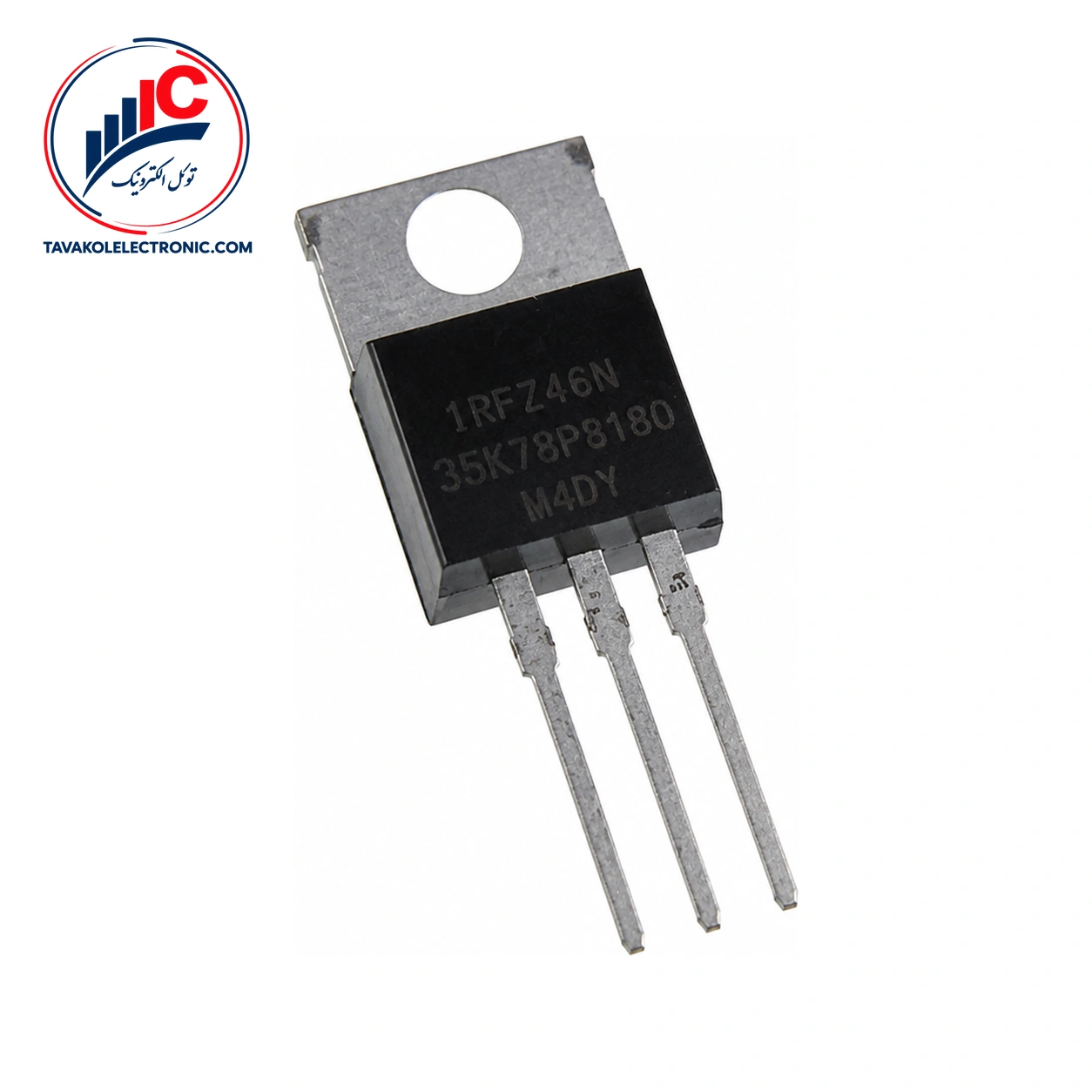

معرفی ماسفت IRFZ46

IRFZ46 یک ماسفت توان از نوع HEXFET Power MOSFET با پکیج TO-220 است. این قطعه برای کاربردهای تجاری-صنعتی معرفی شده و سطح توان تلفاتی آن تقریباً تا 50 W ذکر شده است.

برای مقایسه قطعات هم‌دسته، می‌توانید مشاهده ماسفت را بررسی کنید.

مشخصات اصلی IRFZ46

مهم‌ترین مشخصات این قطعه در جدول زیر آمده است.

مشخصه مقدار
نوع قطعه HEXFET Power MOSFET
پکیج TO-220
ولتاژ شکست درین-سورس حداقل 50 V
مقاومت روشن استاتیک درین-سورس حداکثر 0.024 Ω
شارژ کل گیت حداکثر 66 nC

ولتاژ شکست درین-سورس حداقل 50 V است و با VGS=0 V و ID=250 µA در دمای اتصال 25°C تعریف شده است. حداکثر مقاومت روشن استاتیک درین-سورس 0.024 Ω است که با VGS=10 V و ID=32 A در دمای اتصال 25°C مشخص شده است.


رفتار سوئیچینگ و حدود مجاز ماسفت IRFZ46

شارژ کل گیت حداکثر 66 nC است و در شرایط ID=54 A و دمای اتصال 25°C مشخص شده است. زمان تأخیر روشن‌شدن به‌صورت معمولی 12 ns با VDD=28 V، زمان صعود معمولی 120 ns با ID=54 A، زمان تأخیر خاموش‌شدن معمولی 42 ns با RG=9.1 Ω و زمان نزول معمولی 95 ns با RD=0.49 Ω اعلام شده‌اند.

حدود مطلق مجاز IRFZ46

جریان درین پیوسته حداکثر 50 A در Tc=25°C و VGS=10 V، و حداکثر 38 A در Tc=100°C و VGS=10 V است. جریان درین پالسی نیز حداکثر 220 A است و برای حالت تکرارشونده با محدودیت عرض پالس توسط بیشینه دمای اتصال بیان شده است.

حداکثر ولتاژ گیت-سورس ±20 V است. بازه دمای اتصال و نگهداری از 55- تا 175+ درجه سلسیوس اعلام شده است.


قیمت و خرید IRFZ46 از توکل الکترونیک

برای دریافت استعلام قیمت و موجودی روز این قطعه، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

پیش از ثبت سفارش، پارت‌نامبر این ماسفت و پکیج TO-220 را با نیاز خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، حضور فیزیکی در بازار جمهوری تهران و ارائه خدمات تأمین برای سفارش‌های مختلف را دارد.


سؤالات متداول درباره IRFZ46

IRFZ46 چه نوع قطعه‌ای است؟

این قطعه یک HEXFET Power MOSFET با پکیج TO-220 است که برای کاربردهای تجاری-صنعتی معرفی شده است.

ولتاژ شکست و مقاومت روشن IRFZ46 چقدر است؟

حداقل ولتاژ شکست درین-سورس 50 V و حداکثر مقاومت روشن استاتیک درین-سورس 0.024 Ω است. هر دو مقدار با شرایط آزمون مشخصی تعریف شده‌اند.


جمع‌بندی و ثبت سفارش

این ماسفت توان با پکیج TO-220، ولتاژ شکست حداقل 50 V و مقاومت روشن حداکثر 0.024 Ω عرضه شده است. شارژ گیت و زمان‌های سوئیچینگ آن نیز برای ارزیابی عملکرد در شرایط مشخص ارائه شده‌اند. برای دریافت قیمت، موجودی روز یا پیش‌فاکتور، سفارش خود را با ذکر دقیق پارت‌نامبر ثبت کنید.

توضیحات تکمیلی

Part Number

IRFZ46

پکیج

TO-220AB

مشخصات فنی

VDS: 50 V, ID: 50 A

نقد و بررسی‌ها

درمورد این محصول دیدگاه درج کنید.

هنوز بررسی‌ای ثبت نشده است.
