ماسفت SUD50N024-09P

ویژگی‌ها
Part NumberSUD50N024-09P
پکیجTO-252
Channel TypeN-Channel
مشخصات فنیVDS: 22 V, ID: 49 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

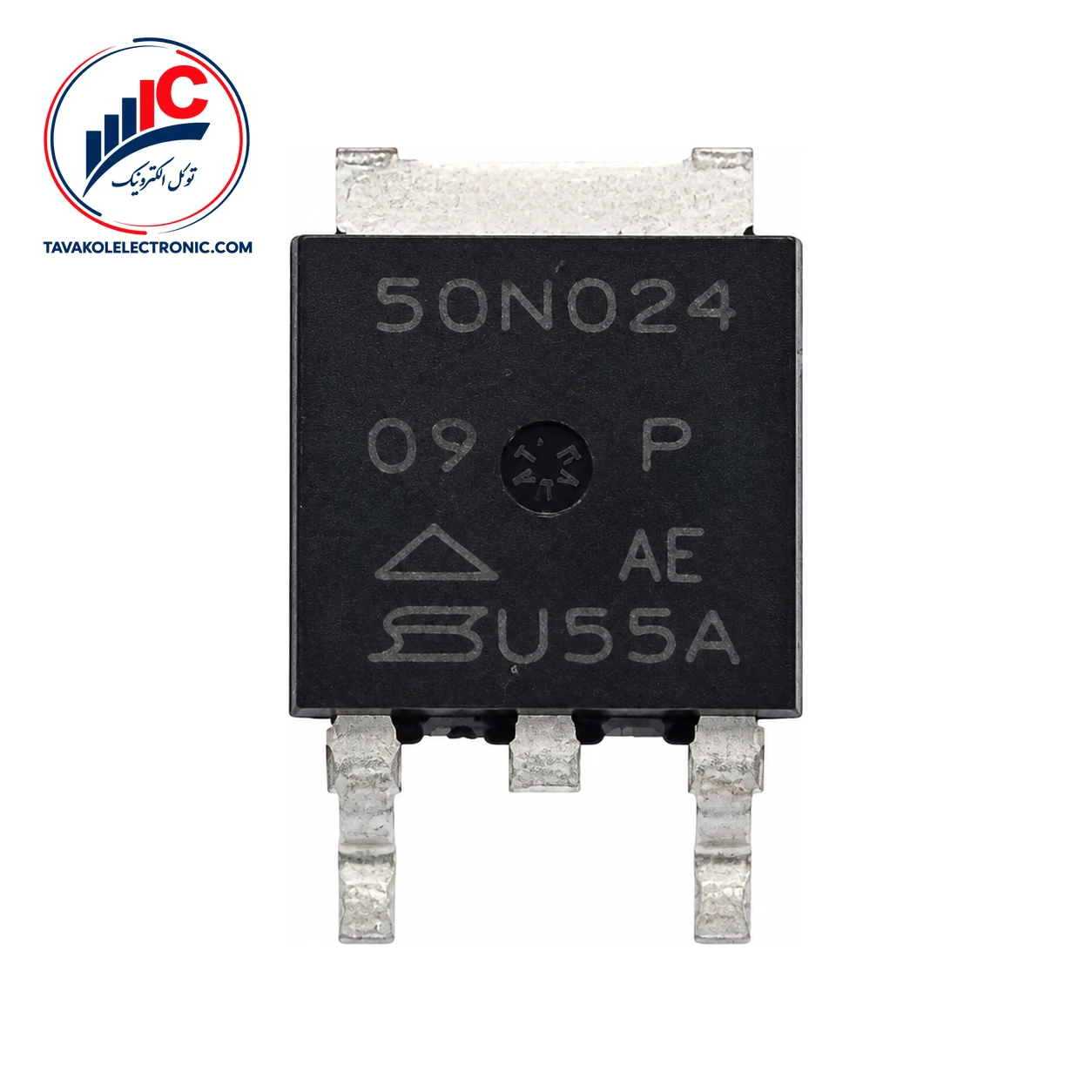

معرفی ماسفت SUD50N024-09P

SUD50N024-09P یک ماسفت N-Channel از شرکت Vishay با پکیج TO-252 است. این قطعه برای مبدل‌های DC/DC باک سنکرون سمت بالا در کاربردهای دسکتاپ و سرور معرفی شده و می‌تواند در طراحی‌های توان مورد بررسی قرار گیرد.

پکیج TO-252 برای مدارهای قدرت مناسب است، اما پیش از جایگزینی یا مونتاژ باید ابعاد، الگوی PCB و شرایط حرارتی مدار بررسی شود.

مشخصات کلیدی SUD50N024-09P

مشخصه مقدار
نوع کانال N-Channel
پکیج TO-252
ولتاژ شکست درین-سورس حداقل 22 V
مقاومت روشن در VGS = 10 V 0.008 Ω typ. / 0.0095 Ω max.
کاربرد اعلام‌شده مبدل DC/DC باک سنکرون سمت بالا

برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.


پارامترهای الکتریکی SUD50N024-09P

مقاومت روشن درین-سورس این قطعه در VGS برابر 10 V و جریان درین 20 A، مقدار معمولی 0.008 Ω و حداکثر 0.0095 Ω دارد. در VGS برابر 4.5 V و همان جریان 20 A، این مقادیر به‌ترتیب 0.0135 Ω معمولی و 0.017 Ω حداکثر هستند.

ولتاژ آستانه گیت بین 0.8 V حداقل و 3.0 V حداکثر اعلام شده است. این پارامتر به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت در یک ولتاژ خاص نیست. بار کل گیت نیز 10.5 nC به‌صورت معمولی و 16 nC به‌صورت حداکثر است.

ظرفیت ورودی معمولی قطعه 1300 pF است که با شرایط VGS برابر صفر، VDS برابر 10 V و فرکانس 1 MHz اندازه‌گیری شده است. دیود سورس-درین نیز در جریان مستقیم 50 A، ولتاژ مستقیم 1.2 V معمولی و 1.5 V حداکثر دارد.

نکات انتخاب و بررسی فنی

ولتاژ شکست درین-سورس حداقل 22 V است و با شرایط VGS = 0 V و ID = 250 mA مشخص شده است. همچنین مقادیر مقاومت روشن، بار گیت و ظرفیت ورودی باید همراه با توپولوژی مبدل، فرکانس سوئیچینگ و توانایی درایور گیت ارزیابی شوند.

جریان‌های 49 A در دمای کیس 25 °C، 34 A در دمای کیس 100 °C و جریان پالسی 100 A در دسته محدودیت‌های حداکثر قرار می‌گیرند، نه مشخصه کار عادی. محدوده دمای اتصال و ذخیره‌سازی نیز از −55 °C تا 175 °C به‌عنوان حد مجاز اعلام شده است. ولتاژ حداکثر درین-سورس 22 V و ولتاژ حداکثر گیت-سورس ±20 V نیز باید به‌عنوان Absolute Maximum Rating در طراحی لحاظ شوند.


قیمت و خرید SUD50N024-09P

توکل الکترونیک امکان ارسال به سراسر کشور را فراهم کرده و حضور فیزیکی آن در بازار جمهوری تهران نیز پیگیری حضوری سفارش را ممکن می‌کند. هنگام ثبت درخواست، پارت‌نامبر کامل SUD50N024-09P و تعداد موردنیاز را اعلام کنید تا استعلام دقیق‌تری انجام شود.


سؤالات متداول درباره SUD50N024-09P

SUD50N024-09P چه نوع ماسفتی است؟

این قطعه یک ماسفت N-Channel از شرکت Vishay است که در پکیج TO-252 عرضه می‌شود و برای مبدل‌های DC/DC باک سنکرون سمت بالا در کاربردهای دسکتاپ و سرور معرفی شده است.

آیا جریان‌های اعلام‌شده برای کارکرد عادی هستند؟

خیر. مقادیر 49 A، 34 A و 100 A به‌ترتیب در شرایط مشخص، در دسته محدودیت‌های حداکثر یا جریان پالسی قرار دارند و نباید بدون بررسی شرایط حرارتی و مدار به‌عنوان جریان کاری پیوسته در نظر گرفته شوند.

برای سفارش SUD50N024-09P چه اطلاعاتی لازم است؟

پیش از ثبت سفارش، پارت‌نامبر را با درخواست خرید خود تطبیق دهید.


جمع‌بندی و ثبت سفارش

SUD50N024-09P یک ماسفت N-Channel با پکیج TO-252، مقاومت روشن مشخص‌شده در دو سطح VGS و کاربرد اعلام‌شده در مبدل‌های DC/DC باک سنکرون سمت بالا است. برای ثبت سفارش یا استعلام موجودی، مشخصات کامل قطعه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

SUD50N024-09P

پکیج

TO-252

Channel Type

N-Channel

مشخصات فنی

VDS: 22 V, ID: 49 A
