2SK3565 یک ماسفت سیلیکونی کانال N از شرکت Toshiba است که در حالت Enhancement کار می‌کند. کاربرد این قطعه، مدارهای رگولاتور سوئیچینگ است.
این مدل برای تعمیر، تعویض یا طراحی مدارهایی مناسب است که مشخصات آن‌ها با داده‌های قطعه هم‌خوانی دارد. شباهت ظاهری قطعات یا نزدیک بودن شماره فنی، به‌تنهایی جایگزینی را تأیید نمی‌کند.
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel، سیلیکونی، Enhancement |
| کاربرد | رگولاتور سوئیچینگ |
| مقاومت روشن Drain-Source | 2.0 Ω معمولی، 2.5 Ω حداکثر |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V |
| شارژ کل گیت | 28 nC معمولی |
| نصب و پکیج | TOSHIBA 2-10U1B؛ JEITA SC-67 |
مقاومت روشن Drain-Source برابر 2.0 Ω به‌صورت معمولی و 2.5 Ω حداکثر است. این مقادیر در VGS = 10 V، جریان ID = 3 A و دمای محیط Ta = 25°C مشخص شده‌اند.
ولتاژ آستانه گیت بین 2.0 V حداقل و 4.0 V حداکثر قرار دارد؛ شرط آزمون آن VDS = 10 V، ID = 1 mA و Ta = 25°C است. این مقدار، به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت در هر سطح درایو گیت نیست.
هدایت انتقالی مستقیم 4.5 S به‌صورت معمولی، در VDS = 20 V و ID = 3 A اعلام شده است. شارژ کل گیت نیز 28 nC معمولی است و شرایط آن VDD تقریباً 400 V، VGS = 10 V، ID = 5 A و Ta = 25°C است.
زمان‌های سوئیچینگ معمولی شامل زمان خیز 30 ns، زمان روشن‌شدن 70 ns، زمان سقوط 60 ns و زمان خاموش‌شدن 170 ns هستند. این مقادیر در VGS از صفر تا 10 V، جریان ID = 3 A، مقاومت بار RL = 66.7 Ω، ولتاژ VDD تقریباً 200 V و شرایط آزمون مشخص‌شده به‌دست آمده‌اند.
حداکثر ولتاژ Drain-Source برابر 900 V، حداکثر جریان Drain پیوسته 5 A و حداکثر جریان پالسی 15 A برای پالس 1 ms است. این اعداد حدود مطلق هستند، نه مشخصه کار عادی. حداکثر ولتاژ Gate-Source برابر ±30 V و حداکثر دمای کانال 150°C اعلام شده است.
2SK3565 با designation پکیج TOSHIBA 2-10U1B و outline استاندارد JEITA SC-67 ارائه میشود. ترتیب پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب یا تعویض، شماره پایه‌ها را با جهت قرارگیری قطعه روی برد تطبیق دهید.
در انتخاب این ماسفت، فقط به مقدار ولتاژ یا جریان اکتفا نکنید؛ نوع کانال، کاربرد رگولاتور سوئیچینگ، شرایط گیت، مقاومت روشن و شارژ گیت نیز باید با نیاز مدار هماهنگ باشند. برای مشاهده ماسفت و بررسی قطعات این گروه، میتوانید دسته‌بندی مرتبط را ببینید.
مقادیر حدی را به‌عنوان نقطه کار دائمی در نظر نگیرید. همچنین شرایط آزمون مقاومت روشن، ولتاژ آستانه و زمان‌های سوئیچینگ را با ولتاژها، جریان‌ها و شرایط حرارتی واقعی مدار مقایسه کنید.
قیمت و موجودی ماسفت 2SK3565 ممکن است بر اساس وضعیت تأمین و تعداد سفارش تغییر کند. برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است.
این قطعه یک ماسفت سیلیکونی N-channel از نوع Enhancement است و برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است.
پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. جهت قرارگیری پکیج و شماره پایه‌ها را پیش از نصب با برد تطبیق دهید.
خیر. این مقدار حداکثر ولتاژ Drain-Source و یک Absolute Maximum Rating است؛ بنابراین انتخاب نقطه کار باید با توجه به شرایط واقعی مدار و حاشیه اطمینان انجام شود.
این ماسفت Toshiba با نوع کانال N، کاربرد مشخص در رگولاتورهای سوئیچینگ، پکیج TOSHIBA 2-10U1B و ترتیب پایه تعریف‌شده عرضه میشود. پیش از خرید، مشخصات الکتریکی، شرایط آزمون و محدودیت‌های مطلق را با نیاز مدار خود تطبیق دهید. برای دریافت قیمت، موجودی و پیش‌فاکتور، با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK3565 |
|---|---|
| پکیج | TO-220-3 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 5 A |

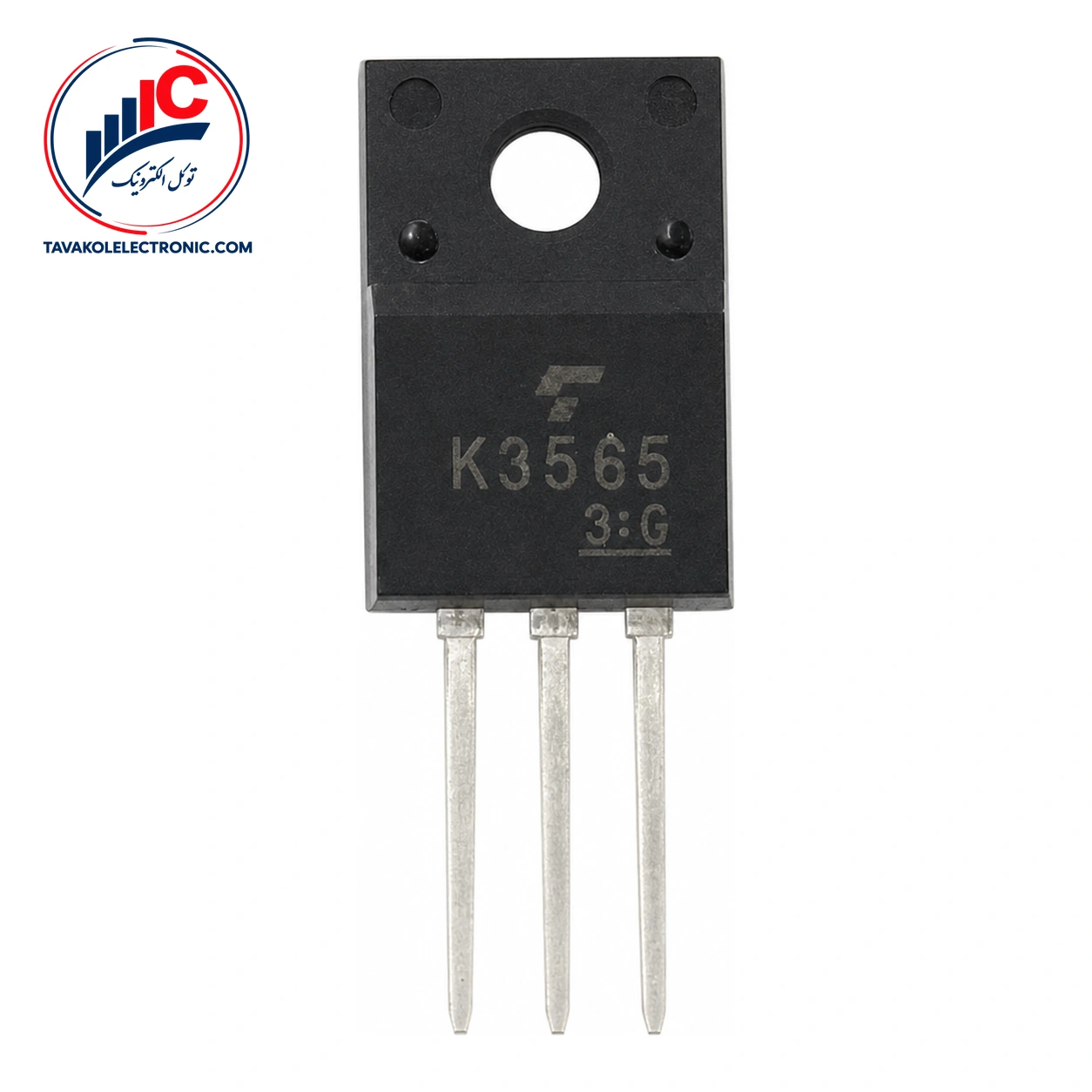

ماسفت 2SK3565
