SKM50GAL123D یک ماژول IGBT قدرت از برند SEMIKRON است که برای استفاده در مدارهای چاپر، کنترل توان و تجهیزات سوئیچینگ صنعتی طراحی شده است. ساختار GAL این محصول با ماژولهای نیمپل متداول تفاوت دارد و شامل یک IGBT قدرت به همراه دیود معکوس CAL و یک دیود سری مستقل است.
ولتاژ کلکتور به امیتر این ماژول 1200 ولت است و جریان کلکتور آن در دمای کیس 25 درجه به 50 آمپر میرسد. در دمای کیس 80 درجه، مقدار جریان مجاز 40 آمپر اعلام شده است. این تفاوت نشان میدهد که برای انتخاب جریان کاری، فقط عدد درجشده در پارتنامبر کافی نیست و وضعیت هیتسینک و دمای واقعی دستگاه نیز باید بررسی شود.
ساختار کماندوکتانس، دیودهای سریع و نرم CAL و بیسپلیت مسی ایزولهشده با فناوری DCB، SKM50GAL123D را برای تعمیر چاپرهای DC، کنترل دور موتور و منابع تغذیه صنعتی مناسب کرده است. این ماژول برای سوئیچینگ طراحی شده و نباید در مدارهای خطی استفاده شود.
برای خرید SKM50GAL123D، استعلام قیمت روز و بررسی موجودی با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | SKM50GAL123D |
| برند | SEMIKRON |
| خانواده | SEMITRANS |
| نوع قطعه | ماژول چاپر IGBT |
| توپولوژی | GAL |
| ساختار داخلی | IGBT، دیود معکوس و دیود سری |
| ولتاژ VCES | 1200 ولت |
| جریان در TC=25°C | 50 آمپر |
| جریان در TC=80°C | 40 آمپر |
| جریان پیک ICM | 100 آمپر |
| ولتاژ گیت VGES | ±20 ولت |
| ولتاژ ایزولاسیون | 2500 ولت AC |
| نوع پکیج | Case D62 / D61 |
| وزن | حدود 160 گرم |
ساختار داخلی SKM50GAL123D امکان استفاده از آن را در مدارهای مختلف کنترل توان فراهم میکند. کاربردهای قابلبررسی این محصول عبارتاند از:
هرچند این کاربردها در دیتاشیت خانواده ذکر شدهاند، انتخاب نهایی باید بر اساس توپولوژی دستگاه انجام شود. وجود ولتاژ و جریان مشابه در یک ماژول دیگر، جایگزینی مستقیم آن را تضمین نمیکند.
برای مشاهده قطعات مشابه، میتوانید دسته خرید ماژول IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
مدل SKM50GB123D یک ماژول نیمپل است که از دو IGBT و دو دیود معکوس تشکیل شده است. در مقابل، SKM50GAL123D ساختار چاپر دارد و شامل یک IGBT، یک دیود آنتیپارالل و یک دیود سری است.
در نتیجه، تفاوت این دو مدل فقط در نام یا تعداد پایهها نیست؛ بلکه مسیر عبور جریان و نحوه اتصال آنها در مدار کاملاً متفاوت است. استفاده از مدل GB بهجای GAL یا برعکس میتواند باعث اتصال اشتباه باس DC و آسیبدیدن مدار قدرت شود.
پیش از سفارش SKM50GAL123D موارد زیر را کنترل کنید:
این محصول IPM نیست و مدار گیتدرایور یا حفاظت کامل داخل آن قرار ندارد. بنابراین سلامت درایور، مقاومت گیت و مدار حفاظت اتصال کوتاه باید قبل از نصب بررسی شود.
| پارامتر | مقدار دیتاشیت |
|---|---|
| VCES | 1200 ولت |
| IC در TC=25°C | 50 آمپر |
| IC در TC=80°C | 40 آمپر |
| ICM | 100 آمپر |
| VGES | ±20 ولت |
| VCE(sat) معمول در 40A و 25°C | حدود 2.5 ولت |
| حداکثر VCE(sat) در 40A | 3 ولت |
| توان تلفاتی هر IGBT | 310 وات |
| مقاومت حرارتی IGBT | 0.4°C/W |
| مقاومت حرارتی دیود | 0.7°C/W |
| مقاومت حرارتی ماژول | 0.05°C/W |
| Visol | 2500 ولت AC |
مقادیر تلفات سوئیچینگ در شرایط آزمون شامل باس 600 ولت، جریان 40 آمپر، دمای پیوند 125 درجه و مقاومت گیت 27 اهم اندازهگیری شدهاند. این مقادیر با تغییر شرایط مدار تغییر میکنند.
پیش از نصب SKM50GAL123D، سطح هیتسینک باید کاملاً صاف و تمیز شود. خمیر حرارتی باید بهشکل لایهای نازک و یکنواخت استفاده شود تا انتقال حرارت بهدرستی انجام گیرد.
گشتاور پیچ اتصال ماژول به هیتسینک M6 بین 3 تا 5 نیوتنمتر و گشتاور ترمینالهای M5 بین 2.5 تا 5 نیوتنمتر است. سفتکردن بیشازحد پیچها میتواند به بیسپلیت یا ترمینالها آسیب بزند.
قبل از راهاندازی، گیتدرایور، خازن DC Link، مدار پیششارژ، اسنابر، فیوز قدرت و اتصال کوتاه احتمالی بار بررسی شوند. رعایت اصول ESD در زمان حمل و نصب نیز ضروری است.
توکل الکترونیک با تمرکز بر قطعات الکترونیک قدرت، امکان بررسی کد و ساختار محصول را پیش از سفارش فراهم میکند.
برای استعلام قیمت و موجودی SKM50GAL123D با واحد فروش توکل الکترونیک تماس بگیرید.
این محصول یک ماژول چاپر IGBT شامل یک IGBT قدرت، دیود معکوس و دیود سری است.
ولتاژ آن 1200 ولت است. جریان کلکتور در دمای کیس 25 درجه 50 آمپر و در دمای کیس 80 درجه 40 آمپر اعلام شده است.
خیر. ساختار GAL با نیمپل GB متفاوت است و مسیر داخلی دیودها و IGBT یکسان نیست.
بله، DC Chopper از کاربردهای معرفیشده برای این خانواده است؛ اما پینآوت، جریان و گیتدرایور باید با دستگاه مطابقت داشته باشند.
خیر. مدار داخلی مدل GB نیمپل است، درحالیکه این محصول ساختار چاپر GAL دارد.
| Part Number | SKM50GAL123D |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 50A-1200V |

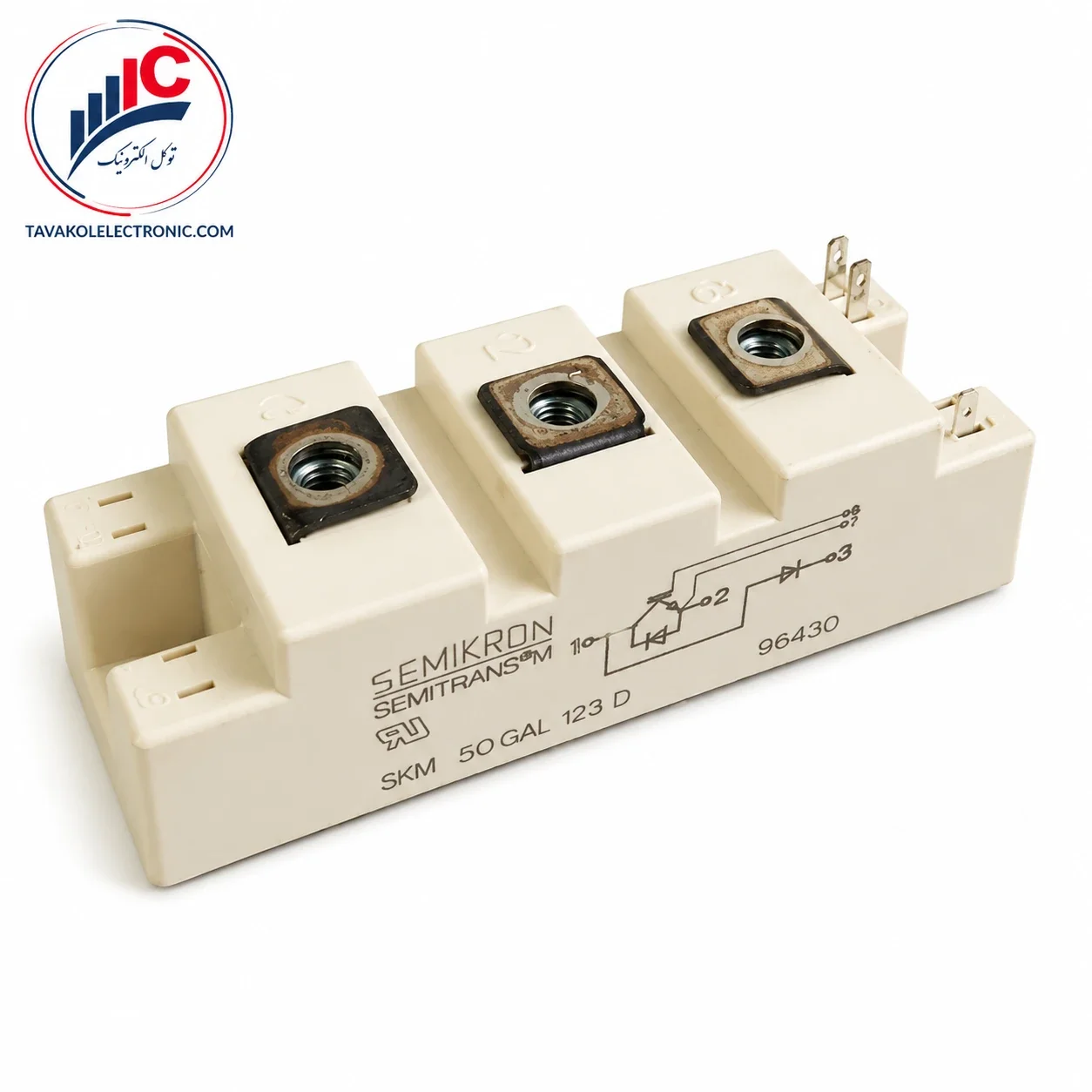

ماژول IGBT سمیکرون مدل SKM50GAL123D
