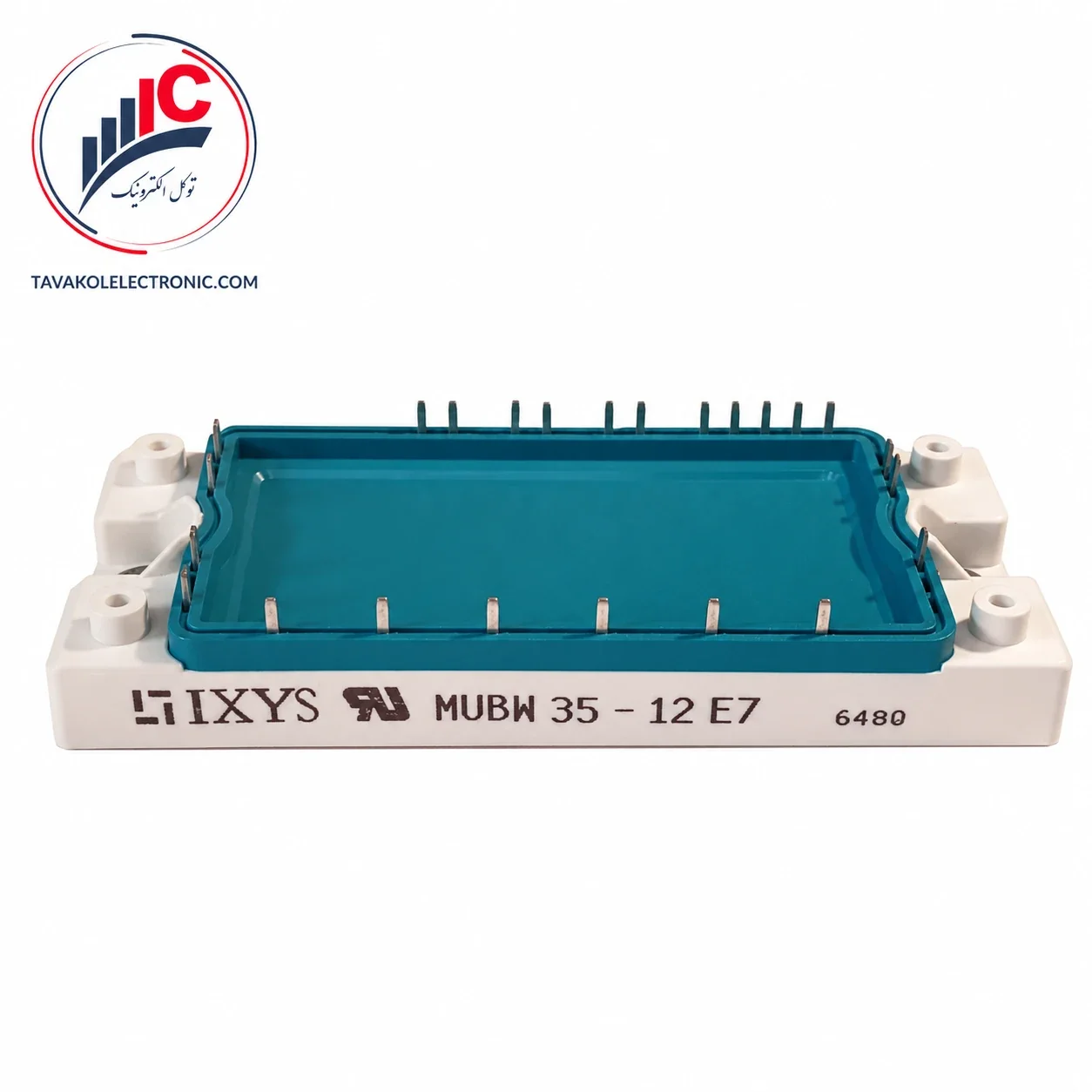

در سیستمهای اتوماسیون صنعتی که با ولتاژهای بالا سروکار دارند، استفاده از ماژولهای یکپارچه (CBI) نقشی کلیدی در افزایش راندمان و کاهش ابعاد بردهای کنترلی ایفا میکند. ماژول MUBW35-12E7 از محصولات شاخص شرکت IXYS است که با تکنولوژی NPT3-IGBT طراحی شده است. این قطعه به صورت یکپارچه شامل پل یکسوساز ورودی سهفاز، چاپر ترمز و اینورتر سهفاز خروجی است که برای کنترل دقیق موتورهای الکتریکی در محیطهای سخت صنعتی بهینهسازی شده است.
متقاضیانی که در پی احیای درایوهای فرکانسی یا سیستمهای اینورتری خود هستند، خرید MUBW35-12E7 را به دلیل پایداری دمایی بالا و ساختار مستحکم آن ترجیح میدهند. این ماژول با داشتن سنسور حرارتی داخلی (NTC)، ایمنی بالایی در برابر خطرات ناشی از داغ شدن بیش از حد (Overheating) فراهم میکند. جهت مشاهده سایر قطعات مشابه و بررسی گزینههای جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وبسایت توکل الکترونیک مراجعه کنید.
ماژول MUBW35-12E7 از نسل سوم تکنولوژی NPT (Non-Punch Through) بهره میبرد. این فناوری باعث شده است که قطعه در ولتاژ ۱۲۰۰ ولت دارای پایداری بسیار بالایی باشد. از ویژگیهای بارز این ماژول میتوان به افت ولتاژ اشباع (VCE sat) بسیار کم اشاره کرد که باعث کاهش تلفات هدایتی و در نتیجه کاهش نیاز به سیستمهای خنککننده حجیم میشود.
ساختار داخلی این ماژول به گونهای است که دیودهای آن برای بازیابی سریع (Fast Recovery) طراحی شدهاند تا در فرکانسهای سوئیچینگ بالا، نویزهای الکترومغناطیسی و تلفات سوئیچینگ به حداقل برسند. همچنین، ایزولاسیون الکتریکی بالا در کفی ماژول، امکان نصب آن را در کنار سایر قطعات قدرت بر روی یک هیتسینک مشترک با اطمینان کامل فراهم میکند.
دادههای استخراج شده از دیتاشیت رسمی برای این پارتنامبر در جدول زیر گردآوری شده است:
| مشخصات فنی و پارامترهای عملیاتی کالا | مقدار نامی استاندارد | واحد اندازهگیری متنی |
|---|---|---|
| حداکثر ولتاژ قابل تحمل بخش اینورتر | ۱۲۰۰ | ولت |
| جریان نامی کلکتور اینورتر (در دمای ۲۵ درجه) | ۵۲ | آمپر |
| حداکثر ولتاژ معکوس تکراری مبدل (رکتیفایر) | ۱۶۰۰ | ولت |
| جریان نامی خروجی مستقیم مبدل | ۴۲ | آمپر |
| تحمل جریان لحظهای مبدل (۱۰ میلیثانیه) | ۳۰۰ | آمپر |
| حداکثر ولتاژ بخش چاپر ترمز | ۱۲۰۰ | ولت |
| جریان نامی کلکتور ترمز (در دمای ۲۵ درجه) | ۳۵ | آمپر |
| ولتاژ عایقبندی نسبت به کفی | ۲۵۰۰ | ولت متناوب |
| گستره دمای کاری | ۴۰- تا ۱۵۰+ | درجه سانتیگراد |
برای تضمین طول عمر MUBW35-12E7، رعایت نکات حرارتی الزامی است. با توجه به توانایی تحمل جریان تا ۵۲ آمپر، استفاده از هیتسینک با سطح مقطع کافی و خمیر سیلیکون با رسانایی حرارتی بالا ضروری است. توصیه میشود پس از نصب قطعه، دمای سنسور NTC داخلی را از طریق سیستم کنترلی درایو پایش کنید تا در صورت عبور از دمای ایمن، فرآیند حفاظتی فعال شود.
فروشگاه توکل الکترونیک با درک اهمیت پروژههای صنعتی، اصالت و سلامت قطعه MUBW35-12E7 را تضمین میکند. ماژولهای عرضهشده در این مجموعه از گرید صنعتی بوده و تمامی استانداردهای شرکت IXYS را دارا میباشند. جهت دریافت مشاوره فنی برای انتخاب مناسبترین جایگزین یا خرید نهایی، کارشناسان ما آماده پاسخگویی به شما هستند.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت IXYS مراجعه نمایید.
۱. این ماژول در چه کاربردهایی استفاده میشود؟ این ماژول برای درایوهای کنترل دور موتور (VFD)، مبدلهای انرژی خورشیدی و سیستمهای تغذیه صنعتی که نیاز به بخش ترمز دارند، بسیار ایدهآل است.
۲. سنسور NTC در این ماژول چه کاربردی دارد؟ این سنسور وظیفه اندازهگیری دمای بدنه ماژول را بر عهده دارد و به برد کنترلی درایو اجازه میدهد از داغ شدن بیش از حد ماژول جلوگیری کند.
۳. حداکثر ولتاژ قابل تحمل این ماژول چقدر است؟ این ماژول در بخش اینورتر و چاپر ترمز قادر به تحمل ولتاژ حداکثر ۱۲۰۰ ولت است.
۴. آیا کفی این ماژول نسبت به پایهها ایزوله است؟ بله، کفی این قطعه کاملاً ایزوله شده است تا بتوان آن را مستقیماً بر روی هیتسینک فلزی سیستم نصب کرد.
۵. تکنولوژی NPT3 در این قطعه چه مزیتی دارد؟ این فناوری باعث افزایش سرعت سوئیچینگ و کاهش تلفات حرارتی در ولتاژهای بالا (۱۲۰۰ ولت) نسبت به نسلهای قدیمیتر میشود.
| Part Number | MUBW35-12E7 |
|---|---|
| برند | IXYSMake Term Primary |
| مشخصات فنی | 52A-1200V |
