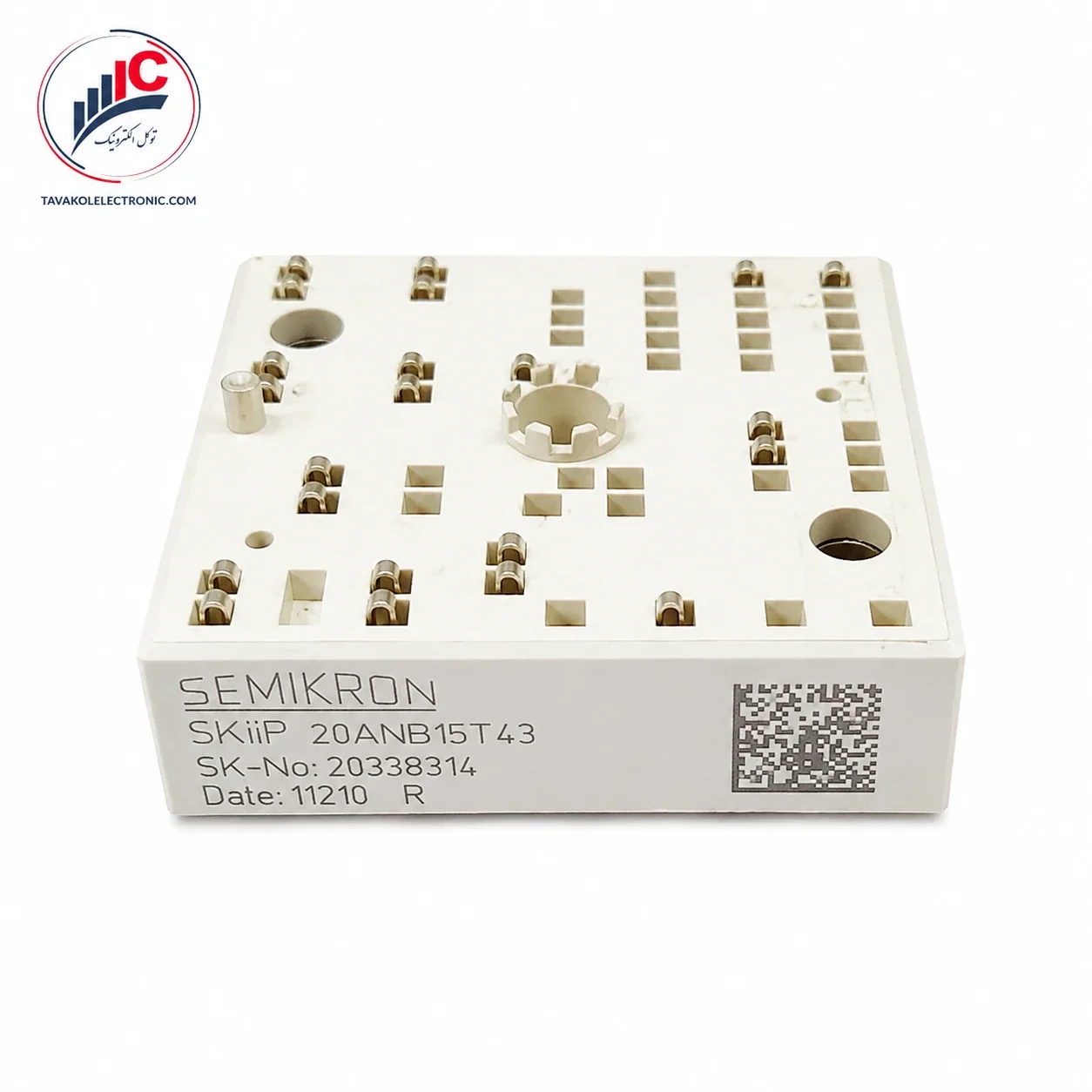

SKiiP20ANB15T43 یک ماژول قدرت سمیکرون از خانواده MiniSKiiP است که بخش پل دیود سهفاز ورودی و چاپر ترمز IGBT را در یک پکیج فشرده ارائه میدهد. این ساختار برای تجهیزات صنعتی طراحی شده است که علاوه بر تبدیل برق سهفاز AC به ولتاژ DC، به مدار کنترل انرژی برگشتی و مقاومت ترمز نیاز دارند.
در ساختار ANB، پل رکتیفایر سهفاز وظیفه ایجاد باس DC را بر عهده دارد و بخش IGBT Braking Chopper انرژی اضافی باس را از طریق مقاومت ترمز تخلیه میکند. به همین دلیل این ماژول برای تعمیر درایوهای صنعتی، اینورترها، سیستمهای کنترل موتور و تجهیزات دارای ترمز دینامیکی قابل بررسی است. ساختار ANB در مستندات رسمی این خانواده بهعنوان 3-phase bridge rectifier + IGBT braking chopper معرفی شده است.
طراحی فشرده، اتصالات فنری و تجمیع چند بخش قدرت در یک ماژول، مونتاژ مدار را سادهتر میکند؛ اما همین موضوع باعث میشود جایگزینی آن فقط بر اساس شباهت ظاهری امکانپذیر نباشد. پینآوت، نوع مدار، ولتاژ باس، مدار فرمان چاپر و ابعاد نصب باید با برد اصلی دستگاه تطبیق داده شوند.
برای استعلام قیمت و موجودی SKiiP20ANB15T43 اورجینال، با توکل الکترونیک تماس بگیرید.
| ویژگی | مقدار |
|---|---|
| پارتنامبر | SKiiP20ANB15T43 |
| شماره فنی Semikron | 20338314 |
| برند | SEMIKRON |
| خانواده | MiniSKiiP |
| نوع قطعه | ماژول رکتیفایر و چاپر ترمز |
| ساختار مدار | پل دیود سهفاز + IGBT Braking Chopper |
| کلاس رکتیفایر خانواده ANB15 | 1500V |
| کلاس IGBT خانواده | 1200V |
| دیود هرزگرد چاپر | دارد |
| نوع اتصال | اتصالات فنری روی PCB |
| کاربرد اصلی | درایو، اینورتر، مدار باس DC و ترمز دینامیکی |
| وضعیت دیتاشیت | دیتاشیت مستقیم نسخه T43 در دسترس نیست |
کد دقیق و شماره فنی این محصول در فهرست محصولات SEMIKRON ثبت شده است. کلاسهای ولتاژی بخش رکتیفایر و چاپر بر مبنای مستندات رسمی خانواده ANB15 بیان شدهاند و برای جایگزینی نهایی باید با مدار دستگاه تطبیق داده شوند.
این ماژول قدرت در تجهیزاتی قابل استفاده است که به پل رکتیفایر سهفاز و مدار چاپر ترمز نیاز دارند، از جمله:
در زمان کاهش سرعت موتور، انرژی برگشتی میتواند ولتاژ باس DC را افزایش دهد. بخش چاپر ترمز با فعالکردن مقاومت ترمز، این انرژی را کنترل میکند و از افزایش بیشازحد ولتاژ باس جلوگیری میکند. این عملکرد یکی از دلایل اصلی استفاده از ماژول رکتیفایر و چاپر ترمز سمیکرون در درایوهای صنعتی است.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
جهت بررسی اسناد فنی ، میتوانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید
این محصول فقط یک ماژول IGBT ساده یا پل دیود معمولی نیست. داخل آن بخش رکتیفایر سهفاز و مدار چاپر ترمز قرار گرفته است؛ بنابراین جایگزینی اشتباه میتواند باعث اختلال در باس DC، عملنکردن مقاومت ترمز یا آسیب به مدار فرمان شود.
پیش از خرید یا نصب، موارد زیر بررسی شوند:
اگر روی قطعه قبلی کد ANB درج شده است، مدلهای NAB نباید صرفاً به دلیل شباهت ظاهری جایگزین آن شوند. ساختار NAB معمولاً علاوه بر رکتیفایر و چاپر، بخش اینورتر سهفاز را نیز شامل میشود؛ در حالی که ساختار ANB به رکتیفایر سهفاز و چاپر ترمز اختصاص دارد.
| پارامتر | مقدار |
|---|---|
| ساختار فنی | 3-Phase Bridge Rectifier + IGBT Braking Chopper |
| کلاس ولتاژ رکتیفایر | 1500V |
| کلاس ولتاژ IGBT چاپر | 1200V |
| ولتاژ گیت خانواده | ±20V |
| سنسور دما | قابل بررسی بر اساس نسخه ماژول |
| نوع پکیج | MiniSKiiP |
| اتصال برد | Spring Contact |
| شماره فنی | 20338314 |
| اطلاعات نیازمند دیتاشیت مستقیم | جریان دقیق، تلفات، مقاومت حرارتی و زمانهای سوئیچینگ |
مقادیر عددی جریان، انرژی سوئیچینگ و مقاومت حرارتی عمداً در این صفحه درج نشدهاند؛ زیرا دیتاشیت مستقیم نسخه T43 پیدا نشد و استفاده از مشخصات مدلهای مشابه میتواند باعث انتخاب اشتباه شود.
پکیج MiniSKiiP از اتصال فشاری و فنری برای ارتباط با PCB استفاده میکند. فشار نصب باید یکنواخت باشد و تمام نقاط تماس کاملاً سالم، تمیز و بدون خوردگی باشند. اتصال ضعیف میتواند باعث مقاومت تماسی بالا، داغشدن نقطهای و ایجاد خطای متناوب در دستگاه شود.
پیش از نصب ماژول جدید، مدار چاپر ترمز و مقاومت ترمز حتماً تست شوند. اتصال کوتاه در مقاومت ترمز، خرابی گیت درایور یا افزایش غیرعادی ولتاژ باس میتواند ماژول جدید را بلافاصله آسیب بزند.
همچنین خازنهای DC Link، پل ورودی، فیوزها، مدار پیششارژ و سنسورهای ولتاژ باید بررسی شوند. تعویض قطعه بدون پیدا کردن علت خرابی قبلی، احتمال سوختن مجدد بخش قدرت را افزایش میدهد.
در قطعات کمیاب و قدیمی مانند ماژولهای MiniSKiiP SEMIKRON، تطبیق کد و اصالت کالا اهمیت زیادی دارد. یک حرف متفاوت در پارتنامبر میتواند نشاندهنده تغییر کامل ساختار داخلی ماژول باشد.
توکل الکترونیک تأمینکننده ماژولهای قدرت صنعتی، IGBT، MiniSKiiP، IPM، رکتیفایر، پل دیود، تریستور و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان بررسی ظاهری کالا، تطبیق کد، استعلام موجودی و دریافت مشاوره پیش از خرید را برای تعمیرکاران و واحدهای نگهداری فراهم میکند.
برای خرید ماژول رکتیفایر و چاپر ترمز سمیکرون، با توکل الکترونیک تماس بگیرید.
این محصول یک ماژول قدرت MiniSKiiP سمیکرون با ساختار پل رکتیفایر سهفاز بههمراه چاپر ترمز IGBT است. ساختار ANB در دیتاشیتهای رسمی این خانواده با همین آرایش معرفی شده است.
بر اساس ساختار ANB، خیر. این ماژول شامل پل رکتیفایر سهفاز و چاپر ترمز است. ساختارهایی مانند NAB علاوه بر این دو بخش، اینورتر سهفاز را نیز در خود جای میدهند.
ANB به ساختار رکتیفایر سهفاز و چاپر ترمز اشاره دارد، در حالی که NAB معمولاً ساختار کاملتر رکتیفایر، چاپر ترمز و اینورتر سهفاز را شامل میشود. به همین دلیل این دو کد جایگزین مستقیم یکدیگر نیستند.
شماره فنی ثبتشده برای این مدل 20338314 است.
این قطعه برای درایوهای صنعتی، مدارهای باس DC، سیستمهای دارای مقاومت ترمز، تجهیزات کنترل موتور و ماشینآلاتی که به ترمز دینامیکی نیاز دارند قابل بررسی است.
مدار گیت چاپر، مقاومت ترمز، خازنهای DC Link، فیوزهای ورودی، مدار پیششارژ، پینآوت برد و اتصالات فنری باید بررسی شوند.
خیر. پل دیود معمولی بخش IGBT Braking Chopper را ندارد و نمیتواند عملکرد کنترل انرژی برگشتی و مقاومت ترمز را انجام دهد.
| Part Number | SKIIP20NAB15T43 |
|---|---|
| برند | SEMIKRON |
| مشخصات فنی | 1500V |
