خرید و قیمت STGIF7CH60TS-L / GIF7CH60TS-L

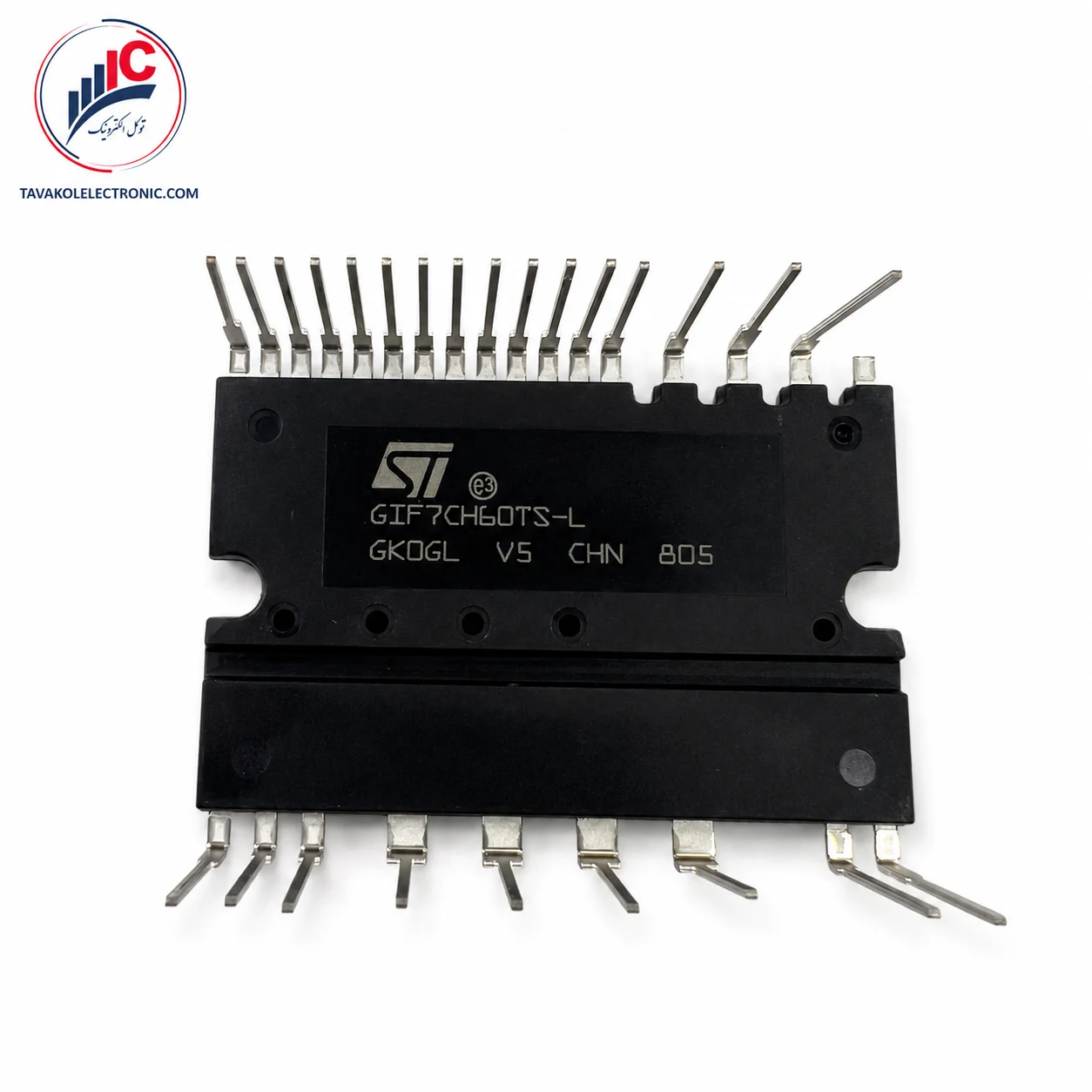

STGIF7CH60TS-L یک ماژول قدرت هوشمند سه‌فاز از سری SLLIMM نسل دوم شرکت STMicroelectronics است. این قطعه با نوشته GIF7CH60TS-L روی بدنه عرضه می‌شود و برای راه‌اندازی موتورهای سه‌فاز در لوازم خانگی، سیستم‌های تهویه و تجهیزات کنترل دور مناسب است.

این ماژول یک پل اینورتر سه‌فاز کامل شامل شش IGBT، دیودهای هرزگرد و دو مدار کنترل اختصاصی برای بخش High-Side و Low-Side را در یک پکیج قرار می‌دهد. این ساختار تعداد قطعات مجزای برد را کاهش داده و طراحی بخش قدرت را فشرده‌تر می‌کند.

برای خرید STGIF7CH60TS-L می‌توانید هر دو نام STGIF7CH60TS-L و GIF7CH60TS-L را هنگام استعلام اعلام کنید. اگر روی قطعه قبلی فقط GIF7CH60TS-L نوشته شده، این موضوع طبیعی است و به معنی ناقص‌بودن کد یا متفاوت‌بودن محصول نیست.

قیمت GIF7CH60TS-L براساس موجودی، تعداد سفارش، وضعیت نو یا استوک و شرایط بازار تعیین می‌شود. برای دریافت قیمت روز، تصویر قطعه قبلی، تعداد موردنیاز و شماره برد دستگاه را برای توکل الکترونیک ارسال کنید.

امکان فروش تکی و عمده، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه

مشخصه	مقدار
سازنده	STMicroelectronics
کد رسمی سفارش	STGIF7CH60TS-L
نوشته روی قطعه	GIF7CH60TS-L
نوع قطعه	ماژول IPM سه‌فاز
عنصر قدرت	TFS IGBT همراه دیود هرزگرد
ولتاژ کلکتور–امیتر	600V
جریان پیوسته	10A در دمای کیس 25°C
جریان پالسی	20A برای کمتر از 1ms
ورودی کنترلی	TTL/CMOS سازگار با 3.3V و 5V
پکیج	SDIP2F-26L نوع L، تعداد 26 پایه

در دمای کیس 80 درجه سانتی‌گراد، جریان پیوسته اعلام‌شده 7 آمپر است. جریان واقعی قابل‌تحمل به دمای کاری، هیت‌سینک، فرکانس PWM و شرایط موتور بستگی دارد.

ویژگی‌ها و مزایای GIF7CH60TS-L

ماژول GIF7CH60TS-L از IGBTهای نوع Trench Gate Field-Stop استفاده می‌کند که برای تحمل شرایط سوئیچینگ و اتصال کوتاه طراحی شده‌اند. این محصول امکان کنترل یک موتور سه‌فاز را با فرمان مستقیم از میکروکنترلر فراهم می‌کند.

مهم‌ترین ویژگی‌های محصول عبارت‌اند از:

پل اینورتر کامل سه‌فاز 600 ولت
جریان نامی 10 آمپر
شش IGBT قدرت و دیودهای هرزگرد داخلی
دو مدار درایور مستقل برای بخش بالا و پایین
ورودی‌های منطقی 3.3 و 5 ولت
دیودهای بوت‌استرپ داخلی
حفاظت افت ولتاژ درایورها
حفاظت اتصال کوتاه
عملکرد Smart Shutdown
ورودی خاموش‌کردن و خروجی اعلام خطا
خروجی امیتر جداگانه برای هر فاز پایین
مقایسه‌گر داخلی جهت تشخیص اضافه‌جریان
سنسور دمای داخلی با خروجی TSO
ترمیستور NTC داخلی 85 کیلو‌اهم
پکیج کاملاً عایق با تحمل عایقی حداقل 1500Vrms
عملکرد مناسب در فرکانس PWM تا 20kHz

حفاظت‌های داخلی ماژول

STGIF7CH60TS-L از حفاظت افت ولتاژ تغذیه درایورها پشتیبانی می‌کند. اگر ولتاژ تغذیه کنترل از محدوده مناسب پایین‌تر بیاید، بخش خروجی برای جلوگیری از روشن‌شدن ناقص IGBTها غیرفعال می‌شود.

حفاظت اضافه‌جریان از طریق مقایسه‌گر داخلی و مقاومت شنت خارجی اجرا می‌شود. هنگام تشخیص خطا، عملکرد Smart Shutdown خروجی‌های Low-Side را خاموش کرده و وضعیت خطا را از طریق پایه SD/OD اعلام می‌کند.

سنسور دمای داخلی نیز یک ولتاژ متناسب با دمای تراشه را روی پایه TSO ارائه می‌دهد. علاوه‌بر آن، ترمیستور NTC داخلی امکان پایش حرارتی مستقل را فراهم می‌کند.

وجود این حفاظت‌ها جایگزین فیوز، هیت‌سینک، مقاومت شنت مناسب و طراحی صحیح برد نیست.

کاربردهای STGIF7CH60TS-L

این محصول برای کاربردهای زیر مناسب است:

برد اینورتر ماشین لباس‌شویی
برد کنترل کمپرسور یخچال
کولر گازی و سیستم‌های تهویه
ماشین خیاطی دارای کنترل دور
موتورهای فن سه‌فاز
انواع پمپ اینورتر
کمپرسورهای کم‌مصرف
درایو موتورهای BLDC، PMSM و القایی
بردهای کنترل دور موتور
اینورترهای سه‌فاز لوازم خانگی

وجود STGIF7CH60TS-L در یک گروه دستگاه به معنی سازگاری آن با تمام مدل‌های آن دستگاه نیست. کد قبلی، پین‌آوت، شماره برد و شرایط موتور باید بررسی شوند.

نکات مهم پیش از سفارش

قبل از خرید و نصب موارد زیر را کنترل کنید:

کد رسمی محصول STGIF7CH60TS-L باشد.
نوشته روی بدنه GIF7CH60TS-L بررسی شود.
نبود پیشوند ST روی بدنه به‌عنوان مغایرت تلقی نشود.
لوگوی STMicroelectronics روی محصول وجود داشته باشد.
پکیج SDIP2F-26L نوع L با برد مطابقت داشته باشد.
تعداد، محل و جهت پایه‌ها بررسی شود.
موتور یا کمپرسور اتصال کوتاه نداشته باشد.
پل دیود و خازن باس DC آزمایش شوند.
تغذیه پیشنهادی مدار کنترل در محدوده 13.5 تا 18 ولت باشد.
مقاومت شنت و مدار متصل به پایه CIN بررسی شوند.
زمان مرده حداقل یک میکروثانیه توسط کنترلر ایجاد شود.
فرکانس PWM از 20 کیلوهرتز بیشتر نباشد.
خازن‌های بوت‌استرپ و خازن‌های بای‌پس سالم باشند.
سطح هیت‌سینک تمیز و صاف باشد.
علت خرابی ماژول قبلی پیش از نصب محصول جدید برطرف شود.

ولتاژ پیشنهادی باس DC حداکثر 400 ولت است. مقدار 450 ولت، حداکثر مطلق تغذیه بوده و نباید به‌عنوان ولتاژ عادی کار در نظر گرفته شود.

نصب و خنک‌کاری صحیح

GIF7CH60TS-L هنگام راه‌اندازی موتور گرما تولید می‌کند و باید با خمیر حرارتی مناسب روی هیت‌سینک نصب شود. فشار نامتعادل، سطح تماس آلوده یا خمیر حرارتی خشک‌شده می‌تواند باعث افزایش دمای ماژول شود.

مسیرهای قدرت، مقاومت شنت و خازن‌های بای‌پس باید تا حد امکان نزدیک قطعه قرار بگیرند. سیم‌کشی طولانی در بخش تشخیص جریان ممکن است باعث نویز و فعال‌شدن اشتباه حفاظت شود.

پس از نصب، راه‌اندازی اولیه باید با محدودکننده جریان و تجهیزات حفاظتی انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی GIF7CH60TS-L، فروش تکی و تعدادی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه، می‌توانید تصویر قطعه قبلی، شماره برد و نمای کامل پایه‌ها را ارسال کنید. در تطبیق محصول، هر دو نام رسمی و نام حک‌شده روی بدنه بررسی می‌شوند.
