ماژول IPM مدل SCM1101M

توضیحات

خرید و قیمت SCM1101M

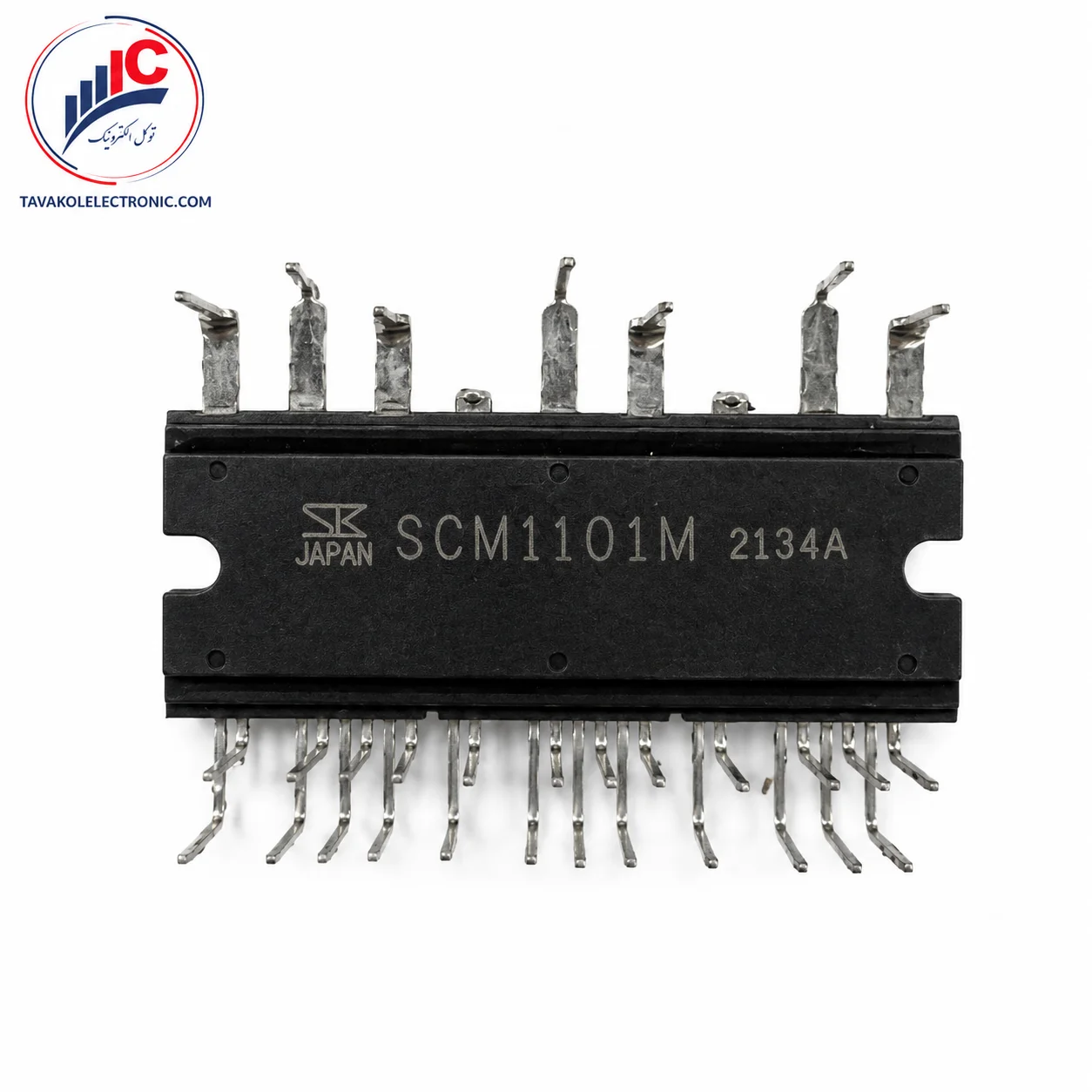

SCM1101M یک ماژول هوشمند قدرت یا IPM برای راه‌اندازی و کنترل موتورهای سه‌فاز است. این محصول مجموعه‌ای شامل شش IGBT قدرت، شش دیود هرزگرد، سه مدار پیش‌درایور و مدار Bootstrap را در یک پکیج Power DIP یکپارچه کرده است. چنین ساختاری تعداد قطعات خارجی موردنیاز برای ساخت طبقه اینورتر را کاهش می‌دهد و تعمیر یا مونتاژ بردهای سازگار را ساده‌تر می‌کند.

این ماژول برای تجهیزات خانگی و تجاری دارای موتور دورمتغیر طراحی شده و می‌تواند با ورودی برق AC در محدوده اعلام‌شده 85 تا 253 ولت کار کند. ولتاژ شکست IGBTهای داخلی 600 ولت و جریان خروجی پیوسته آن در شرایط دیتاشیت 10 آمپر است.

برای خرید SCM1101M باید کد کامل روی قطعه، شکل پکیج، تعداد و محل پایه‌ها و مدار اطراف آن بررسی شود. یکسان‌بودن ولتاژ و جریان دو ماژول به معنی جایگزین‌بودن آن‌ها نیست. تفاوت در پین‌آوت، منطق ورودی، حفاظت اضافه‌جریان یا مدار Bootstrap می‌تواند باعث کارنکردن برد یا آسیب به قطعات شود.

قیمت SCM1101M با توجه به موجودی، تعداد سفارش و شرایط روز بازار تعیین می‌شود. برای استعلام قیمت، تصویر واضح نوشته روی قطعه، نمای کامل پایه‌ها، مدل دستگاه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. امکان بررسی سفارش‌های تکی و تعدادی و صدور پیش‌فاکتور برای مشتریان شرکتی نیز وجود دارد.

مشخصات فنی مهم

عدد 10 آمپر نباید به‌عنوان جریان دائمی تضمین‌شده دستگاه در تمام شرایط در نظر گرفته شود. این مقدار در دمای کیس 25 درجه سانتی‌گراد اندازه‌گیری شده است و با افزایش دما، ضعف هیت‌سینک یا بالا رفتن فرکانس سوئیچینگ، ظرفیت عملی ماژول کاهش پیدا می‌کند.

ویژگی‌ها و مزایای SCM1101M

یکی از مزیت‌های مهم این ماژول، استقلال مدار درایور هر سه نیم‌پل است. هر فاز ورودی‌های High-Side و Low-Side، تغذیه درایور و خروجی خطای مخصوص خود را دارد. این ساختار امکان کنترل دقیق سه فاز U، V و W را فراهم می‌کند.

دیودهای Bootstrap و مقاومت‌های سری محدودکننده جریان هجومی داخل ماژول قرار گرفته‌اند. در نتیجه، تعداد قطعات خارجی مدار تغذیه درایورهای بالایی کاهش پیدا می‌کند. البته خازن‌های Bootstrap همچنان باید مطابق مدار پیشنهادی دیتاشیت در بیرون از قطعه نصب شوند.

مدار جلوگیری از روشن‌شدن هم‌زمان IGBT بالا و پایین نیز در نظر گرفته شده است. اگر هر دو ورودی یک نیم‌پل هم‌زمان فعال شوند، خروجی‌های همان فاز خاموش می‌شوند و سیگنال خطا تولید خواهد شد. بااین‌حال، رعایت زمان مرده مناسب در برنامه کنترلر همچنان ضروری است.

حفاظت افت ولتاژ تغذیه یا UVLO برای بخش‌های بالا و پایین وجود دارد. طبق دیتاشیت، افت ولتاژ بخش پایین از طریق پایه FO اعلام می‌شود؛ اما افت ولتاژ بخش بالا لزوماً خروجی خطا ایجاد نمی‌کند.

حفاظت اضافه‌جریان

حفاظت اضافه‌جریان SCM1101M کاملاً مستقل از مدار خارجی نیست. برای تشخیص جریان باید یک مقاومت شنت مناسب در مسیر باس منفی قرار بگیرد. مقدار تقریبی مقاومت از رابطه زیر محاسبه می‌شود:

مقاومت شنت = 0.5 ولت ÷ جریان تنظیم‌شده حفاظت

زمان خاموش‌ماندن خروجی پس از فعال‌شدن حفاظت نیز با خازن متصل به پایه CFO تنظیم می‌شود. انتخاب اشتباه شنت یا خازن CFO ممکن است باعث عملکرد دیرهنگام حفاظت یا قطع ناخواسته ماژول شود؛ بنابراین این قطعات باید مطابق طراحی اصلی برد انتخاب شوند.

کاربردهای SCM1101M

کاربردهای اعلام‌شده در دیتاشیت عبارت‌اند از:

• موتور فن کولر گازی
• کمپرسور یخچال
• موتور اصلی ماشین لباس‌شویی
• کمپرسور کولر گازی
• تجهیزات خانگی دارای کنترل دور موتور
• سیستم‌های تجاری کنترل موتور سه‌فاز
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

مناسب‌بودن ماژول برای یک دستگاه مشخص فقط از روی نوع دستگاه تعیین نمی‌شود. ولتاژ باس، جریان موتور، شیوه PWM، شرایط خنک‌کاری و پین‌آوت برد باید بررسی شوند.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم پیش از سفارش

پیش از ثبت سفارش موارد زیر را کنترل کنید:

• نوشته روی بدنه دقیقاً SCM1101M باشد.
• لوگو یا مشخصات تولیدکننده با قطعه قبلی تطبیق داده شود.
• پایه‌های کنترلی و قدرت با برد یکسان باشند.
• پایه‌های شماره 28 و 31 در نقشه پکیج به‌صورت Cut-pin معرفی شده‌اند.
• محل قرارگیری فازهای U، V و W بررسی شود.
• تغذیه درایورها در محدوده 13.5 تا 16.5 ولت باشد.
• مقاومت شنت و خازن‌های CFO و Bootstrap سالم باشند.
• سطح تماس بدنه با هیت‌سینک و خمیر حرارتی بررسی شود.
• قطعه مشابه بدون تطبیق دیتاشیت جایگزین نشود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام موجودی و قیمت روز، فروش تکی و تعدادی، تأمین سفارش‌های شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. ارسال تصویر قطعه قبلی پیش از خرید، احتمال اشتباه در انتخاب پکیج یا مدل را کاهش می‌دهد.

برای دریافت قیمت و موجودی SCM1101M، تعداد موردنیاز و تصاویر واضح بدنه و پایه‌های قطعه را ارسال کنید.

سؤالات متداول

SCM1101M چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز شامل شش IGBT، دیودهای هرزگرد و مدارهای درایور داخلی برای کنترل موتور است.

ولتاژ و جریان این ماژول چقدر است؟

ولتاژ شکست IGBT برابر 600 ولت و جریان پیوسته در شرایط دیتاشیت 10 آمپر است. جریان پالسی آن حداکثر 20 آمپر اعلام شده است.

برند SCM1101M چیست؟

این قطعه توسط Sanken Electric در ژاپن تولید و برای عرضه توسط Allegro MicroSystems ارائه شده است.

آیا دیود Bootstrap داخلی دارد؟

بله، سه دیود Bootstrap و مقاومت‌های سری آن‌ها داخلی هستند؛ اما خازن‌های Bootstrap باید بیرون از ماژول قرار بگیرند.

آیا حفاظت اضافه‌جریان کاملاً داخلی است؟

خیر. مدار حفاظتی داخلی وجود دارد، ولی تشخیص جریان به مقاومت شنت خارجی با مقدار مناسب وابسته است.

آیا می‌توان از مدل مشابه استفاده کرد؟

تنها پس از تطبیق ولتاژ، جریان، پین‌آوت، ابعاد، ورودی‌های کنترلی و حفاظت‌ها. شباهت ظاهری برای جایگزینی کافی نیست.
