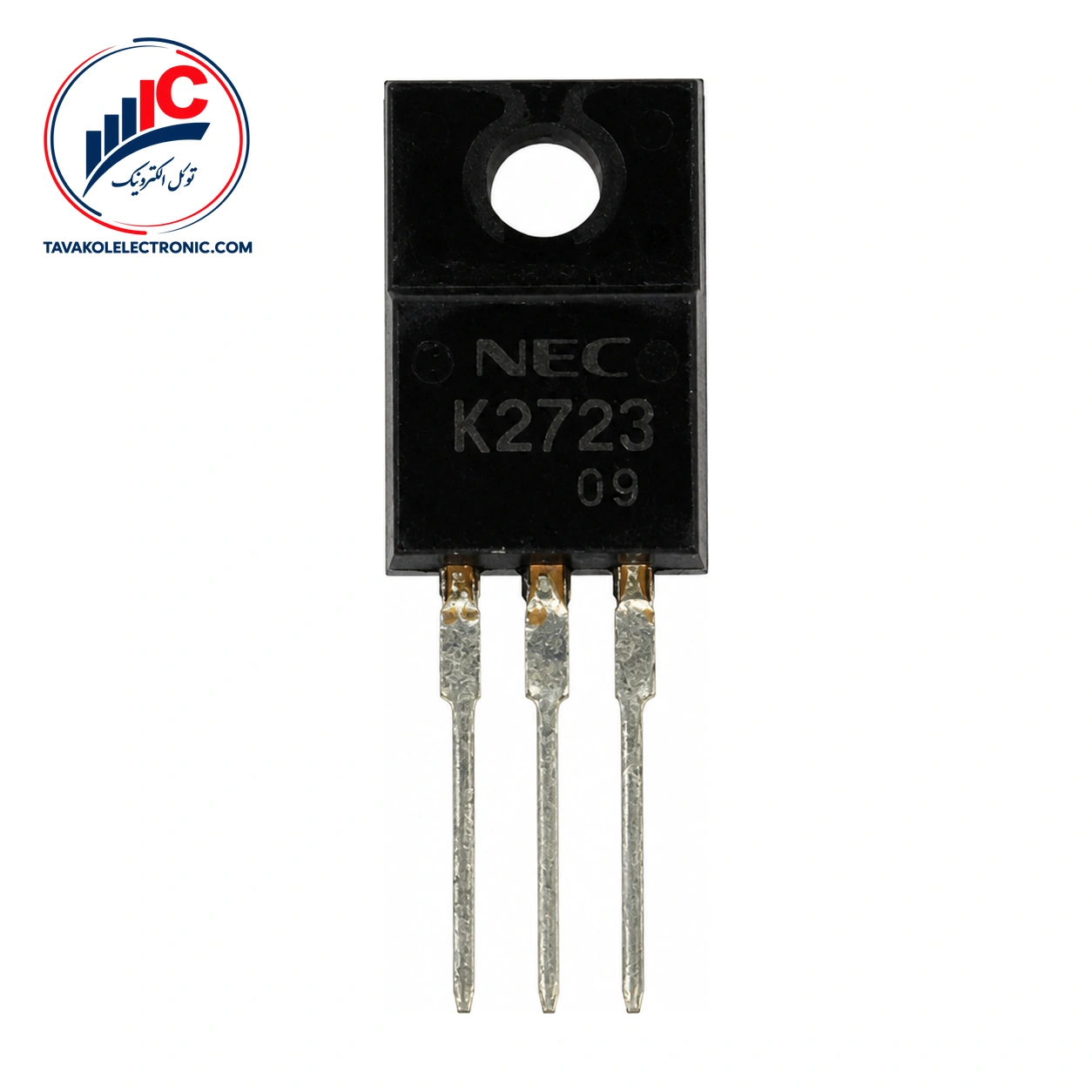

ماسفت 2SK2723

ویژگی‌ها
Part Number2SK2723
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 60 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK2723

2SK2723 محصول NEC و از نوع N-channel است و برای سوئیچینگ جریان بالا طراحی شده است. این ماسفت توان برای مدارهایی مناسب است که نوع کانال، مقاومت روشن و شرایط درایو گیت در آن‌ها اهمیت دارد.

این قطعه با پکیج MP-45F و ساختار ایزوله TO-220 عرضه می‌شود. هنگام مونتاژ یا جایگزینی، تطبیق دقیق پارت‌نامبر و پکیج مهم است.

چرا 2SK2723 برای سوئیچینگ جریان بالا بررسی می‌شود؟

مقاومت روشن این قطعه در دو شرط مختلف اعلام شده است. در VGS برابر 10 ولت، مقدار معمولی RDS(on) 28 میلی‌اهم و مقدار حداکثری 40 میلی‌اهم است. در VGS برابر 4 ولت، این مقادیر به‌ترتیب 45 و 60 میلی‌اهم هستند. بنابراین ولتاژ درایو گیت باید در طراحی نهایی در نظر گرفته شود.

برای مشاهده مدل‌های بیشتر و مقایسه گزینه‌های موجود، خرید ماسفت را بررسی کنید.


مشخصات فنی 2SK2723

پارامتر مقدار شرایط آزمون
نوع کانال N-channel ماسفت توان برای کاربرد صنعتی
پکیج MP-45F، TO-220 ایزوله —
RDS(on) معمولی / حداکثری 28 / 40 mΩ VGS = 10 V، ID = 13 A
RDS(on) معمولی / حداکثری 45 / 60 mΩ VGS = 4 V، ID = 13 A
ظرفیت ورودی Ciss 830 pF معمولی VDS = 10 V
شارژ کل گیت QG 35 nC معمولی ID = 25 A

پارامترهای کلیدی برای انتخاب 2SK2723

ولتاژ قطع گیت به سورس در VDS برابر 10 ولت و ID برابر 1 میلی‌آمپر، حداقل 1.0 ولت، معمولی 1.6 ولت و حداکثر 2.0 ولت است. ظرفیت خروجی Coss برابر 430 پیکوفاراد معمولی در VGS برابر صفر ولت اعلام شده و ظرفیت انتقال معکوس Crss نیز 185 پیکوفاراد معمولی در فرکانس 1 مگاهرتز است.

زمان تأخیر روشن‌شدن 21 نانوثانیه به‌صورت معمولی در ID برابر 13 آمپر ثبت شده است. شارژ کل گیت 35 نانوکولن معمولی در ID برابر 25 آمپر است. ولتاژ مستقیم دیود بدنه نیز 1.0 ولت معمولی در IF برابر 25 آمپر و VGS برابر صفر ولت است.

در بخش حدود مطلق، ولتاژ درین به سورس 60 ولت، ولتاژ گیت به سورس ±20 ولت و جریان درین DC برابر ±25 آمپر اعلام شده است. دمای کانال نیز حداکثر 150 درجه سلسیوس است.


قیمت و خرید 2SK2723

برای اطلاع از قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. این قطعه برای فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، روند انتخاب و ثبت سفارش را ساده‌تر می‌کند.


سؤالات متداول درباره 2SK2723

2SK2723 چه نوع ماسفتی است؟

این قطعه یک ماسفت توان N-channel از NEC است که برای سوئیچینگ جریان بالا طراحی شده و در پکیج MP-45F با ساختار ایزوله TO-220 ارائه می‌شود.

مقاومت روشن 2SK2723 چقدر است؟

RDS(on) در VGS برابر 10 ولت، 28 میلی‌اهم معمولی و 40 میلی‌اهم حداکثری است. در VGS برابر 4 ولت، مقدار معمولی 45 میلی‌اهم و مقدار حداکثری 60 میلی‌اهم اعلام شده است.

آیا عدد 60 ولت، ولتاژ کاری عادی قطعه است؟

خیر. 60 ولت درین به سورس، حد مطلق اعلام‌شده است و باید فقط به‌عنوان مرز مجاز در شرایط Absolute Maximum Rating در نظر گرفته شود.


جمع‌بندی و ثبت سفارش

این ماسفت N-channel توان برای سوئیچینگ جریان بالا، پکیج ایزوله MP-45F، مقاومت روشن مشخص در دو سطح درایو گیت و داده‌های مربوط به ظرفیت‌ها و زمان تأخیر را در اختیار طراح قرار می‌دهد. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، مشخصات مدار و تعداد موردنیاز را با پارت‌نامبر دقیق برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

2SK2723

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 60 V
