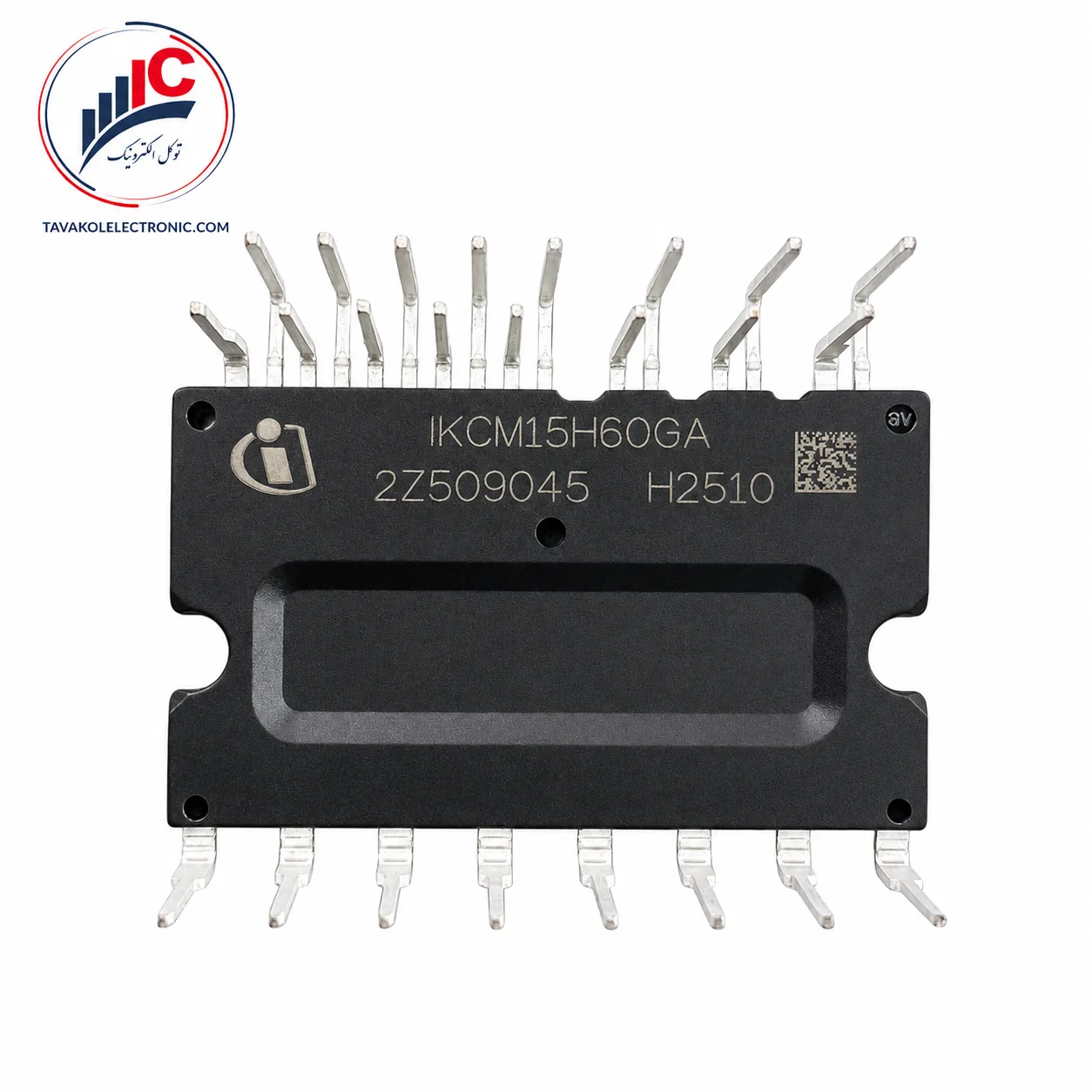

ماژول IPM مدل IKCM15H60GA

توضیحات

خرید و قیمت IKCM15H60GA

IKCM15H60GA یک ماژول IPM سه‌فاز از خانواده CIPOS شرکت Infineon است که برای کنترل موتورهای سه‌فاز در بردهای اینورتر و درایوهای دور متغیر طراحی شده است. این ماژول شش IGBT قدرت، دیودهای آنتی‌پارالل، گیت‌درایور سه‌فاز، مدار Bootstrap و بخش مهمی از حفاظت‌های موردنیاز را در یک پکیج یکپارچه ارائه می‌کند.

ولتاژ بلوکه‌سازی این مدل ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۵ آمپر است. در دمای کیس ۸۰ درجه، جریان مجاز اعلام‌شده به ۱۰ آمپر کاهش پیدا می‌کند. مقدار ۲۴ آمپر نیز جریان پیک با مدت کمتر از یک میلی‌ثانیه است و نباید به‌عنوان جریان کاری دائم در نظر گرفته شود.

برای خرید IKCM15H60GA باید کد کامل روی بدنه، حرف H، برند Infineon، فرم پکیج و ترتیب پایه‌ها با قطعه قبلی تطبیق داده شوند. مدل‌های مشابه با پسوند F یا کدهای سری IGCM ممکن است ظاهر نزدیک داشته باشند، اما الزاماً جایگزین مستقیم این محصول نیستند.

برای دریافت قیمت IKCM15H60GA، استعلام موجودی، ثبت سفارش یا دریافت پیش‌فاکتور، تصویر قطعه قبلی، شماره برد و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید. فروش تکی و تعدادی، خرید عمده، تأمین شرکتی و ارسال به سراسر کشور قابل بررسی است.

مشخصات مهم برای خریدار

مشخصات جدول از دیتاشیت دقیق همین مدل استخراج شده‌اند. دیاگرام داخلی صفحه ۴ نیز شش IGBT، دیودهای آنتی‌پارالل، درایور SOI، ترمیستور و مدار Bootstrap داخلی را نشان می‌دهد.

ویژگی‌ها و مزایای IKCM15H60GA

یکپارچه‌بودن طبقه قدرت و گیت‌درایورها در IKCM15H60GA باعث کاهش تعداد قطعات جداگانه روی برد می‌شود. این ساختار در بردی که از همین پارت‌نامبر استفاده می‌کند، تعمیر و تعویض طبقه اینورتر را ساده‌تر می‌کند.

گیت‌درایور SOI داخلی برای پایداری مناسب در برابر ولتاژهای گذرا و منفی طراحی شده است. ورودی‌های کنترلی HIN و LIN با خروجی‌های منطقی ۳.۳ و ۵ ولت سازگار هستند و مدار داخلی از روشن‌شدن هم‌زمان سوئیچ High-Side و Low-Side یک شاخه جلوگیری می‌کند.

مدار Bootstrap داخل ماژول یکپارچه شده و دیودها و مقاومت‌های مرتبط با آن درون قطعه قرار دارند؛ اما خازن‌های Bootstrap باید به‌صورت خارجی روی برد نصب شوند. سلامت این خازن‌ها هنگام تعمیر باید بررسی شود.

پایه‌های امیتر Low-Side سه فاز با نام‌های NU، NV و NW جداگانه در دسترس هستند. به همین دلیل امکان اندازه‌گیری جریان هر فاز با شنت مستقل وجود دارد.

در صورت تشخیص اضافه‌جریان از طریق پایه ITRIP، هر شش خروجی گیت‌درایور خاموش می‌شوند. پایه VFO نیز خطای اضافه‌جریان یا افت ولتاژ تغذیه را به کنترلر گزارش می‌کند.

کاربردهای IKCM15H60GA

طبق دیتاشیت Infineon، این مدل برای کنترل موتورهای سه‌فاز و موتورهای آهنربای دائم در سیستم‌های دور متغیر طراحی شده است. کاربردهای اصلی آن عبارت‌اند از:

• برد اینورتر ماشین لباس‌شویی
• کنترل فن‌های دور متغیر
• درایو موتورهای سه‌فاز کم‌توان
• کنترل موتورهای PMSM
• کنترل موتورهای AC
• تجهیزات دارای فرکانس سوئیچینگ نسبتاً بالا
• تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

وجود نام یک دستگاه در دیتاشیت به‌معنای سازگاری با تمام مدل‌های آن دستگاه نیست. هنگام سفارش IKCM15H60GA باید شماره PCB، توان موتور، ولتاژ باس و ترتیب پایه‌ها بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM فیرچایلد مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش موارد زیر بررسی شوند:

• نوشته روی بدنه دقیقاً IKCM15H60GA باشد.
• حرف دوم پارت‌نامبر K و بخش میانی کد H60 باشد.
• لوگوی Infineon و فرم بدنه با محصول موردنیاز تطبیق داده شوند.
• تعداد و ترتیب ۲۴ پایه بررسی شود.
• پایه‌های NU، NV و NW با مدار شنت مطابقت داشته باشند.
• پایه ۲۴ طبق دیتاشیت NC است.
• مدار ITRIP و خروجی VFO تست شوند.
• خازن‌های Bootstrap و تغذیه VDD بررسی شوند.
• موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
• هیت‌سینک، خمیر حرارتی و فشار نصب مناسب باشند.

تعویض ماژول بدون شناسایی علت خرابی قبلی ممکن است باعث سوختن دوباره قطعه شود. هنگام استعلام موجودی IKCM15H60GA بهتر است تصویر قطعه معیوب، شماره برد، مدل دستگاه و تعداد موردنیاز ارسال شود.

تفاوت IKCM15H60GA با IKCM15F60GA

مدل‌های IKCM15H60GA و IKCM15F60GA هر دو در کلاس ۶۰۰ ولت و ۱۵ آمپر قرار می‌گیرند، اما مشخصات سوئیچینگ آن‌ها کاملاً یکسان نیست.

نسخه H برای پاسخ به پالس‌های کوتاه‌تر و کاربردهای با فرکانس سوئیچینگ نسبتاً بالا طراحی شده است. حداقل Deadtime خارجی اعلام‌شده برای مدل H برابر ۰.۵ میکروثانیه است، درحالی‌که مشخصات نسخه F متفاوت است.

همچنین جریان پیک مدل H برابر ۲۴ آمپر است و نباید مقدار ۳۰ آمپر مدل F برای آن ثبت شود.

جایگزینی مدل H و F بدون مقایسه دیتاشیت، زمان‌های سوئیچینگ، تنظیمات کنترلر و پین‌آوت توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IKCM15H60GA به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

وجود تصویر واقعی محصول، بررسی لوگوی Infineon و کنترل کد کامل پیش از فروش، احتمال انتخاب اشتباه را کاهش می‌دهد. حضور فیزیکی مجموعه در بازار جمهوری تهران نیز امکان پیگیری و خرید مطمئن‌تر را برای مشتریان فراهم می‌کند.

برای دریافت قیمت روز IKCM15H60GA، مشاوره خرید و بررسی موجودی، تعداد موردنیاز و تصویر قطعه قبلی را ارسال کنید.

سوالات متداول

IKCM15H60GA چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز Infineon با شش TRENCHSTOP IGBT، گیت‌درایور داخلی، Bootstrap و مدارهای حفاظتی است.

برند این محصول چیست؟

برند حک‌شده روی قطعه و برند دیتاشیت هر دو Infineon هستند.

جریان این مدل چقدر است؟

جریان خروجی در دمای کیس ۲۵ درجه ۱۵ آمپر و در دمای کیس ۸۰ درجه ۱۰ آمپر است. جریان پیک کوتاه‌مدت آن ۲۴ آمپر است.

آیا NTC داخلی دارد؟

بله، ترمیستور NTC داخلی با مقاومت تیپیک حدود ۸۵ کیلو‌اهم در دمای ۲۵ درجه دارد.

آیا Bootstrap داخلی دارد؟

عملکرد Bootstrap، دیودها و مقاومت‌های مربوط به آن داخلی هستند؛ اما خازن‌های خارجی همچنان لازم‌اند.

آیا جایگزین IKCM15F60GA است؟

جایگزینی مستقیم تأیید نمی‌شود و باید مشخصات سوئیچینگ، طراحی کنترلر و شرایط برد مقایسه شوند.
