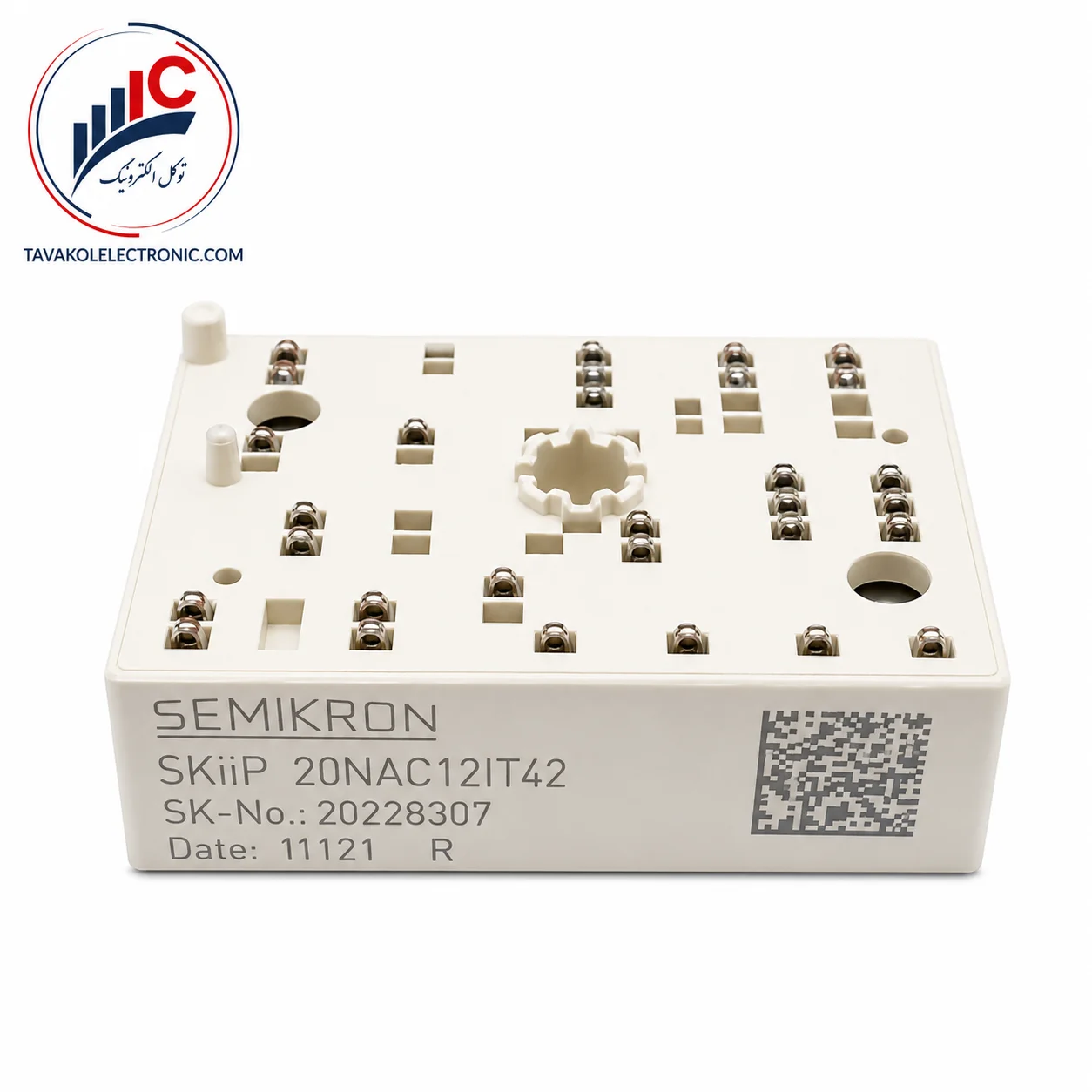

ماژول رکتیفایر و اینورتر سه‌فاز سمیکرون مدل SKiiP20NAC12IT42

معرفی محصول

SKiiP20NAC12IT42 یک ماژول قدرت سمیکرون از خانواده MiniSKiiP است که بخش رکتیفایر ورودی و اینورتر سه‌فاز را در یک پکیج فشرده ارائه می‌دهد. این ساختار برای درایوهای صنعتی، سیستم‌های کنترل موتور و تجهیزاتی مناسب است که باید برق سه‌فاز AC را به باس DC تبدیل کرده و سپس خروجی سه‌فاز کنترل‌شده تولید کنند.

در ساختار NAC، ابتدا پل دیودی سه‌فاز وظیفه یکسو‌سازی ورودی را بر عهده دارد و سپس شش کلید IGBT به همراه دیودهای هرزگرد، پل اینورتر سه‌فاز را تشکیل می‌دهند. این طراحی مجتمع باعث کاهش تعداد قطعات قدرت روی برد، کوتاه‌تر شدن مسیرهای جریان و ساده‌تر شدن مونتاژ تجهیزات صنعتی می‌شود. ساختار رسمی محصولات NAC توسط SEMIKRON Danfoss به‌صورت 3-phase bridge rectifier + 3-phase bridge inverter معرفی شده است.

این محصول برای تعمیرکاران برد قدرت، واحدهای نگهداری و تعمیرات و تأمین‌کنندگان قطعات صنعتی مناسب است که به دنبال ماژول MiniSKiiP سمیکرون با پارت‌نامبر دقیق و شماره فنی مشخص هستند. از آنجا که پسوندهای I و T42 نسخه دقیق این ماژول را مشخص می‌کنند، تطبیق کامل لیبل، پین‌آوت، ابعاد و مدار دستگاه پیش از جایگزینی اهمیت زیادی دارد.

برای استعلام قیمت و موجودی SKiiP20NAC12IT42 اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ساختار و کلاس ولتاژی جدول بر مبنای مستندات رسمی خانواده NAC بیان شده است؛ برای پارامترهایی مانند جریان دقیق، تلفات و مقاومت حرارتی باید دیتاشیت مستقیم همین نسخه یا مستندات دستگاه بررسی شود.

ویژگی‌های مهم محصول SKiiP20NAC12IT42

• ترکیب رکتیفایر سه‌فاز و اینورتر سه‌فاز IGBT در یک ماژول
• کلاس ولتاژی 1200V مناسب تجهیزات قدرت صنعتی
• طراحی فشرده از خانواده MiniSKiiP SEMIKRON
• دارای شش کلید IGBT برای تشکیل پل اینورتر سه‌فاز
• مجهز به دیودهای هرزگرد داخلی در بخش اینورتر
• استفاده از کنتاکت‌های فنری برای اتصال به برد
• مناسب برای ایجاد باس DC و خروجی سه‌فاز کنترل‌شده
• کاهش تعداد قطعات مجزای مدار قدرت
• مناسب برای تعمیر اینورترها و درایوهای صنعتی قدیمی
• دارای شماره فنی مشخص 20228307 برای تطبیق دقیق کالا

فناوری اتصال فنری و ساختار مجتمع MiniSKiiP برای ایجاد اتصالات مطمئن، مونتاژ فشرده و مدیریت حرارتی مناسب در تجهیزات قدرت طراحی شده است.

کاربردهای صنعتی

این ماژول رکتیفایر و اینورتر سه‌فاز برای تجهیزاتی قابل بررسی است که در یک پکیج به بخش یکسو‌ساز ورودی و پل IGBT خروجی نیاز دارند، از جمله:

• اینورترهای صنعتی
• درایو کنترل موتور سه‌فاز
• سیستم‌های کنترل سرعت موتور
• ماشین‌آلات تولید و بسته‌بندی
• پمپ‌ها، فن‌ها و کمپرسورهای دور متغیر
• تجهیزات اتوماسیون صنعتی
• مبدل‌های AC به DC و DC به AC
• بردهای قدرت دارای پکیج MiniSKiiP
• تجهیزات صنعتی دارای باس DC
• تعمیر دستگاه‌هایی که از ماژول‌های قدیمی SEMIKRON استفاده می‌کنند

در این ساختار، پل دیودی برق ورودی را یکسو می‌کند و بخش IGBT ولتاژ باس DC را به خروجی سه‌فاز قابل‌کنترل تبدیل می‌کند. خانواده MiniSKiiP برای کاربردهای درایو موتور و مبدل‌های صنعتی با ساختارهای مجتمع رکتیفایر و اینورتر توسعه یافته است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

تفاوت ساختار NAC با AC و NAB

شناخت حروف میانی پارت‌نامبر در انتخاب صحیح ماژول اهمیت زیادی دارد:

بنابراین مدل NAC را نباید با یک ماژول AC یا NAB صرفاً به دلیل شباهت ظاهری جایگزین کرد. مدل AC رکتیفایر ورودی ندارد و مدل NAB علاوه بر رکتیفایر و اینورتر، بخش چاپر ترمز را هم در خود جای می‌دهد. مستندات رسمی SEMIKRON ساختار NAC را به‌عنوان رکتیفایر سه‌فاز به همراه اینورتر سه‌فاز معرفی می‌کنند.

نکات مهم قبل از خرید

این محصول فقط یک IGBT Module ساده نیست. وجود پل رکتیفایر ورودی و پل کامل اینورتر در یک پکیج باعث می‌شود انتخاب و نصب آن نیازمند بررسی دقیق مدار دستگاه باشد.

قبل از خرید یا تعویض، بهتر است موارد زیر بررسی شوند:

• پارت‌نامبر کامل روی لیبل
• شماره فنی 20228307
• تطبیق حروف NAC
• پسوند کامل 12IT42
• پین‌آوت ترمینال‌های قدرت و کنترل
• ولتاژ باس DC دستگاه
• مدار درایو شش IGBT
• سلامت تغذیه‌های ایزوله گیت درایور
• مقاومت‌های گیت و مدارهای حفاظتی
• پل ورودی و فیوزهای سه‌فاز
• خازن‌های DC Link
• مدار پیش‌شارژ باس DC
• کیفیت کنتاکت‌های فنری
• ابعاد و فشار نصب روی برد
• علت خرابی ماژول قبلی

پارت‌نامبرهای نزدیک مانند SKiiP20NAB یا مدل‌های SKiiP20NAC12IT42 نباید بدون تطبیق کامل جایگزین شوند. تفاوت یک حرف یا عدد می‌تواند نشان‌دهنده تغییر ساختار مدار، ظرفیت جریان یا نسخه مکانیکی باشد. کد دقیق این محصول همراه با شماره فنی آن در فهرست قدیمی محصولات MiniSKiiP آمده است.

اطلاعات فنی قابل اتکا SKiiP20NAC12IT42

از اعلام جریان نامی دقیق، انرژی سوئیچینگ و مقادیر حرارتی خودداری شده است؛ زیرا دیتاشیت مستقیم نسخه قدیمی T42 در دسترس نبود و استفاده از مشخصات مدل‌های جدیدتر یا مشابه ممکن است باعث انتخاب اشتباه شود.

نکات نصب و جایگزینی

در پکیج‌های MiniSKiiP، ارتباط ماژول با PCB از طریق کنتاکت‌های فنری برقرار می‌شود. بنابراین فشار مکانیکی باید یکنواخت باشد و تمام نقاط تماس بدون آلودگی، خوردگی یا تغییر شکل باشند. اتصال ناقص می‌تواند باعث افزایش مقاومت تماسی، داغی موضعی و ایجاد خطای متناوب در دستگاه شود.

سطح هیت‌سینک باید صاف، تمیز و متناسب با تلفات ماژول باشد. پیش از نصب قطعه جدید، سلامت خازن‌های لینک DC، پل ورودی، گیت درایورها، مدار پیش‌شارژ، خروجی موتور و حفاظت اضافه‌جریان بررسی شود.

همچنین هنگام جابه‌جایی باید اصول حفاظت در برابر تخلیه الکترواستاتیک رعایت شود. خرابی یک خروجی گیت درایور یا اتصال کوتاه در موتور می‌تواند ماژول جدید را در اولین راه‌اندازی آسیب بزند.

چرا خرید از توکل الکترونیک؟

در ماژول‌های قدیمی و کمیاب MiniSKiiP، تطبیق کامل کد و سلامت فیزیکی کالا بسیار مهم است. تفاوت میان NAC، NAB و AC فقط یک تفاوت نوشتاری نیست و می‌تواند نشان‌دهنده مدار داخلی کاملاً متفاوت باشد.

توکل الکترونیک تأمین‌کننده ماژول‌های IGBT، MiniSKiiP، IPM، پل دیود، رکتیفایر، تریستور و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان بررسی ظاهری کالا، تطبیق پارت‌نامبر، استعلام موجودی و دریافت مشاوره پیش از خرید را برای تعمیرکاران و واحدهای نگهداری فراهم می‌کند.

برای خرید ماژول MiniSKiiP سمیکرون و دریافت مشاوره پیش از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKiiP20NAC12IT42 چه نوع قطعه‌ای است؟

این محصول یک ماژول قدرت MiniSKiiP از برند SEMIKRON است که پل رکتیفایر سه‌فاز و پل اینورتر سه‌فاز IGBT را در یک پکیج ارائه می‌دهد. ساختار NAC در محصولات رسمی این خانواده با همین آرایش معرفی شده است.

آیا این ماژول چاپر ترمز داخلی دارد؟

در ساختار استاندارد NAC چاپر ترمز داخلی وجود ندارد. این ساختار شامل رکتیفایر ورودی و اینورتر سه‌فاز است. مدل‌های NAB علاوه بر این بخش‌ها، چاپر ترمز داخلی نیز دارند.

ولتاژ این ماژول چقدر است؟

عبارت 12 در این خانواده به کلاس ولتاژی 1200V اشاره دارد. محصولات رسمی NAC12 جدیدتر نیز با ولتاژ 1200 ولت معرفی می‌شوند.

شماره فنی این قطعه چیست؟

روی لیبل محصول شماره 20228307 درج شده است و همین شماره در فهرست محصولات قدیمی SEMIKRON برای مدل SKiiP20NAC12IT42 ثبت شده است.

تفاوت NAC و NAB چیست؟

مدل NAC شامل رکتیفایر و اینورتر سه‌فاز است. ساختار NAB علاوه بر این دو بخش، دارای چاپر ترمز نیز هست. به همین دلیل این دو مدل جایگزین مستقیم یکدیگر نیستند.

SKiiP20NAC12IT42 برای چه تجهیزاتی مناسب است؟

این ماژول برای اینورتر صنعتی، درایو کنترل موتور، تجهیزات اتوماسیون و سیستم‌هایی که به پل ورودی سه‌فاز و خروجی اینورتر سه‌فاز نیاز دارند قابل بررسی است.

قبل از تعویض چه بخش‌هایی باید تست شوند؟

پل ورودی، فیوزها، مدار پیش‌شارژ، خازن‌های DC Link، شش خروجی گیت درایور، مقاومت‌های گیت، مدار حفاظت و خروجی موتور باید بررسی شوند.

آیا می‌توان SKiiP20NAC12IT42 را با هر مدل MiniSKiiP مشابه جایگزین کرد؟

خیر. ساختار داخلی، ولتاژ، جریان، پین‌آوت، اندازه پکیج، نوع کنتاکت و پسوند مدل باید کاملاً تطبیق داشته باشند.

تفاوت NAC و NAB چیست؟

مدل NAC شامل رکتیفایر و اینورتر سه‌فاز است. ساختار NAB علاوه بر این دو بخش، دارای چاپر ترمز نیز هست. به همین دلیل این دو مدل جایگزین مستقیم یکدیگر نیستند.

این قطعه برای چه تجهیزاتی مناسب است؟

این ماژول برای اینورتر صنعتی، درایو کنترل موتور، تجهیزات اتوماسیون و سیستم‌هایی که به پل ورودی سه‌فاز و خروجی اینورتر سه‌فاز نیاز دارند قابل بررسی است.

قبل از تعویض چه بخش‌هایی باید تست شوند؟

پل ورودی، فیوزها، مدار پیش‌شارژ، خازن‌های DC Link، شش خروجی گیت درایور، مقاومت‌های گیت، مدار حفاظت و خروجی موتور باید بررسی شوند.

آیا می‌توان آن را با هر مدل MiniSKiiP مشابه جایگزین کرد؟

خیر. ساختار داخلی، ولتاژ، جریان، پین‌آوت، اندازه پکیج، نوع کنتاکت و پسوند مدل باید کاملاً تطبیق داشته باشند.
