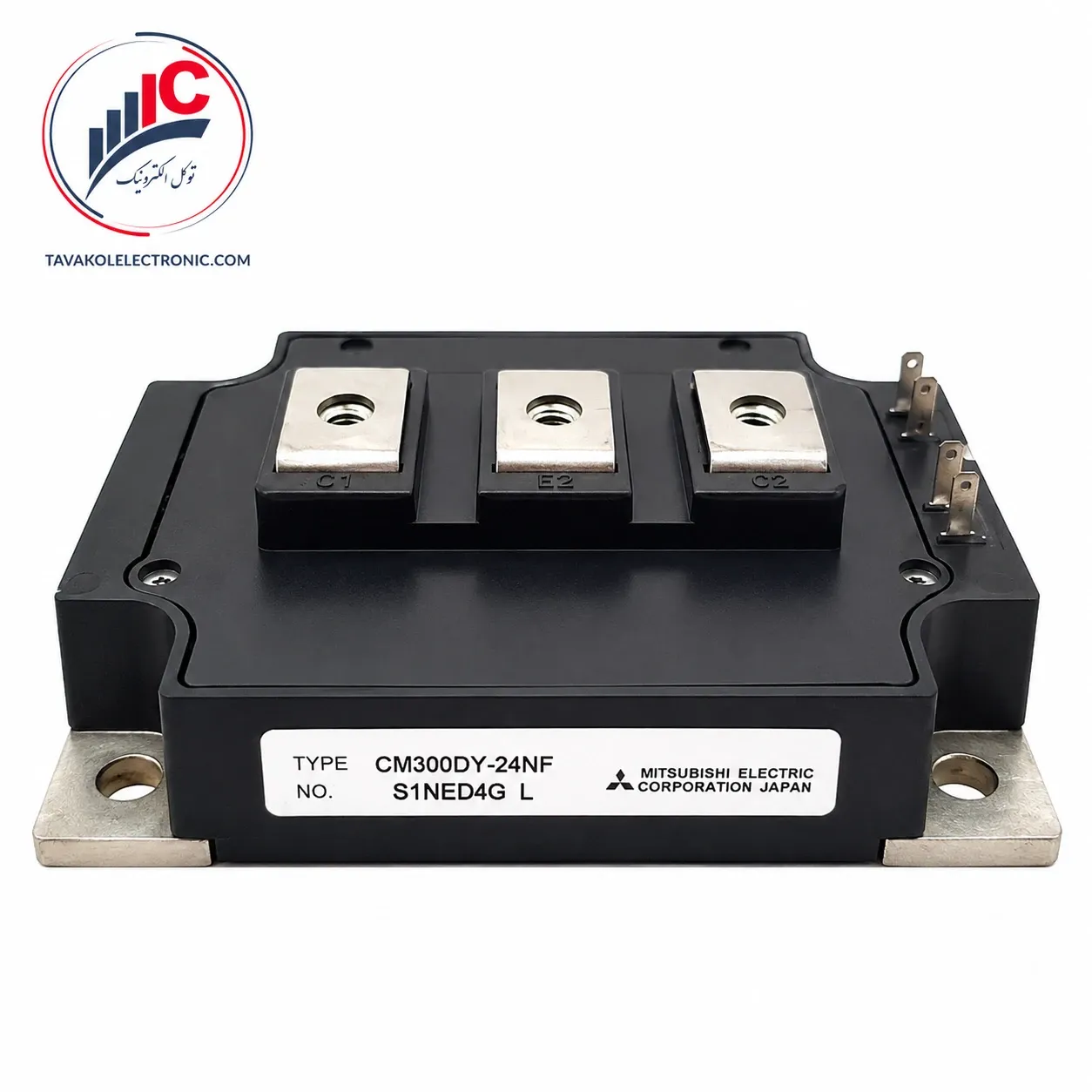

ماژول IGBT مدل CM300DY-24NF

توضیحات

🔴 معرفی جامع CM300DY-24NF

در صنایع سنگین و بازارهای اتوماسیون که اینورترهای توان بالا و درایوهای غول‌پیکر کارخانجات را راه‌اندازی می‌کنند، تحمل جریان‌های هجومی و تلفات حرارتی ناچیز، معیار اصلی انتخاب قطعات قدرت است. ماژول آی‌جی‌بی‌تی CM300DY-24NF ساخت شرکت پیشرو میتسوبیشی (Mitsubishi Electric) ژاپن، یک نیمه‌هادی فوق‌العاده قدرتمند، عایق‌بندی شده و صنعتی است که در کلاس ولتاژ بالا یعنی 1200V و جریان نامی مداوم 300A طراحی و به بازار جهانی عرضه شده است.

پسوند ویژه NF در پارت‌نامبر این قطعه، نشان‌دهنده اصالت این تراشه در دسته محصولات نسل جدید با ساختار ترنچ گیت (Trench Gate) و فناوری بهینه‌شده سوییچینگ نرم (Soft Switching) میتسوبیشی است. معماری داخلی ماژول CM300DY-24NF بر پایه توپولوژی دوبل (2-elements in a pack) طراحی شده که دو ترانزیستور آی‌جی‌بی‌تی فرکانسی را همراه با دو دیود هرزگرد سوپرفست با بازدهی حرارتی فوق‌العاده بالا در یک پکیج واحد تجمیع کرده است. بیس‌پلیت فلزی این ماژول به صورت کامل از لایه‌های سیلیکونی داخلی ایزوله است و همین ویژگی، مدیریت حرارتی و نصب قطعه روی هیت‌سینک‌های مشترک آلومینیومی را بسیار آسان می‌کند. برای مهندسان اتوماسیون و تعمیرکاران مجرب اینورترهای سنگین، خرید CM300DY-24NF برترین تضمین برای کارکرد ایمن سیستم در زیر بارهای شدید صنعتی است.

📋 مشخصات فنی CM300DY-24NF

مشخصات کلیدی الکتریکی، حرارتی و مکانیکی این قطعه صنعتی بر اساس مستندات رسمی کاتالوگ کمپانی میتسوبیشی به صورت ساختاریافته در جدول زیر گردآوری شده است:

🛠️ کاربردهای صنعتی ماژول میتسوبیشی

تحمل جریان مداوم 300 آمپر واقعی در کنار کلاس ولتاژ 1200 ولت و تلفات هدایتی بسیار پایین، مدل CM300DY-24NF را به قطعه‌ای استراتژیک در تجهیزات صنایع بزرگ زیر تبدیل کرده است:

• درایوهای کنترل دور موتور سه فاز سنگینکار (VFD): استفاده به عنوان بازوهای خروجی قدرت در اینورترهای فوق سنگین کارخانجات فولاد، سیمان و صنایع نفت و پتروشیمی.

• منابع تغذیه بدون وقفه (UPS) غول‌پیکر: ساخت بردهای اینورتر فرکانسی در سیستم‌های پشتیبان دیتاسنترهای ملی و تجهیزات بیمارستانی توان‌بالا.

• سیستم‌های سروو درایو و موشن کنترل غول‌پیکر: تامین توان ماشین‌آلات دقیق سی‌ان‌سی (CNC) بزرگ و خطوط پرس اتوماتیک.

• بردهای سوییچینگ جوشکاری صنعتی و کوره‌های القایی: به‌کارگیری در سیستم‌های تبدیل توان فرکانس بالا با بازدهی حرارتی ایمن.

✨ مزایای رقابتی قطعه

۱. تکنولوژی تراشه Trench Gate (نسل NF): تراشه‌های پیشرفته به کار رفته در مدل CM300DY-24NF افت ولتاژ حالت روشن بسیار پایینی (فقط 1.8V) دارند؛ این ویژگی باعث می‌شود تلفات هدایتی مدار به شدت کاهش یافته و داغ شدن ماژول به حداقل برسد.

۲. توان تلفاتی بی‌نظیر (1100W): ساختار مهندسی بیس‌پلیت فلزی این قطعه، توانایی دمپ و انتقال فوق‌العاده گرما را به هیت‌سینک فراهم می‌کند که مانع از آسیب دیدن لایه‌های سیلیکونی در نوسانات شدید بار و جریان‌های هجومی موتور می‌شود.

۳. پکیج عایق‌بندی شده با ترمینال‌های M6: این ماژول مجهز به ترمینال‌های قدرت پیچ ضخیم سایز M6 است که امکان اتصال شمش‌های مسی ضخیم صنعتی را بدون ریسک جرقه یا داغ شدن موضعی ترمینال فراهم می‌سازد.

⚠️ توصیه فنی فروشگاه توکل الکترونیک

💡 نکات کلیدی نصب و راه‌اندازی CM300DY-24NF:

• رعایت دقیق گشتاور پیچ‌های بدنه و ترمینال: هنگام نصب این ماژول بر روی هیت‌سینک، فشار را بین محدوده 2.5 تا 3.5 نیوتن‌متر تنظیم کنید. اما توجه داشته باشید که ترمینال‌های قدرت سایز M6 این قطعه تحمل فشاری بالاتر بین 3.5 تا 4.5 نیوتن‌متر را دارند. رعایت این استاندارد مانع از شل ماندن اتصالات یا شکستن پلاستیک پکیج می‌شود.

• ضخامت میکرونی خمیر سیلیکون: با توجه به جریان 300 آمپری قطعه، اعمال یک لایه کاملاً یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره) الزامی است. وجود حباب هوا زیر ماژول به معنای سوختن قطعه در همان دقایق ابتدایی کار است.

• حفاظت در برابر الکتریسیته ساکن (ESD): ترمینال‌های فرمان گیت در مدل CM300DY-24NF به شدت در برابر شوک‌های ESD بدن حساس هستند. تا زمان نصب نهایی و لحیم‌کاری روی برد فرمان، به هیچ وجه روکش‌های محافظ پایه‌ها را جدا نکنید.

• مشخصات مکانیکی و حرارتی	مقادیر مستند کاتالوگ	توضیحات فنی کاتالوگ
  مقاومت حرارتی ترانزیستور به بدنه	0.11 K/W	مقاومت حرارتی فوق‌العاده ناچیز جهت انتقال آنی گرما
  دمای کاری مجاز لایه سیلیکون	-40 تا 150 درجه	محدوده عملکرد استاندارد و بسیار ایمن تراشه ژاپنی
  گشتاور پیچ‌های اتصال بدنه	2.5 تا 3.5 Nm	گشتاور مکانیکی بهینه برای نصب روی هیت‌سینک
  گشتاور پیچ‌های ترمینال قدرت	3.5 تا 4.5 Nm	میزان فشار مجاز برای اتصال شمش‌های قدرت سایز M6

🛒 قیمت و خرید CM300DY-24NF

از آنجا که ماژول‌های 300 آمپر 1200 ولت میتسوبیشی از قطعات بسیار گران‌قیمت، حساس و استراتژیک بازار اتوماسیون به شمار می‌روند، نمونه‌های تقلبی، بازسازی‌شده (ریمارک) یا استوک‌های فرسوده با ظاهر نو در بازار فیزیکی بسیار فراوان هستند. استفاده از قطعه غیراورجینال ریسک آتش‌سوزی بورد و آسیب‌های سنگین مالی به خطوط تولید را در پی دارد. فروشگاه توکل الکترونیک با سال‌ها تخصص و زنجیره تامین مستقیم نیمه‌هادی‌های قدرت، پارت‌نامبر اصلی و اورجینال CM300DY-24NF ساخت ژاپن را با تضمین ۱۰۰٪ اصالت تراشه سیلیکون به مشتریان عزیز عرضه می‌دارد.
