توضیحات

مشخصات کلیدی TBA810AS

مشخصه	مقدار
عملکرد	تقویت‌کننده توان صوتی ۷ وات، کلاس B
محدوده ولتاژ تغذیه	۴ تا ۲۰ V
جریان خروجی	تا ۲٫۵ A
پکیج	پلاستیکی توان، ۱۲ پایه، کد P4، outline 9W
حفاظت	خاموشی حرارتی

توان خروجی و پاسخ فرکانسی

توان خروجی معمولی در شرایط THD برابر ۱۰ درصد، بار ۴ اهم و فرکانس ۱ کیلوهرتز، در تغذیه ۱۶ ولت برابر ۷٫۰ وات است. این مقدار در ۱۴٫۴ ولت به ۶٫۰ وات، در ۹ ولت به ۲٫۵ وات و در ۶ ولت به ۱٫۰ وات می‌رسد.

پاسخ فرکانسی معمولی در سطح ۳- دسی‌بل، با تغذیه ۱۴٫۴ ولت و بار ۴ اهم، با توجه به مقدار C3 تغییر می‌کند: با C3 برابر ۸۲۰ پیکوفاراد، بازه ۴۰ تا ۲۰٬۰۰۰ هرتز و با C3 برابر ۱۵۰۰ پیکوفاراد، بازه ۴۰ تا ۱۰٬۰۰۰ هرتز است.

حساسیت، بهره و اعوجاج

حساسیت ورودی معمولی در خروجی ۶ وات، تغذیه ۱۴٫۴ ولت، بار ۴ اهم و فرکانس ۱ کیلوهرتز، با Rf برابر ۵۶ اهم، ۸۰ میلی‌ولت و با Rf برابر ۲۲ اهم، ۳۵ میلی‌ولت است. بهره ولتاژ حلقه‌بسته در همین شرایط، حداقل ۳۴، معمولاً ۳۷ و حداکثر ۴۰ دسی‌بل اعلام شده است.

اعوجاج هارمونیک کل معمولی ۰٫۳ درصد است؛ این مقدار در بازه خروجی ۵۰ میلی‌وات تا ۳ وات، با تغذیه ۱۴٫۴ ولت، بار ۴ اهم و فرکانس ۱ کیلوهرتز بیان می‌شود. بازده معمولی نیز در خروجی ۵ وات و همین شرایط، ۷۰ درصد است.

پکیج و نصب TBA810AS

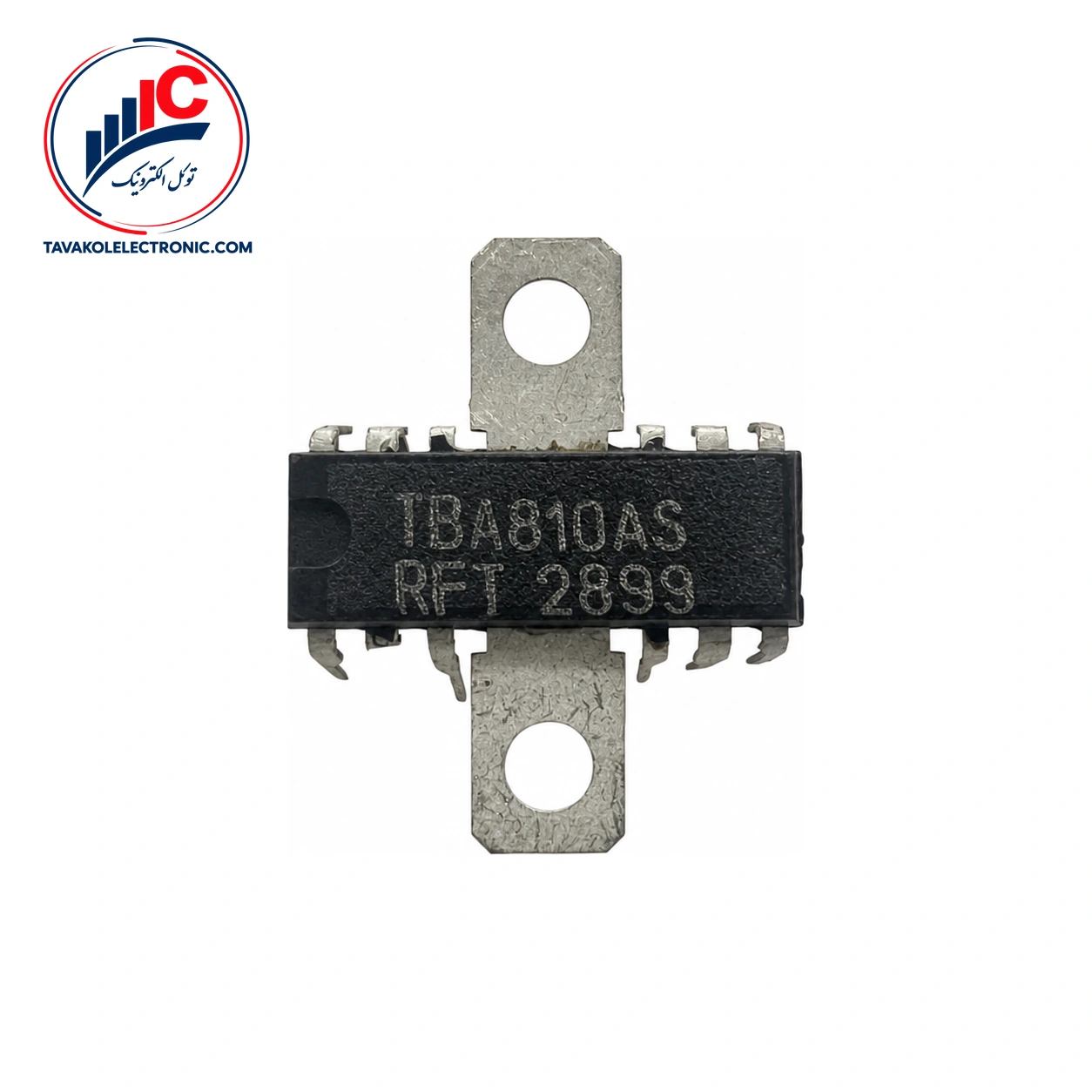

این مدل در پکیج پلاستیکی توان ۱۲ پایه، با کد سفارش P4 و outline 9W عرضه می‌شود. زبانه‌های خنک‌کننده تخت با سوراخ‌های نصب، امکان اتصال هیت‌سینک را فراهم می‌کنند.

محدوده منفی ۴۰ تا ۱۵۰ درجه سانتی‌گراد برای دمای نگهداری و اتصال پیوندی، یک مقدار حداکثری مطلق است و نباید به‌عنوان محدوده کار عادی در نظر گرفته شود. همچنین ۲۰ ولت، حداکثر مطلق ولتاژ تغذیه است، نه الزاماً مقدار کاری پیشنهادی. جریان‌های ۳٫۵ آمپر غیرتکراری و ۲٫۵ آمپر تکراری نیز حدود مطلق هستند و نباید شرایط عادی بهره‌برداری تلقی شوند.

قیمت و خرید TBA810AS از توکل الکترونیک

پیش از ثبت سفارش، پارت‌نامبر و پکیج موردنیاز را با قطعه و برد خود تطبیق دهید. برای خرید IC در بخش تقویت صوت، می‌توانید مشخصات تغذیه، بار و شرایط نصب هیت‌سینک را همراه درخواست اعلام کنید. حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز امکان پیگیری حضوری سفارش را فراهم می‌کند.

سؤالات متداول درباره TBA810AS

TBA810AS چه نوع قطعه‌ای است؟

این مدل یک آی سی تقویت‌کننده توان صوتی ۷ وات و تقویت‌کننده کلاس B برای کاربردهای فرکانس پایین است.

TBA810AS در چه پکیجی عرضه می‌شود؟

پکیج آن پلاستیکی توان، ۱۲ پایه، با کد P4 و outline 9W است و زبانه‌های خنک‌کننده تخت با سوراخ نصب دارد.

جمع‌بندی و ثبت سفارش TBA810AS

TBA810AS یک تقویت‌کننده صوتی کلاس B با توان معمولی ۷ وات، محدوده تغذیه ۴ تا ۲۰ ولت، جریان خروجی تا ۲٫۵ آمپر و پکیج توان ۱۲ پایه است. پاسخ فرکانسی، حساسیت ورودی، بهره و شرایط خنک‌کاری باید با مدار نهایی تطبیق داده شوند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، پارت‌نامبر و مشخصات موردنیاز خود را با توکل الکترونیک در میان بگذارید.
