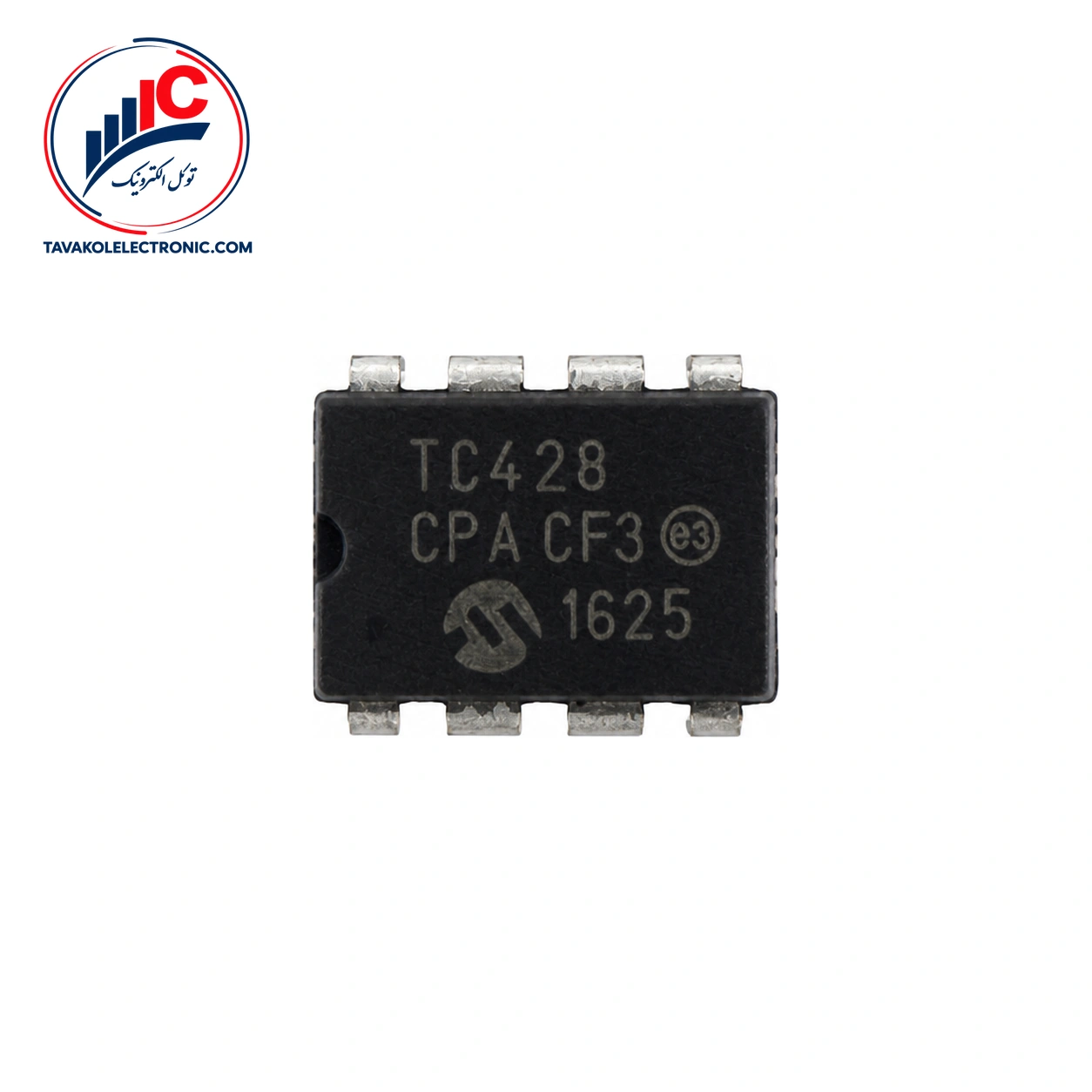

آی سی TC428CPA

معرفی TC428CPA و ساختار عملکردی آن

TC428CPA یک درایور توان CMOS دوگانه و پرسرعت برای MOSFET با پیکربندی مکمل است. این آی‌سی توسط Microchip Technology عرضه می‌شود و در پکیج 8-Pin PDIP قرار دارد.

ولتاژ تغذیه عملیاتی این درایور از 4.5 تا 18 V است و جریان خروجی پیک آن 1.5 A به‌صورت تیپیک اعلام شده است. خروجی High تا VDD − 0.025 V می‌رسد و خروجی Low حداکثر 0.025 V، معادل GND +25 mV، است.

ویژگی‌های فنی TC428CPA

ورودی TC428CPA با منطق TTL/CMOS سازگار است؛ سطح High از 2.4 V و سطح Low تا 0.8 V تشخیص داده می‌شود. این مشخصات در بازه 4.5 V ≤ VDD ≤ 18 V بیان شده‌اند. جریان ورودی در دمای 25°C و محدوده 0 V ≤ VIN ≤ VDD، بین −1 µA تا +1 µA محدود است.

زمان تأخیر انتشار برای tD1 حداکثر 50 ns و برای tD2 حداکثر 75 ns است. این زمان‌ها در دمای 25°C و با شرایط طراحی تضمین شده‌اند. مقاومت خروجی Low برابر 6 Ω تیپیک و 10 Ω حداکثر، و مقاومت خروجی High برابر 10 Ω تیپیک و 15 Ω حداکثر است. این مقادیر برای IOUT = 10 mA، VDD = 18 V و دمای 25°C مشخص شده‌اند.

کاربردها و انتخاب TC428CPA

خانواده درایور TC426/TC427/TC428 برای منابع تغذیه سوئیچینگ، راه‌اندازی ترانسفورمر پالسی، درایو خطوط کلاک و راه‌اندازی کابل کواکسیال در نظر گرفته شده است. ترکیب ورودی TTL/CMOS، زمان‌های سوئیچینگ کوتاه و جریان پیک اعلام‌شده، این قطعه را برای مدارهای درایو و انتقال پالس قابل بررسی می‌کند.

نکات تطبیق مشخصات

پیش از سفارش، ولتاژ تغذیه مدار را در محدوده 4.5 تا 18 V بررسی کنید و سطح‌های منطقی ورودی، زمان‌های خیز و نزول، زمان تأخیر و مقاومت خروجی را با نیاز طراحی مقایسه کنید. بازه دمای کاری این مدل 0°C تا +70°C است.

ولتاژ +20 V فقط حد مطلق تغذیه است و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شود. همچنین مقدار 1.5 A برای جریان خروجی، مقدار تیپیک است؛ بنابراین مقادیر تیپیک و حداکثر را در ارزیابی مدار از یکدیگر تفکیک کنید.

برای مقایسه گزینه‌های مختلف در دسته انواع IC، پارت‌نامبر، پکیج و محدوده تغذیه موردنیاز را پیش از ثبت سفارش مشخص کنید.

قیمت و خرید TC428CPA از توکل الکترونیک

برای استعلام قیمت و موجودی روز این IC با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد. بررسی پارت‌نامبر قبل از سفارش، به تطبیق مدل موردنیاز با درخواست شما کمک می‌کند.

توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند و امکان ارسال به سراسر کشور دارد. مشتریانی که خرید حضوری را ترجیح می‌دهند، می‌توانند به محل حضور فیزیکی فروشگاه در بازار جمهوری تهران مراجعه کنند.

سؤالات متداول درباره TC428CPA

TC428CPA چه نوع آی‌سی است؟

این محصول یک درایور توان CMOS دوگانه و پرسرعت با پیکربندی مکمل برای MOSFET است و در پکیج 8-Pin PDIP عرضه می‌شود.

ولتاژ کاری و جریان خروجی TC428CPA چقدر است؟

ولتاژ تغذیه عملیاتی آن 4.5 تا 18 V و جریان خروجی پیک آن 1.5 A به‌صورت تیپیک است. سطح‌های منطقی ورودی نیز با VIH ≥ 2.4 V و VIL ≤ 0.8 V مشخص شده‌اند.

جمع‌بندی و ثبت سفارش

TC428CPA برای مدارهایی مناسب است که به درایور دوگانه CMOS پرسرعت، ورودی TTL/CMOS و تغذیه 4.5 تا 18 V نیاز دارند. برای دریافت قیمت، بررسی موجودی و ثبت سفارش، پارت‌نامبر دقیق و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
