TBA231A یک آی سی پیشتقویتکننده صوتی دوگانه از شرکت SGS است که بهصورت یک تقویتکننده عملیاتی دوگانه یکپارچه ساخته شده است. این ساختار برای مدارهایی مناسب است که به دو مسیر پیشتقویت صوتی نیاز دارند و امکان استفاده از تغذیه تکمنبع یا دومنبع را فراهم میکند.
کاربردهای تعریفشده برای این مدل شامل پیشتقویتکنندههای استریو فونو و نوار و همچنین گیرندههای کنترل از راه دور تلویزیون است. هنگام انتخاب قطعه، عملکرد مدار، نوع تغذیه و شرایط کاری موردنیاز را با مشخصات آن تطبیق دهید.
وجود دو تقویتکننده عملیاتی در یک آی سی، استفاده از آن را در مسیرهای صوتی دوکاناله ساده میکند. این قطعه برای طراحیهایی در نظر گرفته شده است که در آنها پیشتقویت سیگنالهای فونو یا نوار استریو اهمیت دارد. همچنین کاربرد آن در گیرندههای کنترل از راه دور تلویزیون در مشخصات محصول ذکر شده است.
مقادیر زیر، نکات اصلی برای ارزیابی این قطعه را نشان میدهند. در مشخصههایی که مقدار حداقل یا معمولی دارند، شرط آزمون نیز برای تفسیر درست مقدار اهمیت دارد.
| پارامتر | مقدار | شرط یا توضیح |
|---|---|---|
| عملکرد | پیشتقویتکننده صوتی دوگانه | تقویتکننده عملیاتی دوگانه |
| نوع تغذیه | تکمنبع یا دومنبع | — |
| مقاومت ورودی | حداقل 37؛ معمولی 150 kΩ | 1 kHz، 25 °C، تغذیه ±15 V |
| بهره ولتاژ | حداقل 6500؛ معمولی 20000 | خروجی ±5 V، 25 °C، تغذیه ±15 V |
| نرخ تغییرات | معمولی 1 V/µs | بهره واحد، 25 °C، تغذیه ±15 V |
| دمای کاری | 0 تا 70 °C | محدوده کاری |
جریان مصرفی سکون در شرایط خروجی صفر، دمای محیط 25 °C و تغذیه ±15 V، مقدار معمولی 9 mA و حداکثر 14 mA است. محدوده ولتاژ ورودی common-mode در همین شرایط، حداقل ±10 V و مقدار معمولی ±11 V اعلام شده است.
نوسان خروجی مثبت، در دمای 25 °C و تغذیه ±15 V، حداقل +12 V و معمولی +13 V است. برای نوسان خروجی منفی، مقدار حداقل −14 V و معمولی −15 V اعلام شده است. این مقادیر با شرایط آزمون مشخص شدهاند و باید در ارزیابی مدار واقعی مورد توجه قرار گیرند.
حداکثر مطلق ولتاژ تغذیه ±18 V، حداکثر مطلق ولتاژ تفاضلی ورودی ±5 V و حداکثر مطلق ولتاژ common-mode ورودی ±15 V است. این اعداد فقط حد مجاز مطلق هستند و نباید بهعنوان محدوده کار عادی در نظر گرفته شوند. حداکثر توان تلفاتی نیز 500 mW در دمای محیط کمتر از 60 °C است.
این مدل در پکیج پلاستیکی دو ردیفه 14 پایه، یعنی 14-lead dual in-line plastic package، عرضه میشود. پیش از نصب، نوع پکیج و تعداد پایهها را با برد یا قطعه موجود تطبیق دهید. این بررسی بهویژه هنگام تعمیر یا جایگزینی قطعه اهمیت دارد.
محدوده دمای کاری اعلامشده برای این IC برابر با 0 تا 70 °C است. بنابراین شرایط محیطی پروژه را پیش از سفارش با این محدوده مقایسه کنید. همچنین برای تفسیر مشخصههای الکتریکی، به تفاوت میان مقدار حداقل، مقدار معمولی و شرط آزمون توجه داشته باشید.
برای خرید آی سی TBA231A، استعلام قیمت و موجودی روز را از توکل الکترونیک دریافت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این فروشگاه ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را ارائه میکند.
این مدل یک پیشتقویتکننده صوتی دوگانه است که در قالب یک تقویتکننده عملیاتی دوگانه یکپارچه ارائه میشود. کاربردهای آن شامل پیشتقویتکنندههای استریو فونو و نوار و گیرندههای کنترل از راه دور تلویزیون است.
این قطعه از عملکرد با تغذیه تکمنبع یا دومنبع پشتیبانی میکند. نوع تغذیه باید متناسب با مدار و شرایط کاری انتخاب شود.
پکیج آن از نوع پلاستیکی دو ردیفه 14 پایه است. پیش از ثبت سفارش، پکیج و پارتنامبر را با نمونه نصبشده یا طراحی PCB تطبیق دهید.
برای استعلام قیمت و موجودی روز این IC با توکل الکترونیک در ارتباط باشید.
TBA231A یک پیشتقویتکننده صوتی دوگانه با قابلیت کار در تغذیه تکمنبع یا دومنبع است. کاربردهای فونو، نوار استریو و گیرنده کنترل از راه دور تلویزیون، پکیج 14 پایه و محدوده دمای کاری 0 تا 70 °C از نکات مهم انتخاب آن هستند. برای بررسی موجودی، قیمت و شرایط تأمین، با توکل الکترونیک تماس بگیرید.
| Part Number | TBA231A |
|---|---|
| پکیج | DIP-14 |

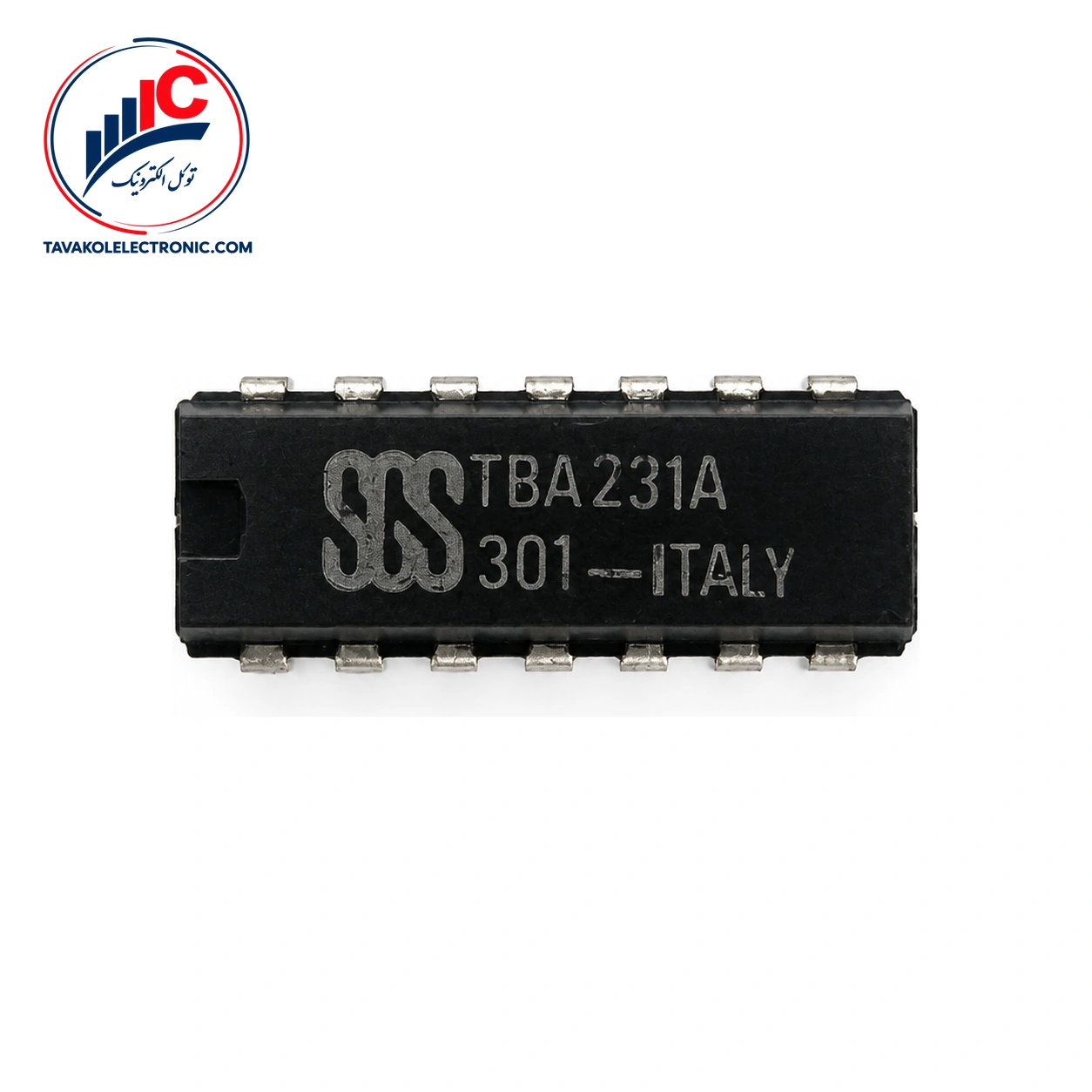

آی سی TBA231A
