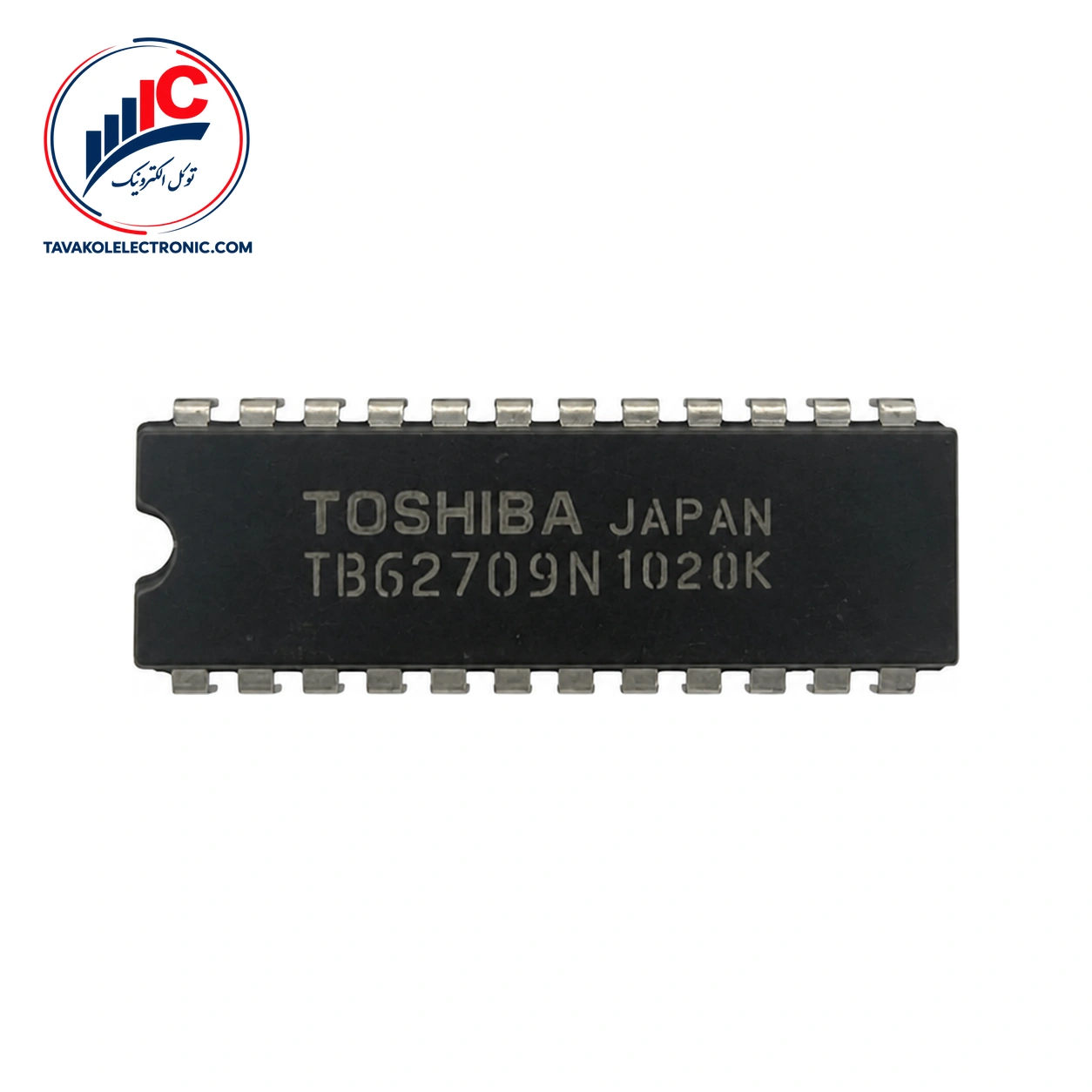

TB62709N یک آیسی دیکودر و درایور نمایشگر عددی LED هفتسگمنتی با جریان ثابت است که برای نمایشگرهای عددی با آرایش آند مشترک طراحی شده است. این قطعه میتواند در یک مدار، حداکثر چهار رقم هفتسگمنتی را کنترل کند و برای طراحیهایی که به نمایش عددی خوانا و کنترلشده نیاز دارند، گزینهای کاربردی است.
کنترل روشنایی برنامهپذیر ۱۶ مرحلهای، تنظیم سطح نور نمایشگر را متناسب با نیاز مدار ممکن میکند. اگر نمایش بیش از چهار رقم لازم باشد، میتوان با اتصال آبشاری به یک آیسی دوم، تعداد ارقام را افزایش داد.
محدوده تغذیه منطقی پیشنهادی این درایور ۴٫۵ تا ۵٫۵ ولت و محدوده تغذیه LED پیشنهادی آن ۴٫۰ تا ۶٫۰ ولت است. جریان خروجی سگمنت در حالت کار عادی، با VDD برابر ۴٫۵ تا ۵٫۵ ولت، حداقل ۲۹ میلیآمپر، مقدار معمول ۳۴ میلیآمپر و حداکثر ۴۰ میلیآمپر است.
فرکانس اسکن خروجیهای رقم ۰ تا ۳ در حالت عادی حداقل ۲۴۰ هرتز، مقدار معمول ۴۸۰ هرتز و حداکثر ۹۶۰ هرتز است. محدوده دمای کار از ۴۰- تا ۸۵+ درجه سلسیوس در نظر گرفته میشود. برای ورودیهای منطقی، سطح High حداقل ۰٫۷VDD و سطح Low حداکثر ۰٫۳VDD است.
| مشخصه | مقدار |
|---|---|
| نوع عملکرد | دیکودر/درایور LED هفتسگمنتی با جریان ثابت |
| آرایش نمایشگر | آند مشترک |
| ظرفیت کنترل | حداکثر ۴ رقم هفتسگمنتی |
| کنترل روشنایی | ۱۶ مرحله |
| تغذیه منطقی پیشنهادی | ۴٫۵ تا ۵٫۵ V |
| تغذیه LED پیشنهادی | ۴٫۰ تا ۶٫۰ V |
| پکیج | SDIP24-P-300-1.78 |
مقادیر تغذیه پیشنهادی را باید از حدود مطلق مجاز جدا در نظر گرفت. حداکثر ولتاژ نامی VDD برابر ۷٫۰ ولت و حداکثر ولتاژ نامی تغذیه LED برابر ۱۷ ولت است؛ این اعداد فقط حد مجاز هستند و برای شرایط کار عادی نیستند. حداکثر فرکانس کلاک نامی نیز ۱۵ مگاهرتز است.
این مدل در پکیج SDIP24-P-300-1.78 عرضه میشود و وزن معمول پکیج آن ۱٫۶۲ گرم است. هنگام انتخاب، نوع نمایشگر آند مشترک، ظرفیت کنترل حداکثر چهار رقم و محدودههای تغذیه مدار را بررسی کنید.
اگر نمایشگر بیش از چهار رقم دارد، ساختار آبشاری با اتصال آیسی دوم باید از ابتدا در طراحی لحاظ شود. جریان خروجی سگمنت و فرکانس اسکن هم باید با نیازهای نمایشگر انتخابی مقایسه شود.
این قطعه برای مدارهایی مناسب است که به راهاندازی نمایشگر عددی LED هفتسگمنتی، کنترل روشنایی چندمرحلهای و امکان گسترش تعداد ارقام نیاز دارند. وجود جریان خروجی و فرکانس اسکن مشخص، بررسی اولیه تناسب قطعه با طراحی را سادهتر میکند.
برای دریافت استعلام قیمت آی سی TB62709N، موجودی روز و شرایط فروش تکی یا تعدادی با توکل الکترونیک تماس بگیرید. امکان خرید عمده و تأمین شرکتی، دریافت پیشفاکتور و ارسال به سراسر کشور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و بررسی پارتنامبر قبل از سفارش انجام خواهد شد.
هر آیسی میتواند حداکثر چهار رقم نمایشگر LED هفتسگمنتی را کنترل کند. برای تعداد بیشتر از چهار رقم، اتصال آبشاری به آیسی دوم پشتیبانی میشود.
بله، کنترل روشنایی برنامهپذیر ۱۶ مرحلهای برای تنظیم سطح روشنایی نمایشگر در نظر گرفته شده است.
پکیج این مدل SDIP24-P-300-1.78 است و وزن معمول آن ۱٫۶۲ گرم اعلام شده است.
TB62709N یک آیسی دیکودر و درایور نمایشگرهای عددی LED هفتسگمنتی آند مشترک است. کنترل حداکثر چهار رقم، روشنایی ۱۶ مرحلهای، امکان اتصال آبشاری و جریان خروجی تعریفشده، آن را برای طراحیهای نمایش عددی قابل بررسی میکند. برای استعلام موجودی، دریافت پیشفاکتور و ثبت سفارش، پارتنامبر TB62709N و تعداد مورد نیاز را به توکل الکترونیک اعلام کنید.
| Part Number | TB62709N |
|---|---|
| پکیج | SDIP24-P-300-1.78 |
