TBP28S42N یک PROM قابل‌برنامه‌ریزی استاندارد از Texas Instruments است. این آی‌سی ظرفیت 4096 بیت دارد و حافظه آن در قالب 512 کلمه 8 بیتی سازمان‌دهی شده است. پیکربندی 3-state output نیز از مشخصات مهم آن برای بررسی در مدارهای دیجیتال است.
این مدل برای طراحانی مناسب است که هنگام انتخاب حافظه، علاوه بر ظرفیت و سازمان‌دهی داده، به نوع خروجی، محدوده تغذیه، زمان دسترسی و نوع نصب توجه دارند. تطبیق پارت‌نامبر کامل با نیاز مدار اهمیت دارد؛ پسوند N در این مدل به پکیج N با 20 پایه اشاره می‌کند.
ظرفیت 4096 بیت در ساختار 512 کلمه × 8 بیت، قالب داده این PROM را مشخص می‌کند. هنگام بررسی طراحی، باید سازمان‌دهی حافظه با داده‌ای که قرار است در مدار استفاده شود هماهنگ باشد. مشخصه 3-state output نیز باید در کنار روش کنترل خروجی‌ها و ساختار باس مدار بررسی شود.
ولتاژ تغذیه پیشنهادی در شرایط کاری توصیه‌شده برای پکیج J یا N، از 4.75 V تا 5.25 V است و مقدار نامی آن 5 V اعلام شده است. حداقل ولتاژ ورودی سطح بالا 2 V و حداکثر ولتاژ ورودی سطح پایین 0.8 V است. این مقادیر برای ارزیابی سطوح منطقی ورودی در مدار کاربرد دارند.
محدوده دمای کاری آزاد تجاری این مدل، در شرایط توصیه‌شده، از 0°C تا 70°C است. جریان خروجی سطح بالا حداکثر -6.5 mA و جریان خروجی سطح پایین حداکثر 16 mA مشخص شده است. مقادیر ذکرشده باید همراه با شرایط کاری مربوط به هر مشخصه بررسی شوند.
| پارامتر | مقدار |
|---|---|
| نوع حافظه | Standard programmable read-only memory |
| سازمان‌دهی | 4096 bits، 512 words × 8 bits |
| پیکربندی خروجی | 3-state output |
| تغذیه پیشنهادی | 4.75 V تا 5.25 V، نامی 5 V |
| پکیج | N package، 20 pins |
| دمای کاری | 0°C تا 70°C |
زمان دسترسی از آدرس، حداقل 35 ns و حداکثر 60 ns است. این مشخصه با CL برابر 30 pF و در محدوده‌های توصیه‌شده دما و VCC بیان شده است. زمان دسترسی از chip select یا enable نیز حداقل 20 ns و حداکثر 45 ns اعلام شده است.
ولتاژ خروجی سطح بالا حداقل 2.4 V و مقدار typical آن 3.1 V است؛ این مشخصه با VCC در حداقل مقدار و IOH در مقدار حداکثر بیان شده است. ولتاژ خروجی سطح پایین حداکثر 0.5 V است و در شرایط VCC حداقل و IOL برابر 16 mA مشخص شده است. جریان تغذیه نیز 100 mA typical و 135 mA maximum اعلام شده است.
نمونه کاربردهای خانواده PROM سری 24 و 28 شامل میکروبرنامه‌ریزی و firmware loaders، مبدل‌های کد و مولدهای کاراکتر، مترجم‌ها و شبیه‌سازها و همچنین نگاشت آدرس یا look-up tables است. این موارد صرفاً نمونه‌های کاربرد خانواده هستند و انتخاب قطعه باید با ظرفیت، سازمان‌دهی داده، سطوح ورودی و خروجی، زمان دسترسی و شرایط تغذیه مدار تطبیق داده شود.
برای استفاده از این مدل در یک برد، نوع پکیج و تعداد پایه‌ها را با نمونه موردنیاز مقایسه کنید. بررسی نقشه پایه‌ها، روش برنامه‌ریزی و الزامات مدار پیش از سفارش یا جایگزینی ضروری است؛ شباهت نام قطعه به‌تنهایی برای انتخاب نهایی کافی نیست.
برای استعلام قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. ارسال به سراسر کشور انجام میشود و توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد.
برای خرید آی سی، پارت‌نامبر کامل، پکیج N و تعداد موردنیاز را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند و قیمت نهایی بر اساس موجودی و تعداد درخواستی اعلام خواهد شد.
اگر به یک PROM استاندارد با ظرفیت 4096 bits، سازمان‌دهی 512 words × 8 bits، پیکربندی 3-state output و پکیج N با 20 پایه نیاز دارید، مشخصات این مدل را با مدار خود تطبیق دهید. برای ثبت سفارش، پارت‌نامبر کامل و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
این قطعه یک Standard programmable read-only memory با ظرفیت 4096 bits و سازمان‌دهی 512 words × 8 bits است و از 3-state output استفاده می‌کند.
مدل دارای پسوند N در N package با 20 pins مشخص شده است.
بازه تغذیه پیشنهادی 4.75 V تا 5.25 V است و مقدار nominal آن 5 V اعلام شده است.
| Part Number | TBP28S42N |
|---|---|
| پکیج | DIP-20 |

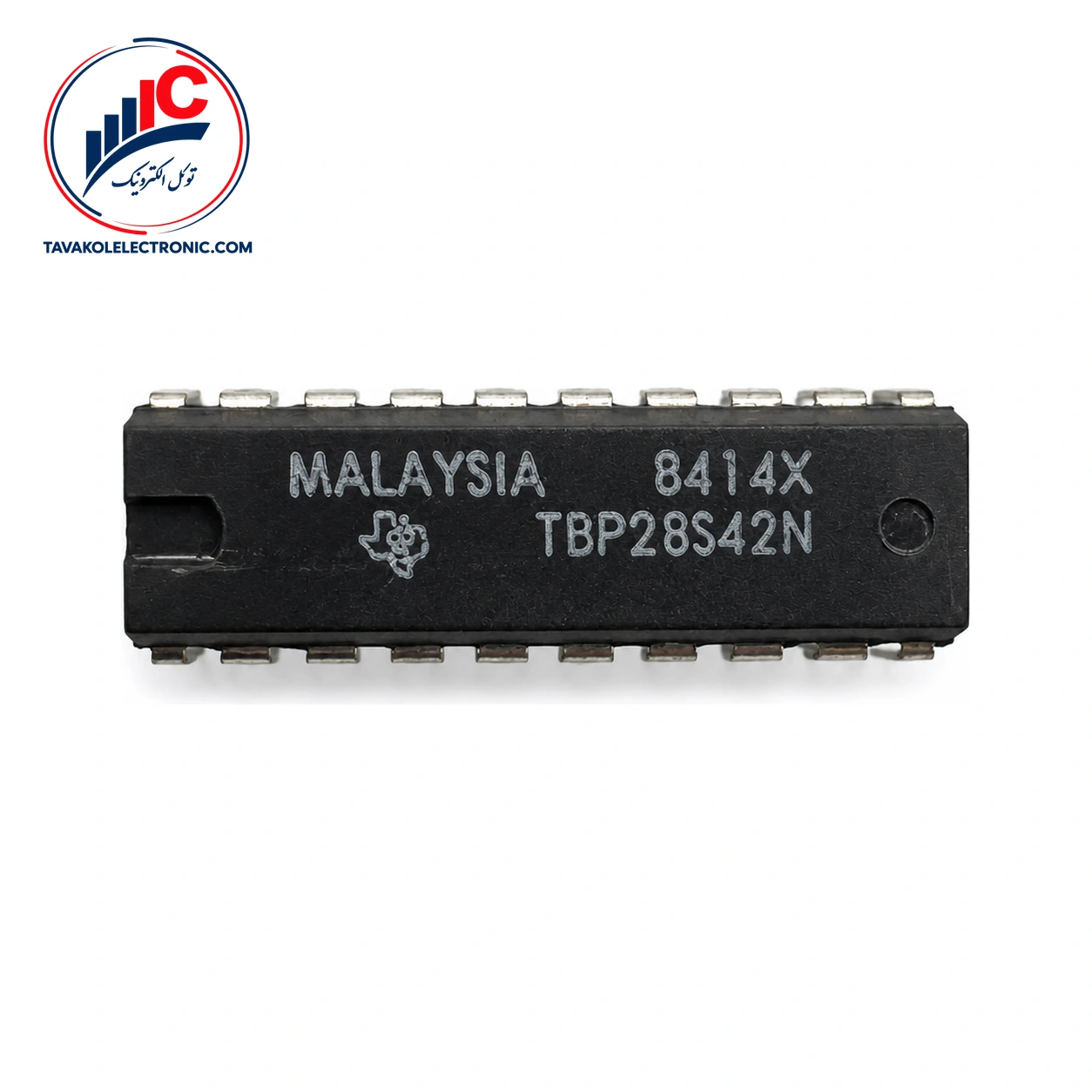

آی سی TBP28S42N
