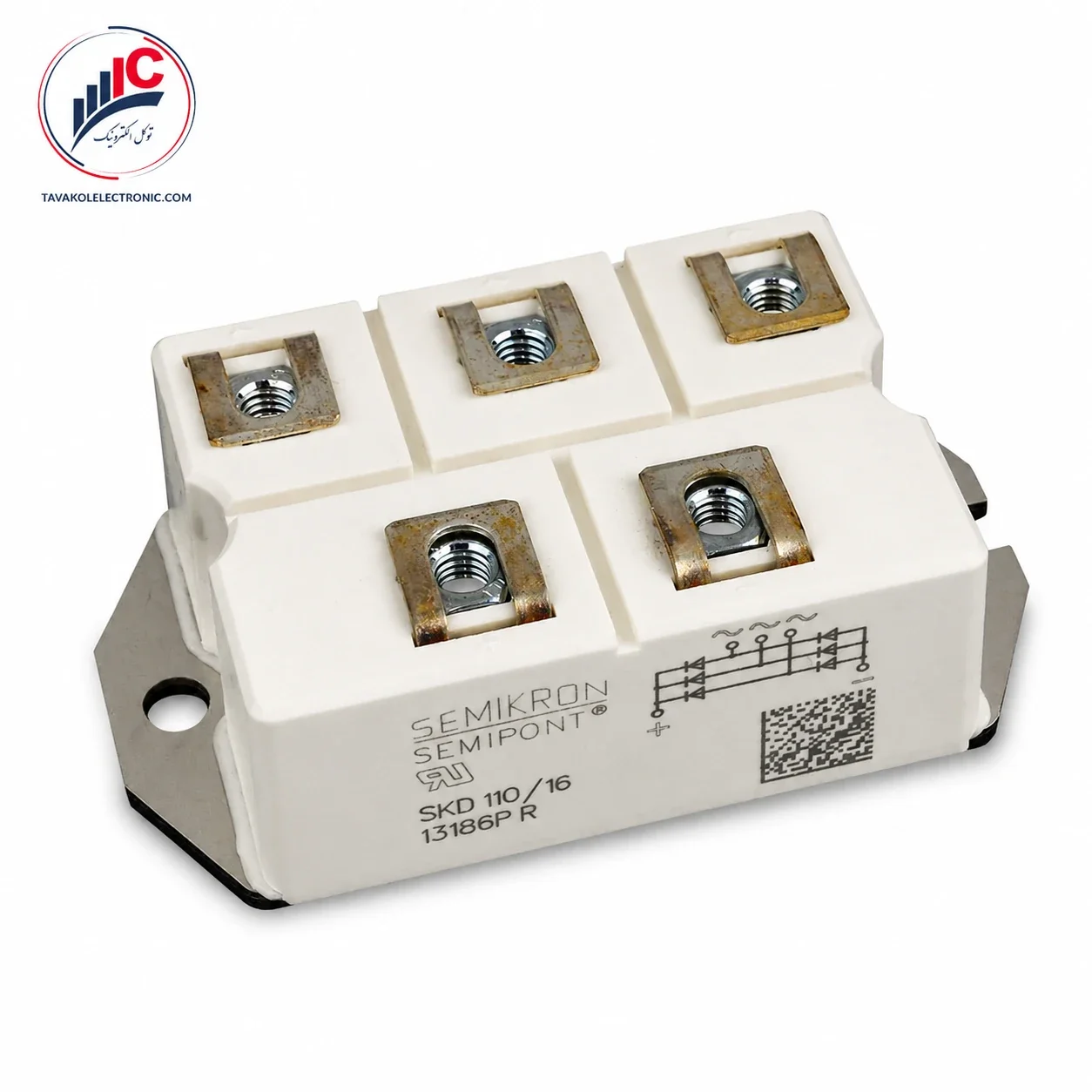

پل دیود سه‌فاز سمیکرون مدل SKD110/16

توضیحات

معرفی فروشگاهی محصول

 SKD110/16 یک پل دیود سه‌فاز سمیکرون از سری SEMIPONT 4 است که برای یکسو‌سازی برق سه‌فاز در مدارهای قدرت صنعتی استفاده می‌شود. این قطعه در دیتاشیت با عنوان Power Bridge Rectifier معرفی شده و برای تجهیزاتی مناسب است که به یک رکتیفایر سه‌فاز صنعتی با تحمل جریان بالا، نصب مطمئن و عملکرد پایدار نیاز دارند.

این ماژول در بخش ورودی بسیاری از منابع تغذیه صنعتی، درایوهای فرکانس متغیر، شارژرهای باتری صنعتی و مدارهای تغذیه میدان موتور DC استفاده می‌شود. طراحی صنعتی، کیس مقاوم، صفحه پایه ایزوله و ترمینال‌های پیچی باعث شده خانواده SKD 110 در تعمیرات تابلوهای برق، اینورترها و تجهیزات قدرت صنعتی گزینه‌ای قابل اعتماد باشد.

مدل‌های مختلف این خانواده با پسوندهای ولتاژی متفاوت عرضه می‌شوند؛ برای مثال SKD110/16 برای کلاس 1600V و SKD110/18 برای کلاس 1800V شناخته می‌شود. بنابراین هنگام خرید، علاوه بر ظاهر قطعه، باید کد کامل روی لیبل، ولتاژ، جریان، ابعاد نصب و پین‌آوت با قطعه معیوب دستگاه تطبیق داده شود.

برای استعلام قیمت و موجودی پل دیود SKD110/16 اورجینال، با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم محصول SKD110/16

• پل دیود سه‌فاز SEMIKRON مناسب مدارهای رکتیفایر صنعتی.
• طراحی SEMIPONT 4 با کیس مقاوم و صفحه پایه ایزوله.
• مناسب برای رکتیفایر ورودی اینورتر و درایوهای فرکانس متغیر.
• قابل استفاده در منابع تغذیه صنعتی DC و تجهیزات تبدیل AC به DC.
• گزینه مناسب برای شارژر باتری صنعتی و تجهیزات توان بالا.
• دارای تحمل جریان Surge بالا برای شرایط راه‌اندازی و بارهای صنعتی.
• نصب آسان روی هیت‌سینک با ترمینال‌های پیچی.
• قابل انتخاب در کلاس‌های ولتاژی مختلف مثل 1200V، 1600V و 1800V.
• مناسب برای تعمیر تجهیزاتی که از Semikron Bridge Rectifier استفاده می‌کنند.
• انتخاب مطمئن برای خریداران صنعتی که به دنبال رکتیفایر سه‌فاز 110 آمپر هستند.

کاربردهای صنعتی

خانواده SKD110/16 برای مدارهایی استفاده می‌شود که نیاز به تبدیل برق سه‌فاز AC به DC دارند. طبق دیتاشیت، کاربردهای اصلی این سری شامل موارد زیر است:

• Three Phase Rectifiers for Power Supplies یا رکتیفایر سه‌فاز منابع تغذیه
• Input Rectifiers for Variable Frequency Drives یا رکتیفایر ورودی درایوهای فرکانس متغیر
• Rectifiers for DC Motor Field Supplies یا رکتیفایر تغذیه میدان موتور DC
• Battery Charger Rectifiers یا رکتیفایر شارژر باتری
• تابلوهای برق صنعتی
• منابع تغذیه DC توان بالا
• مدارهای باس DC در تجهیزات صنعتی
• سیستم‌های کنترل توان و ماشین‌آلات صنعتی

در این تجهیزات، خرابی پل دیود می‌تواند باعث پریدن فیوز، قطع باس DC، داغ شدن ترمینال‌ها یا آسیب به خازن‌های لینک DC شود. به همین دلیل قبل از نصب قطعه جدید، بررسی مدار اطراف ماژول اهمیت زیادی دارد.

برای مشاهده قطعات مشابه، می‌توانید دسته ماژول دیود و رکتیفایر صنعتی توکل الکترونیک را بررسی کنید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت SEMIKRON مراجعه نمایید

نکات مهم قبل از خرید

این محصول یک پل دیود سه‌فاز صنعتی است و نباید با ماژول IGBT، IPM یا رکتیفایر تریستوری کنترل‌شونده اشتباه گرفته شود. وظیفه اصلی آن یکسو‌سازی برق سه‌فاز است و مدار فرمان گیت ندارد.

قبل از خرید یا جایگزینی، بهتر است این موارد بررسی شوند:

• کد کامل روی لیبل قطعه، مثل SKD110/16 یا SKD110/18
• کلاس ولتاژی موردنیاز دستگاه
• جریان کاری مدار و جریان لحظه‌ای Surge
• پین‌آوت و نحوه اتصال ترمینال‌ها
• سلامت فیوزهای ورودی
• وضعیت خازن‌های DC Link
• سلامت اتصالات باس DC
• سطح هیت‌سینک و کیفیت خمیر سیلیکون
• گشتاور پیچ‌های نصب و ترمینال‌ها
• علت خرابی قطعه قبلی

در قطعات قدرت، انتخاب مدل فقط بر اساس شباهت ظاهری کافی نیست. اگر کلاس ولتاژ یا جریان درست انتخاب نشود، امکان خرابی دوباره مدار در زمان راه‌اندازی یا زیر بار وجود دارد.

مقادیر فنی مهم SKD110/16

نکته مهم درباره نصب و جایگزینی

این ماژول معمولاً در بخش ورودی مدارهای قدرت قرار می‌گیرد و وظیفه تبدیل برق سه‌فاز به DC را انجام می‌دهد. اگر پل دیود قبلی سوخته باشد، فقط تعویض قطعه کافی نیست؛ باید علت خرابی هم بررسی شود.

در زمان نصب، سطح هیت‌سینک باید تمیز و صاف باشد. استفاده از خمیر سیلیکون مناسب و بستن پیچ‌ها با گشتاور صحیح باعث انتقال حرارت بهتر و افزایش عمر قطعه می‌شود. همچنین ترمینال‌های قدرت باید محکم بسته شوند؛ چون اتصال ضعیف می‌تواند باعث داغ شدن محل اتصال، افت ولتاژ و خرابی مجدد رکتیفایر شود.

اگر دستگاه شما با مدل ولتاژی مشخصی طراحی شده، بهتر است همان کلاس ولتاژی تهیه شود. برای مثال اگر قطعه اصلی SKD110/16 بوده، استفاده از مدل‌های ولتاژی پایین‌تر بدون بررسی مدار توصیه نمی‌شود.

چرا خرید SKD110/16 از توکل الکترونیک؟

در قطعات صنعتی مثل پل دیود سه‌فاز سمیکرون، اصالت کالا و تطبیق فنی اهمیت زیادی دارد. نمونه‌های بی‌کیفیت یا ناسازگار ممکن است در تست اولیه سالم به نظر برسند، اما زیر بار صنعتی باعث پریدن فیوز، داغ شدن ترمینال‌ها، خرابی خازن‌های DC Link یا توقف دستگاه شوند.

توکل الکترونیک تأمین‌کننده قطعات الکترونیک صنعتی، پل دیود سه‌فاز، رکتیفایر صنعتی، ماژول IGBT، IPM، تریستور، دیود و قطعات درایو صنعتی است. حضور فروشگاه در بازار جمهوری تهران امکان خرید مطمئن، بررسی کالا، مشاوره تخصصی و پیگیری سفارش را برای تعمیرکاران، کارخانه‌ها و واحدهای نگهداری و تعمیرات فراهم می‌کند.

برای خرید پل دیود SEMIKRON و دریافت مشاوره قبل از جایگزینی، با توکل الکترونیک تماس بگیرید.

سوالات متداول FAQ

SKD110/16 چه نوع قطعه‌ای است؟

SKD110 یک پل دیود سه‌فاز قدرت از برند SEMIKRON و سری SEMIPONT 4 است. این قطعه برای یکسو‌سازی برق سه‌فاز در مدارهای صنعتی استفاده می‌شود.

آیا این محصول ماژول IGBT است؟

خیر. این قطعه IGBT نیست؛ بلکه یک Power Bridge Rectifier یا رکتیفایر پل دیودی سه‌فاز است و برای تبدیل برق AC سه‌فاز به DC کاربرد دارد.

این خانواده چه مدل‌هایی دارد؟

در دیتاشیت، مدل‌هایی مانند SKD110/08، SKD110/12، SKD110/14، SKD110/16 و SKD110/18 دیده می‌شوند. تفاوت اصلی این مدل‌ها در کلاس ولتاژی آن‌هاست.

کدام مدل برای دستگاه من مناسب است؟

بهترین انتخاب، همان کدی است که روی قطعه اصلی دستگاه نوشته شده است. اگر قطعه قبلی مثلاً SKD110/16 بوده، باید مدل جایگزین از نظر ولتاژ، جریان، پین‌آوت و ابعاد نصب با آن تطبیق داده شود.

این پل دیود در چه تجهیزاتی استفاده می‌شود؟

این قطعه در منابع تغذیه صنعتی، ورودی درایوهای فرکانس متغیر، شارژر باتری صنعتی، تغذیه میدان موتور DC و تابلوهای قدرت کاربرد دارد.

قبل از تعویض چه مواردی باید بررسی شود؟

قبل از تعویض باید فیوزهای ورودی، خازن‌های DC Link، اتصالات ترمینال، باس DC، هیت‌سینک، خمیر سیلیکون و علت خرابی پل دیود قبلی بررسی شود.

آیا مدل‌های ولتاژی مختلف این خانواده جایگزین هم هستند؟

جایگزینی فقط زمانی درست است که ولتاژ، جریان، ابعاد، پین‌آوت و شرایط کاری مدار تأیید شود. مدل با کلاس ولتاژی پایین‌تر نباید بدون بررسی جایگزین مدل ولتاژ بالاتر شود.
