ماسفت Toshiba 2SK2605 یک ترانزیستور سیلیکونی N-Channel از نوع enhancement mode است که برای کاربردهای رگولاتور سوئیچینگ در نظر گرفته شده است. این قطعه در مدارهایی که انتخاب نوع کانال، شرایط درایو گیت و محدودیت‌های ولتاژ و جریان مهم است، گزینه‌ای قابل بررسی به شمار می‌آید.
پیش از سفارش، پارت‌نامبر و مشخصات مدار خود را با اطلاعات فنی قطعه تطبیق دهید. برای مقایسه گزینه‌های دیگر نیز میتوانید انواع ماسفت را بررسی کنید.
مقاومت روشن درین-سورس در شرایط VGS = 10 V و ID = 3 A، مقدار معمولی 1.9 Ω و مقدار حداکثری 2.2 Ω دارد. ولتاژ آستانه گیت در VDS = 10 V و ID = 1 mA، بین 2.0 تا 4.0 V اعلام شده است. این مقادیر به شرایط آزمون وابسته‌اند و هنگام مقایسه باید با همان شرایط خوانده شوند.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| مقاومت روشن درین-سورس | 1.9 Ω معمولی؛ 2.2 Ω حداکثر | VGS = 10 V، ID = 3 A، Ta = 25°C |
| ولتاژ آستانه گیت | 2.0 تا 4.0 V | VDS = 10 V، ID = 1 mA، Ta = 25°C |
| هدایت انتقالی مستقیم | 1.0 S حداقل؛ 3.8 S معمولی | VDS = 15 V، ID = 3 A، Ta = 25°C |
| شارژ کل گیت | 34 nC معمولی | VDD تقریباً 400 V، VGS = 10 V، ID = 5 A |
هدایت انتقالی مستقیم در شرایط آزمون مقدار معمولی 3.8 S و حداقل 1.0 S دارد. شارژ کل گیت نیز 34 nC به‌صورت معمولی مشخص شده است. زمان‌های سوئیچینگ معمولی شامل زمان خیز 40 ns، زمان روشن‌شدن 80 ns، زمان افت 40 ns و زمان خاموش‌شدن 140 ns هستند. این زمان‌ها در مدار آزمون مشخص و با ID = 3 A، VDD = 200 V و RL = 66.7 Ω اندازه‌گیری شده‌اند.
کاربرد اعلام‌شده این قطعه، مدارهای رگولاتور سوئیچینگ است. در انتخاب نهایی، نوع N-Channel، مقاومت روشن، شارژ گیت و زمان‌های سوئیچینگ را در کنار شرایط واقعی مدار بررسی کنید. پکیج قطعه با JEITA SC-67 و نام‌گذاری Toshiba 2-10R1B شناخته میشود؛ تطبیق پکیج با طراحی و مستندات برد پیش از نصب ضروری است.
ولتاژ شکست درین-سورس حداقل 800 V است؛ این مقدار با ID = 10 mA و VGS = 0 V در Ta = 25°C مشخص شده است. جریان قطع درین نیز حداکثر 100 μA با VDS = 640 V و VGS = 0 V اعلام شده است.
در بخش مقادیر مطلق، ولتاژ درین-سورس حداکثر 800 V، جریان DC حداکثر 5 A و جریان پالسی حداکثر 15 A در Ta = 25°C هستند. ولتاژ گیت-سورس مطلق ±30 V و دمای کانال حداکثر 150°C اعلام شده است. این اعداد برای تعیین شرایط مجاز طراحی به کار می‌روند، نه برای تعریف عملکرد عادی قطعه.
برای خرید، استعلام قیمت و موجودی روز را از توکل الکترونیک دریافت کنید. این قطعه با ضمانت اصالت کالا و به‌صورت فروش تکی و تعدادی عرضه میشود. برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.
هنگام ثبت درخواست، شماره فنی 2SK2605 و تعداد موردنیاز را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران نیز در دسترس مشتریان است.
این قطعه یک ماسفت سیلیکونی N-Channel با عملکرد enhancement mode است و در پکیج JEITA SC-67 با نام‌گذاری Toshiba 2-10R1B ارائه میشود.
کاربرد مشخص‌شده برای آن، مدارهای رگولاتور سوئیچینگ است. انتخاب نهایی باید با توجه به ولتاژ، جریان، شرایط درایو گیت و مشخصات واقعی مدار انجام شود.
خیر. 800 V هم به‌عنوان ولتاژ شکست حداقل در شرایط آزمون مشخص شده و هم در ردیف مقدار مطلق درین-سورس قرار دارد؛ بنابراین نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کار عادی استفاده شود.
این ماسفت برای کاربردهای رگولاتور سوئیچینگ، ساختار N-Channel و پکیج JEITA SC-67 / Toshiba 2-10R1B دارد. مقاومت روشن 1.9 Ω معمولی، شارژ گیت 34 nC معمولی و ولتاژ شکست حداقل 800 V از مشخصات مهم آن هستند. برای استعلام قیمت، موجودی و سفارش، اطلاعات پارت‌نامبر و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.
| Part Number | 2SK2605 |
|---|---|
| پکیج | JEITA SC-67; Toshiba 2-10R1B |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V |

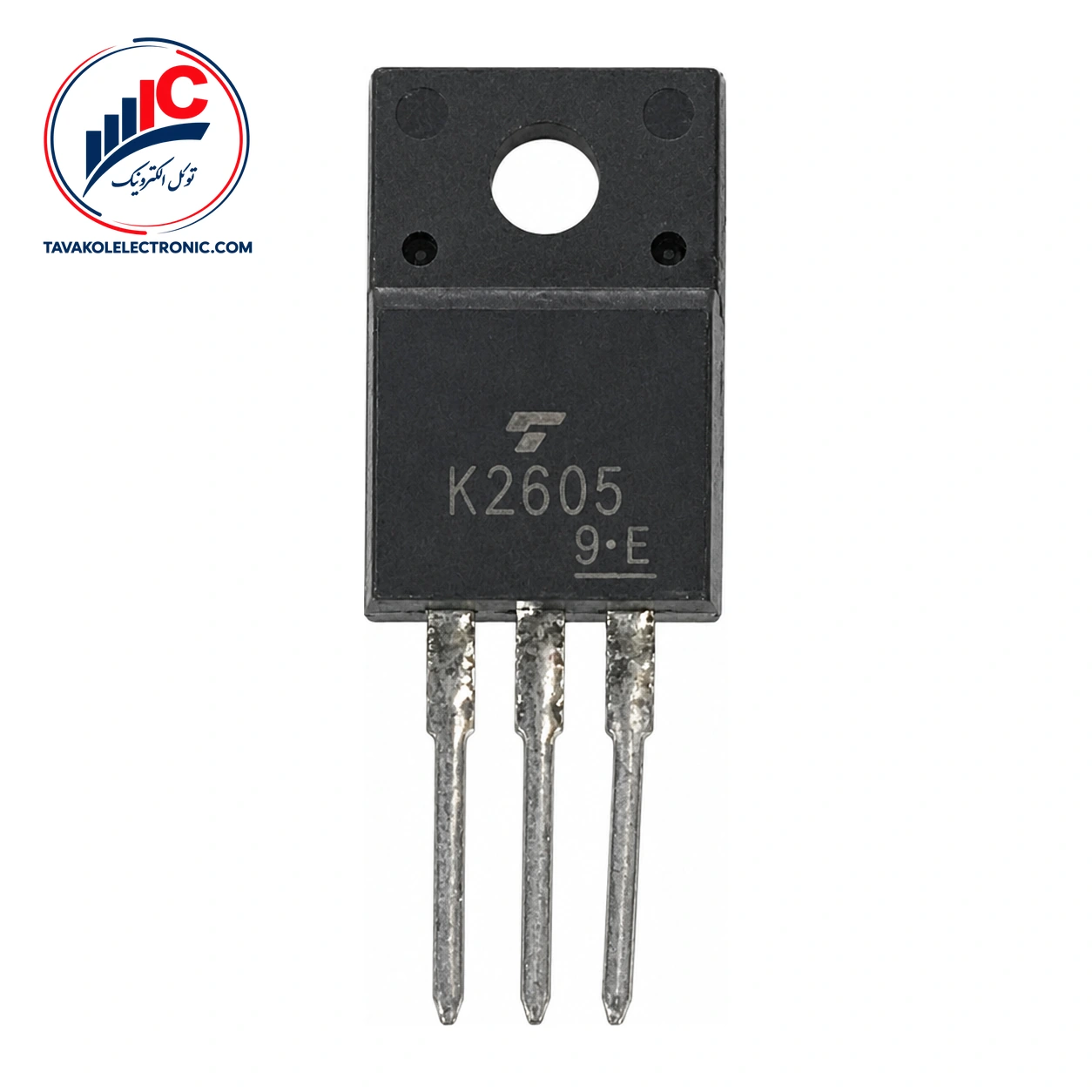

ماسفت 2SK2605
