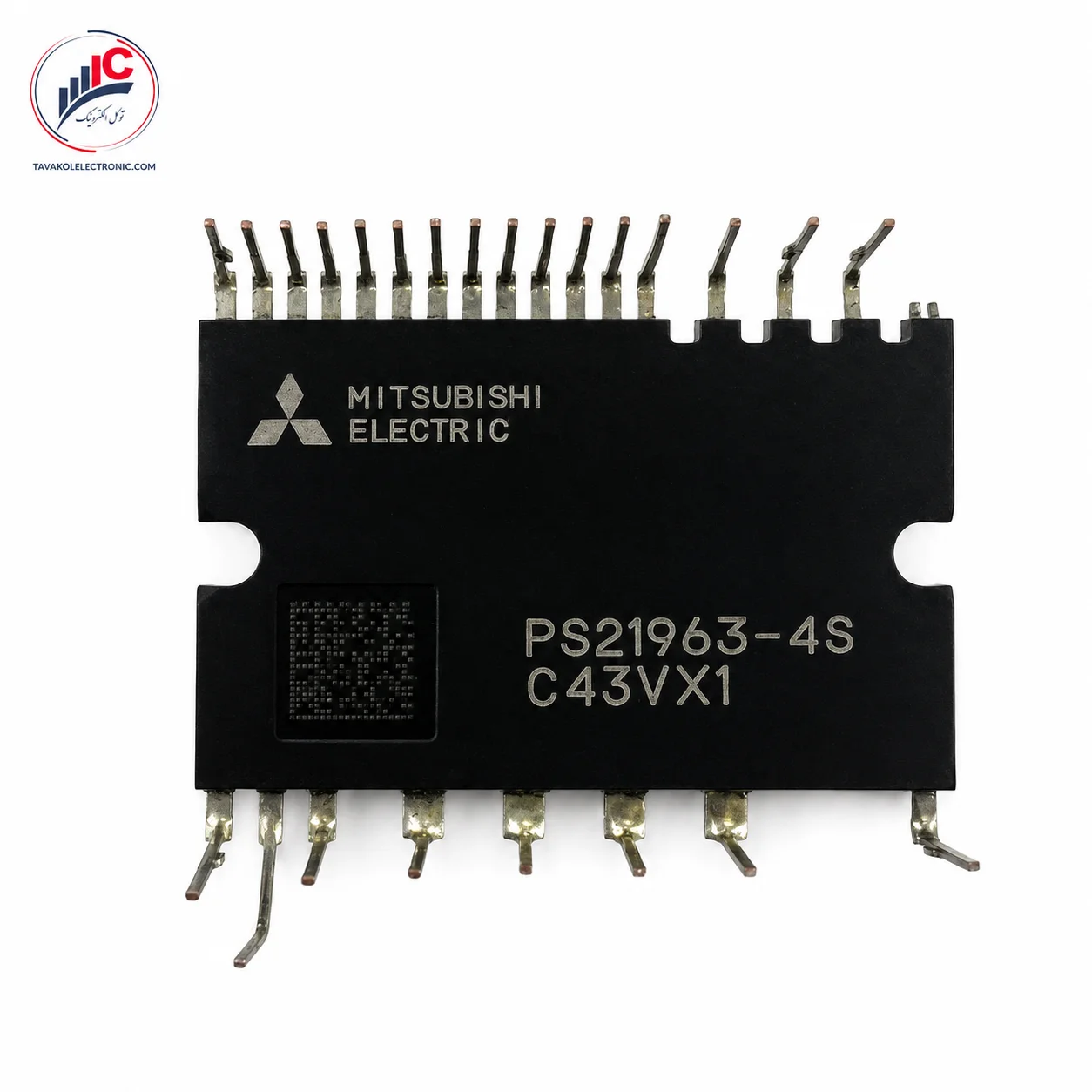

PS21963-4S میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز از خانواده DIP-IPM است که برای کنترل موتورهای کم‌قدرت در بردهای اینورتر استفاده می‌شود. این قطعه مجموعه IGBTهای قدرت، مدارهای درایور High-Side و Low-Side و حفاظت‌های موردنیاز را در یک پکیج فشرده قرار داده و برای بردهایی که دقیقاً براساس این مدل طراحی شده‌اند، یک قطعه کلیدی در طبقه قدرت محسوب می‌شود.

مشخصات اصلی PS21963-4S شامل ولتاژ 600 ولت و جریان نامی 10 آمپر است. این مدل از پل IGBT سه‌فاز نسل پنجم استفاده می‌کند و Mitsubishi کاربرد آن را برای اینورتر موتورهای کم‌قدرت در کلاس ورودی AC100V تا AC200V اعلام کرده است.

در زمان خرید PS21963-4S نباید فقط عبارت PS21963 یا مشخصات 600V/10A را ملاک انتخاب قرار داد. پسوند کامل -4S، تعداد پایه‌ها، فرم پکیج و ساختار Open Emitter باید با قطعه قبلی تطبیق داده شوند؛ زیرا مدل‌هایی مانند PS21963-S، PS21963-4A و سایر نسخه‌های همین خانواده ممکن است از نظر ظاهر بسیار نزدیک باشند اما الزاماً جایگزین مستقیم نیستند.

برای دریافت قیمت PS21963-4S، استعلام موجودی، خرید تکی یا سفارش تعدادی، تصویر واضح قطعه قبلی، مدل دستگاه و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید تا قبل از سفارش مشخصات بررسی شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	PS21963-4S
برند	Mitsubishi Electric
نوع قطعه	Intelligent Power Module
ساختار	اینورتر سه‌فاز
فناوری قدرت	IGBT نسل پنجم
ولتاژ VCES	600V
جریان نامی IC	10A
جریان پیک ICP	20A، کمتر از 1ms
ساختار خروجی	Open Emitter
تعداد ترمینال	25
ولتاژ ایزولاسیون	1500Vrms
پکیج	Super Mini DIP / 25-PowerDIP
نوع پایه	Short Pin
حفاظت	UV و SC بخش Low-Side

مقادیر 600V، 10A، 20A Peak و 1500Vrms مستقیماً در دیتاشیت همین مدل ذکر شده‌اند.

مزایا و ویژگی‌های مهم محصول

یکی از مزیت‌های اصلی PS21963-4S یکپارچه‌بودن بخش قدرت و درایورهای موردنیاز اینورتر سه‌فاز است. این ساختار می‌تواند تعداد قطعات جداگانه روی PCB را کاهش دهد و در بردهای سازگار، طراحی بخش کنترل موتور را فشرده‌تر کند.

ویژگی‌های مهم برای خریدار عبارت‌اند از:

پل قدرت سه‌فاز 600V / 10A
استفاده از IGBT نسل پنجم کم‌تلفات
مدارهای HVIC داخلی برای High-Side
حفاظت افت ولتاژ تغذیه درایور
حفاظت اتصال کوتاه بخش Low-Side
خروجی FO جهت اعلام خطا
ورودی کنترلی سازگار با منطق 3V و 5V
ساختار Open Emitter
پکیج فشرده مناسب بردهای اینورتر کوچک

حفاظت اتصال کوتاه این مدل برای IGBTهای Low-Side عمل می‌کند و به شنت خارجی و مدار مناسب سنجش جریان وابسته است. بنابراین هنگام تعویض ماژول، سلامت شنت و مدار اطراف CIN نیز باید بررسی شود.

کاربردهای PS21963-4S

کاربرد اصلی اعلام‌شده توسط Mitsubishi، درایو اینورتر موتورهای کم‌قدرت با ورودی AC100 تا AC200 ولت است. نسخه Powerex نیز موارد زیر را برای این مدل معرفی می‌کند:

یخچال‌های دارای برد اینورتر
کولرهای گازی
سروو موتورهای کوچک
سیستم‌های کنترل موتور کم‌قدرت
بردهای اینورتر سه‌فاز
تعمیر بردهایی که دقیقاً از PS21963-4S استفاده کرده‌اند

این کاربردها به معنی سازگاری با تمام مدل‌های کولر، یخچال یا موتور نیست و پارت‌نامبر و شماره برد باید قبل از سفارش بررسی شوند.

نکات مهم قبل از خرید PS21963-4S

مهم‌ترین نکته قبل از ثبت سفارش، تطبیق پارت‌نامبر کامل PS21963-4S است. حذف عبارت 4S یا انتخاب یک مدل مشابه فقط براساس ظاهر توصیه نمی‌شود.

این ماژول دارای 25 ترمینال است و در بخش قدرت پایه‌های P، U، V، W، NU، NV و NW دیده می‌شوند. وجود NU، NV و NW با ساختار Open Emitter این مدل مرتبط است.

هنگام استعلام بهتر است این اطلاعات ارسال شوند:

تصویر واضح نوشته روی قطعه
تصویر کامل پایه‌ها
شماره PCB
مدل دستگاه
تعداد موردنیاز

قبل از نصب قطعه جدید نیز مقاومت‌های شنت، تغذیه 15 ولت، مدار Bootstrap، باس DC، موتور و قطعات اطراف IPM بررسی شوند؛ زیرا خرابی مدار جانبی می‌تواند باعث آسیب دوباره به ماژول شود.

تفاوت با مدل‌های مشابه

یکی از مدل‌های نزدیک PS21963-4A است. همچنین مدل‌هایی با کد PS21963-S و PS21963-4 در همین خانواده دیده می‌شوند.

مدل PS21963-4S در نسخه Powerex صراحتاً به‌عنوان Short Pin معرفی شده است؛ بنابراین فرم و طول پایه‌ها هنگام مقایسه با نسخه‌های دیگر اهمیت دارد.

همچنین مدل PS21963-4S دارای ساختار Open Emitter است و نباید صرفاً به دلیل یکسان‌بودن جریان و ولتاژ با یک IPM دیگر جایگزین شود.

جایگزینی مدل‌های مشابه بدون بررسی پین‌آوت، فرم پایه‌ها، پکیج و طراحی PCB توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

برای خرید PS21963-4S می‌توانید قبل از سفارش تصویر قطعه قبلی را ارسال کنید تا احتمال انتخاب نسخه اشتباه کاهش پیدا کند.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور، مراجعه حضوری در بازار جمهوری تهران و ارسال به سراسر کشور وجود دارد.

این موضوع برای مدل‌های قدیمی IPM اهمیت بیشتری دارد؛ زیرا چند نسخه نزدیک یک خانواده ممکن است در بازار موجود باشند و تفاوت کوچک در پسوند یا پایه‌ها روی سازگاری با برد تأثیر بگذارد.

برای خرید PS21963-4S، تصویر قطعه و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی روز بررسی شود.

سوالات متداول

PS21963-4S چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر IGBT از Mitsubishi Electric برای کنترل موتورهای کم‌قدرت است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی بخش IGBT 600V و جریان نامی 10A است.

جریان 20 آمپر به چه معناست؟

20A جریان پیک برای کمتر از 1ms است؛ جریان نامی محصول 10A است.

PS21963-4S چند پایه دارد؟

این مدل دارای 25 ترمینال است.

آیا PS21963-4S حفاظت اتصال کوتاه دارد؟

بله، حفاظت SC برای Low-Side دارد و عملکرد آن با شنت خارجی انجام می‌شود.

آیا ورودی آن به میکروکنترلر متصل می‌شود؟

بله، دیتاشیت رابط High Active سازگار با 3V و 5V را اعلام کرده است.

آیا مدل‌های مشابه جایگزین مستقیم هستند؟

خیر. قبل از جایگزینی باید پین‌آوت، پکیج، طول پایه و طراحی برد بررسی شوند.

جمع‌بندی و استعلام موجودی

PS21963-4S میتسوبیشی یک ماژول IPM سه‌فاز با فناوری IGBT نسل پنجم و مشخصات 600V / 10A است. ساختار Open Emitter، 25 ترمینال، حفاظت UV و SC و پکیج فشرده از ویژگی‌های مهم این مدل برای بردهای اینورتر و کنترل موتور هستند.
