توضیحات

خرید و قیمت IRAMS10UP60B

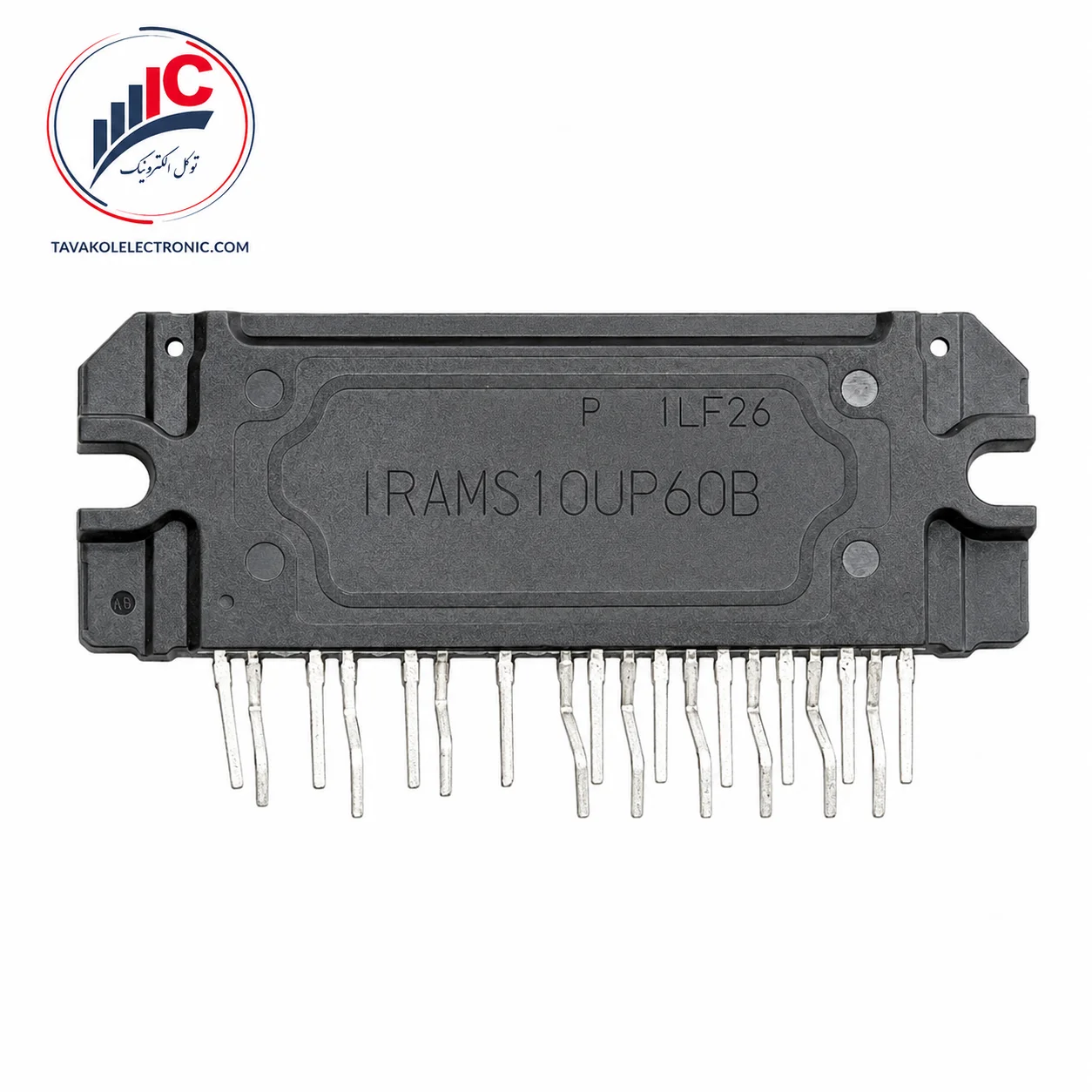

IRAMS10UP60B یک ماژول IPM سه‌فاز از برند International Rectifier است که برای کنترل موتورهای AC در بردهای اینورتر لوازم خانگی طراحی شده است. این محصول شش IGBT قدرت، گیت‌درایورهای High-Side و Low-Side، دیودهای Bootstrap، مدارهای حفاظتی و مقاومت سنجش جریان را در یک پکیج ایزوله قرار می‌دهد.

ولتاژ بلوکه‌سازی این ماژول ۶۰۰ ولت و جریان خروجی آن در دمای کیس ۲۵ درجه ۱۰ آمپر RMS است. در دمای کیس ۱۰۰ درجه، جریان مجاز به ۵ آمپر RMS کاهش پیدا می‌کند. مقدار ۱۵ آمپر نیز جریان پیک کوتاه‌مدت است و نباید به‌عنوان جریان کاری دائم معرفی شود.

ویژگی متمایز این مدل، وجود شنت داخلی 33.3 میلی‌اهم است. این شنت امکان دریافت بازخورد جریان و تشخیص اضافه‌جریان را بدون استفاده از شنت قدرت جداگانه در مسیر اصلی فراهم می‌کند.

برای خرید IRAMS10UP60B باید پارت‌نامبر کامل، حرف B انتهای کد، فرم پایه‌ها و مدار سنجش جریان با برد قبلی تطبیق داده شوند. مدل IRAMS10UP60A با وجود شباهت نام و ظرفیت، از نظر ساختار سنجش جریان و پین‌آوت با این نسخه یکسان نیست.

برای دریافت قیمت IRAMS10UP60B، استعلام موجودی، فروش تکی یا تعدادی و صدور پیش‌فاکتور، تصویر قطعه قبلی، نمای پایه‌ها، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار
پارت‌نامبر	IRAMS10UP60B
برند	International Rectifier / IR
خانواده	iMOTION
نوع قطعه	ماژول IPM سه‌فاز
ساختار قدرت	سه نیم‌پل، مجموعاً ۶ IGBT
فناوری قدرت	Non-Punch Through IGBT
ولتاژ بلوکه‌سازی	۶۰۰ ولت
جریان در TC=25°C	۱۰ آمپر RMS
جریان در TC=100°C	۵ آمپر RMS
جریان پیک	۱۵ آمپر، کمتر از 100ms
حداکثر ولتاژ باس	۴۵۰ ولت
توان پیشنهادی موتور	حدود 0.4 تا 0.75 کیلووات
محدوده ورودی کاربردی	85 تا 253 ولت AC
مقاومت شنت داخلی	33.3mΩ ±1%
توان شنت داخلی	حداکثر ۲.۲ وات
آستانه حفاظت جریان	حدود 13.1 تا 16.4 آمپر
دیود Bootstrap	داخلی
خازن Bootstrap	خارجی
پایش دما	NTC داخلی و پایه VTH
مقاومت NTC در 25°C	حدود ۱۰۰ کیلو‌اهم
خروجی خطا	پایه FAULT
پایه سنجش جریان	ITRIP
حفاظت‌ها	اضافه‌جریان، UVLO و جلوگیری از Cross-Conduction
حداکثر فرکانس PWM	۲۰ کیلوهرتز
ولتاژ عایقی	۲۰۰۰ ولت RMS برای یک دقیقه
تعداد موقعیت پایه	۲۳ موقعیت با ۱۹ پایه فعال

مقادیر ۶۰۰ ولت، ۱۰ آمپر، ۵ آمپر در دمای بالاتر و جریان پیک ۱۵ آمپر در صفحه اول دیتاشیت آمده‌اند. مشخصات شنت داخلی و NTC نیز در صفحه ۵ و پین‌آوت کامل محصول در صفحه ۸ ارائه شده‌اند.

ویژگی مهم: شنت جریان داخلی

مقاومت شنت داخلی، مهم‌ترین تفاوت IRAMS10UP60B با بسیاری از ماژول‌های مشابه است. جریان باس از شنت داخلی عبور می‌کند و سیگنال مربوط به آن از پایه ITRIP در اختیار مدار کنترل قرار می‌گیرد.

این ساختار مزایای زیر را دارد:

کاهش نیاز به شنت قدرت خارجی
ساده‌ترشدن مدار بازخورد جریان
امکان تشخیص اضافه‌جریان
کاهش تعداد قطعات جانبی
هماهنگی بهتر شنت با مدار حفاظتی داخلی

آستانه حفاظت اضافه‌جریان در دیتاشیت حدود 13.1 تا 16.4 آمپر اعلام شده است. پس از تشخیص خطا، خروجی‌های ماژول خاموش می‌شوند و پایه FAULT وضعیت خطا را اعلام می‌کند. طبق مدار کاربردی صفحه ۹، کنترلر باید در مدت فعال‌بودن خطا، تولید PWM را متوقف کند.

پایش دما با NTC داخلی

این مدل دارای NTC داخلی با مقاومت تیپیک ۱۰۰ کیلو‌اهم در دمای ۲۵ درجه سانتی‌گراد است. سیگنال دما از پایه مستقل VTH در اختیار کنترلر قرار می‌گیرد.

این ویژگی امکان پایش افزایش دمای داخلی ماژول را فراهم می‌کند، اما در دیتاشیت این مدل، قطع خودکار اضافه‌دما به‌عنوان قابلیت مستقل تأیید نشده است. بنابراین کنترلر برد باید براساس سیگنال VTH درباره کاهش بار یا توقف موتور تصمیم بگیرد.

استفاده از هیت‌سینک مناسب، خمیر حرارتی، نصب روی سطح صاف و رعایت گشتاور پیچ همچنان ضروری است.

کاربردهای IRAMS10UP60B

براساس دیتاشیت، این ماژول برای کنترل موتورهای لوازم خانگی و تجهیزات دور متغیر طراحی شده است:

برد اینورتر ماشین لباس‌شویی
درایو کمپرسور یخچال
کنترل موتور AC سه‌فاز
فن و پمپ با توان متناسب
تجهیزات دارای موتور 0.4 تا 0.75 کیلووات
بردهای اینورتر با بازخورد جریان داخلی
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

ذکر نام لباس‌شویی یا یخچال به‌معنای سازگاری با تمام مدل‌های این دستگاه‌ها نیست. هنگام سفارش IRAMS10UP60B باید شماره برد، توان موتور، پین‌آوت و مدار سنجش جریان بررسی شوند.

برای مشاهده مدل‌های دیگر می‌توانید به قیمت ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید و نصب

پیش از ثبت سفارش این موارد را بررسی کنید:

نوشته روی بدنه دقیقاً IRAMS10UP60B باشد.
حرف B انتهای کد با A اشتباه نشود.
مدل معمولی با IRAMS10UP60B-2 اشتباه نشود.
فرم پایه‌ها با PCB و هیت‌سینک تطبیق داده شود.
مدار پایه ITRIP و بازخورد جریان بررسی شود.
پایه FAULT و مسیر آن تا کنترلر تست شود.
پایه VTH و مدار پایش دما بررسی شوند.
تغذیه ۱۵ ولت و خازن‌های Bootstrap سالم باشند.
موتور و خروجی‌های U، V و W اتصال کوتاه نداشته باشند.
علت خرابی قطعه قبلی قبل از نصب محصول جدید رفع شود.

هنگام استعلام موجودی IRAMS10UP60B بهتر است تصویر نوشته روی قطعه، نمای کامل پایه‌ها، شماره برد و تعداد موردنیاز ارسال شود.

تفاوت IRAMS10UP60B با IRAMS10UP60A

هر دو مدل در کلاس ۶۰۰ ولت و ۱۰ آمپر قرار دارند، اما ساختار سنجش جریان آن‌ها متفاوت است.

مشخصه	IRAMS10UP60B	IRAMS10UP60A
شنت جریان داخلی	دارد	ندارد
خروجی خطا	پایه مستقل FAULT	ساختار متفاوت
خروجی دما	پایه مستقل VTH	مشترک با T/ITRIP
ورودی سنجش جریان	ITRIP مستقل	نیازمند مدار و شنت خارجی
امیتر Low-Side	اتصال مشترک داخلی	پایه‌های جداگانه

در نتیجه IRAMS10UP60A جایگزین مستقیم نسخه B نیست. حتی اگر ابعاد بدنه نزدیک باشند، پین‌آوت و مدار حفاظت برد باید دقیقاً بررسی شوند.

تفاوت IRAMS10UP60B با نسخه B-2

صفحات ۱۶ و ۱۷ دیتاشیت دو فرم مکانیکی متفاوت را نشان می‌دهند:

IRAMS10UP60B: فرم استاندارد پایه‌ها
IRAMS10UP60B-2: نسخه متفاوت Lead Forming

مشخصات الکتریکی مشترک‌اند، اما زاویه و شکل پایه‌ها متفاوت است. بنابراین نسخه B-2 بدون بررسی ابعاد، ارتفاع نصب و PCB جایگزین مستقیم مدل معمولی محسوب نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان فروش IRAMS10UP60B به‌صورت تکی و تعدادی، استعلام قیمت روز، خرید عمده، تأمین سفارش شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

پیش از نهایی‌شدن خرید، مشتری می‌تواند تصویر قطعه قبلی و شماره برد را برای تطبیق اولیه ارسال کند. حضور فیزیکی مجموعه در بازار جمهوری تهران و بررسی حرف B، فرم پایه‌ها و پین‌آوت پیش از فروش، احتمال سفارش مدل اشتباه را کاهش می‌دهد.

برای دریافت قیمت روز IRAMS10UP60B، مشاوره خرید و بررسی موجودی، تصویر قطعه قبلی و تعداد موردنیاز را ارسال کنید.

سوالات متداول

IRAMS10UP60B چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز ۶۰۰ ولت و ۱۰ آمپر از برند International Rectifier است که دارای IGBT، گیت‌درایور، شنت جریان و حفاظت داخلی است.

آیا شنت جریان داخلی دارد؟

بله، این مدل دارای شنت داخلی 33.3 میلی‌اهم با تلرانس ±1٪ است.

جریان این ماژول چقدر است؟

جریان آن در دمای کیس ۲۵ درجه، ۱۰ آمپر RMS است. مقدار ۱۵ آمپر فقط جریان پیک کوتاه‌مدت محسوب می‌شود.

آیا NTC داخلی دارد؟

بله، NTC داخلی ۱۰۰ کیلو‌اهم دارد و سیگنال دما از پایه VTH خارج می‌شود.

آیا حفاظت اضافه‌جریان دارد؟

بله، شنت داخلی و مدار ITRIP امکان تشخیص اضافه‌جریان و خاموش‌کردن خروجی‌ها را فراهم می‌کنند.

آیا IRAMS10UP60A جایگزین مدل B است؟

خیر؛ به‌دلیل تفاوت شنت داخلی، پین‌آوت و ساختار سنجش جریان، جایگزینی مستقیم توصیه نمی‌شود.

جمع‌بندی و استعلام موجودی

IRAMS10UP60B یک ماژول IPM سه‌فاز International Rectifier با ولتاژ ۶۰۰ ولت، جریان ۱۰ آمپر و شنت داخلی 33.3 میلی‌اهم است. گیت‌درایور یکپارچه، دیودهای Bootstrap، NTC، خروجی خطا، حفاظت اضافه‌جریان، UVLO و پکیج کاملاً ایزوله از ویژگی‌های اصلی این محصول هستند.

برای خرید IRAMS10UP60B، استعلام قیمت، فروش تکی، سفارش عمده یا دریافت پیش‌فاکتور باید پارت‌نامبر، حرف B، فرم پایه‌ها و مدار سنجش جریان با برد قبلی تطبیق داده شوند.
