ماژول IPM مدل GIPS10K60A

توضیحات

خرید و قیمت GIPS10K60A / STGIPS10K60A

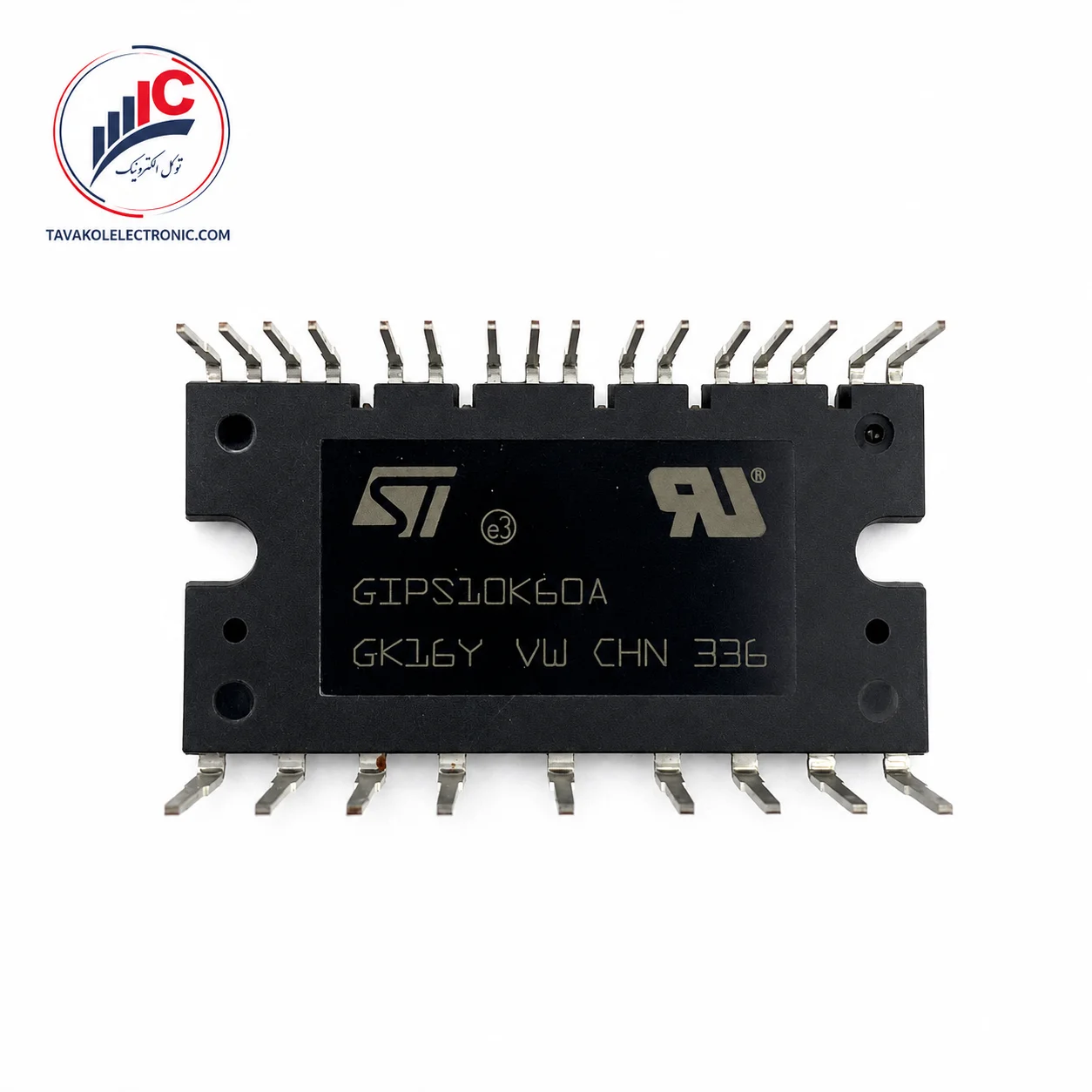

GIPS10K60A مارکینگ بدنه ماژول قدرت هوشمند STGIPS10K60A از برند STMicroelectronics است. این محصول یک اینورتر کامل سه‌فاز را در پکیج SDIP-25L ارائه می‌کند و برای راه‌اندازی موتورهای کم‌مصرف در لوازم خانگی و تجهیزات تهویه طراحی شده است.

در ساختار داخلی STGIPS10K60A شش IGBT قدرت، دیودهای هرزگرد و مدارهای درایور High-Side و Low-Side قرار گرفته‌اند. این ساختار یکپارچه تعداد قطعات مجزای طبقه قدرت را کاهش می‌دهد و فضای کمتری نسبت به مدار ساخته‌شده با ترانزیستورها و درایورهای جداگانه اشغال می‌کند.

برای خرید GIPS10K60A می‌توانید هر دو نام GIPS10K60A و STGIPS10K60A را هنگام استعلام اعلام کنید. اگر روی قطعه قبلی فقط GIPS10K60A نوشته شده باشد، نبود پیشوند ST طبیعی است و به معنی ناقص‌بودن پارت‌نامبر یا متفاوت‌بودن قطعه نیست.

قیمت STGIPS10K60A براساس موجودی بازار، تعداد سفارش، وضعیت نو یا استوک، سلامت پایه‌ها و شرایط تأمین تعیین می‌شود. با توجه به توقف تولید این مدل، موجودی و قیمت آن ممکن است تغییر زیادی داشته باشد.

برای استعلام قیمت روز می‌توانید تصویر واضح قطعه قبلی، تعداد موردنیاز، مدل دستگاه و شماره فنی برد را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، تأمین سفارش شرکت‌ها و تعمیرکاران، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه STGIPS10K60A

جریان واقعی قابل‌تحمل GIPS10K60A به دمای کیس، هیت‌سینک، فرکانس سوئیچینگ و شرایط موتور وابسته است. مقدار 10 آمپر نباید بدون بررسی وضعیت حرارتی به‌عنوان جریان دائمی تضمین‌شده در تمام کاربردها در نظر گرفته شود.

ویژگی‌ها و مزایای GIPS10K60A

ماژول GIPS10K60A یک پل اینورتر کامل شامل سه نیم‌پل قدرت را برای کنترل موتور سه‌فاز فراهم می‌کند. استفاده از IGBTهای داخلی مقاوم در برابر اتصال کوتاه و مدارهای درایور اختصاصی ST، طراحی بخش قدرت را فشرده‌تر می‌کند.

مهم‌ترین ویژگی‌های محصول عبارت‌اند از:

• پل اینورتر کامل سه‌فاز 600 ولت
• جریان خروجی 10 آمپر در دمای کیس 25 درجه
• شش IGBT قدرت و دیودهای هرزگرد داخلی
• IGBTهای مقاوم در برابر اتصال کوتاه
• ورودی‌های سازگار با منطق 3.3، 5 و 15 ولت
• دیودهای بوت‌استرپ داخلی
• قابلیت Interlocking
• حفاظت افت ولتاژ تغذیه درایورها
• ترمیستور NTC داخلی 5 کیلو‌اهم
• ضریب دمایی منفی ولتاژ اشباع IGBT
• پکیج DBC کاملاً عایق
• تحمل عایقی 2500 ولت AC
• امکان کنترل مستقیم از طریق میکروکنترلر
• پشتیبانی از فرکانس PWM تا 20kHz

وجود پکیج DBC به کاهش مقاومت حرارتی و انتقال بهتر گرما کمک می‌کند؛ اما همچنان نصب روی هیت‌سینک مناسب ضروری است.

حفاظت‌ها و نکته مهم اتصال کوتاه

STGIPS10K60A از حفاظت افت ولتاژ تغذیه درایورها پشتیبانی می‌کند. اگر ولتاژ تغذیه مدار کنترل از حد مشخص کمتر شود، خروجی‌ها برای جلوگیری از روشن‌شدن ناقص IGBTها غیرفعال می‌شوند.

قابلیت Interlocking نیز از فعال‌شدن هم‌زمان خروجی‌های بالا و پایین در وضعیت فرمان نامعتبر جلوگیری می‌کند. بااین‌حال، سازنده ایجاد حداقل یک میکروثانیه زمان مرده بین فرمان‌های مکمل را توصیه کرده است.

عبارت Short-Circuit Rugged به معنی وجود حفاظت کامل و خودکار اتصال کوتاه نیست. دیتاشیت تحمل اتصال کوتاه را حداکثر 5 میکروثانیه و فقط در شرایط آزمایش مشخص اعلام می‌کند. مدار برد باید اضافه‌جریان را سریع تشخیص دهد و فرمان‌های ماژول را قطع کند.

این مدل برخلاف برخی IPMهای جدیدتر، پایه اختصاصی اعلام خطا، مقایسه‌گر اضافه‌جریان یا Smart Shutdown داخلی ندارد؛ بنابراین حفاظت خارجی اهمیت بیشتری دارد.

کاربردهای STGIPS10K60A

این محصول برای راه‌اندازی موتورهای سه‌فاز کم‌مصرف در کاربردهای زیر مناسب است:

• برد اینورتر ماشین لباس‌شویی
• موتور ماشین خشک‌کن
• برد کمپرسور یخچال و فریزر
• کولر گازی و تجهیزات تهویه
• موتورهای PMSM
• موتورهای القایی سه‌فاز
• موتورهای فن اینورتر
• پمپ‌های دارای کنترل دور
• تجهیزات خانگی با موتور دورمتغیر
• بردهای کنترل موتور سه‌فاز
• تعمیر بردی که GIPS10K60A روی آن نصب شده است

STMicroelectronics از این ماژول در یک برد ارزیابی کنترل موتور سه‌فاز تا توان یک کیلووات استفاده کرده است؛ اما توان قابل‌دستیابی در هر دستگاه به ولتاژ باس، نوع موتور، روش کنترل، فرکانس PWM و سیستم خنک‌کاری بستگی دارد.

نکات مهم پیش از سفارش

پیش از خرید و نصب موارد زیر را بررسی کنید:

• کد رسمی محصول STGIPS10K60A باشد.
• نوشته روی بدنه GIPS10K60A بررسی شود.
• نبود پیشوند ST روی بدنه به‌عنوان مغایرت تلقی نشود.
• لوگوی STMicroelectronics روی محصول وجود داشته باشد.
• پکیج SDIP-25L با محل نصب روی برد مطابقت داشته باشد.
• تعداد و آرایش هر 25 پایه بررسی شود.
• موتور یا کمپرسور اتصال کوتاه یا نشتی به بدنه نداشته باشد.
• پل دیود و خازن‌های باس DC آزمایش شوند.
• تغذیه مدار کنترل در محدوده 13.5 تا 16 ولت باشد.
• زمان مرده حداقل یک میکروثانیه ایجاد شود.
• فرکانس PWM بیشتر از 20 کیلوهرتز نباشد.
• مقاومت‌های شنت و مدار حفاظت اضافه‌جریان بررسی شوند.
• خازن‌های بوت‌استرپ و بای‌پس سالم باشند.
• علت خرابی قطعه قبلی پیش از نصب محصول جدید مشخص شود.

ولتاژ پیشنهادی باس DC در شرایط کار عادی حداکثر 400 ولت است. مقدار 450 ولت حداکثر مطلق تغذیه و 500 ولت مقدار Surge است و نباید ولتاژ دائمی کار تلقی شود.

نصب و خنک‌کاری صحیح

GIPS10K60A هنگام کنترل موتور گرما تولید می‌کند و باید با خمیر حرارتی مناسب روی هیت‌سینک نصب شود. سطح هیت‌سینک باید تمیز، صاف و بدون باقی‌مانده خمیر خشک‌شده باشد.

خازن‌های باس DC، خازن‌های بای‌پس و قطعات مدار بوت‌استرپ باید تا حد امکان نزدیک ماژول قرار بگیرند. مسیرهای طولانی در بخش قدرت می‌توانند باعث ایجاد نویز و افزایش ولتاژهای لحظه‌ای شوند.

پایه‌ها نباید برای قرارگرفتن روی برد با فشار زیاد خم شوند. پس از نصب نیز بهتر است راه‌اندازی اولیه برد با محدودکننده جریان و توسط تعمیرکار آشنا با مدارهای اینورتر انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی GIPS10K60A و STGIPS10K60A، فروش تکی و تعدادی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه، می‌توانید تصویر قطعه قبلی، شماره برد، مدل دستگاه و نمای کامل پایه‌ها را ارسال کنید. در تطبیق اولیه محصول، هم کد رسمی STGIPS10K60A و هم مارکینگ GIPS10K60A بررسی می‌شوند.

با توجه به توقف تولید این مدل، بررسی اصالت، سلامت پایه‌ها و وضعیت نگهداری قطعه قبل از نصب اهمیت ویژه‌ای دارد.

سؤالات متداول

تفاوت STGIPS10K60A و GIPS10K60A چیست؟

هیچ تفاوتی در قطعه وجود ندارد. STGIPS10K60A کد رسمی سفارش و GIPS10K60A مارکینگ استاندارد روی بدنه است.

ولتاژ و جریان GIPS10K60A چقدر است؟

ولتاژ کلکتور–امیتر IGBTها 600 ولت و جریان پیوسته اعلام‌شده 10 آمپر در دمای کیس 25 درجه سانتی‌گراد است.

آیا GIPS10K60A توقف تولید شده است؟

بله. توزیع‌کنندگان اصلی وضعیت فعلی STGIPS10K60A را Obsolete اعلام کرده‌اند؛ بنابراین موجودی آن ممکن است محدود باشد.

آیا این ماژول حفاظت اتصال کوتاه دارد؟

IGBTها در شرایط دیتاشیت تا 5 میکروثانیه تحمل اتصال کوتاه دارند؛ اما ماژول برای تشخیص و قطع کامل خطا به مدار حفاظتی خارجی نیاز دارد.

آیا STGIPS10K60A ترمیستور داخلی دارد؟

بله، این محصول دارای ترمیستور NTC داخلی 5 کیلو‌اهم برای پایش دمای ماژول است.

آیا می‌توان مدل دیگری را جایگزین کرد؟

بدون تطبیق کامل پین‌آوت، ابعاد، منطق ورودی، نوع حفاظت و شرایط موتور، معرفی جایگزین مستقیم ایمن نیست. یکسان‌بودن ولتاژ و جریان به‌تنهایی کافی نیست.

آیا GIPS10K60A به هیت‌سینک نیاز دارد؟

بله. برای دفع گرمای IGBTها باید ماژول با خمیر حرارتی استاندارد روی هیت‌سینک مناسب نصب شود.
