خرید و قیمت SIM6823M

SIM6823M یک ماژول قدرت هوشمند از برند Sanken است که برای راه‌اندازی موتور و کمپرسور در بردهای اینورتر استفاده می‌شود. این قطعه به‌خصوص میان تعمیرکاران یخچال و فریزرهای اینورتر LG شناخته شده و وظیفه کنترل بخش قدرت کمپرسور را برعهده دارد.

ساختار یکپارچه این ماژول باعث می‌شود سوئیچ‌های قدرت، مدار پیش‌درایور و قسمت‌هایی از مدار کنترل موتور در یک بدنه قرار بگیرند. این طراحی علاوه‌بر کاهش تعداد قطعات جداگانه روی برد، ارتباط میان کنترلر و طبقه قدرت را ساده‌تر می‌کند.

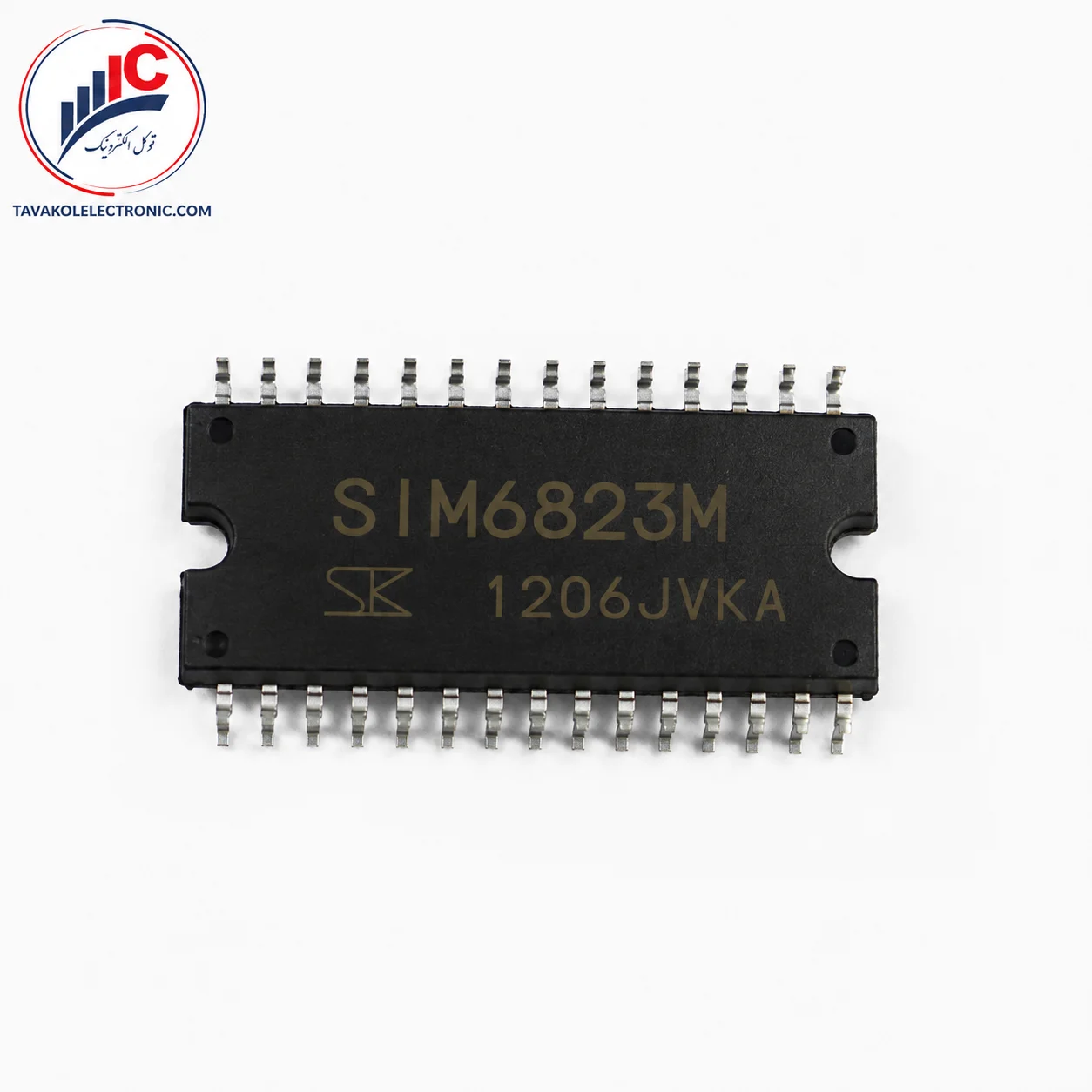

برای خرید SIM6823M باید پارت‌نامبر روی بدنه دقیقاً بررسی شود. تصویر محصول نشان می‌دهد نوشته اصلی قطعه SIM6823M است و کد 1206JVKA صرفاً شناسه جانبی تولید محسوب می‌شود. همچنین شکل بدنه، محل فرورفتگی‌های کناری و تعداد و آرایش پایه‌ها باید با قطعه قبلی یکسان باشد.

قیمت SIM6823M با توجه به موجودی، تعداد سفارش، شرایط بازار و وضعیت نو یا استوک محصول تعیین می‌شود. ازآنجاکه این مدل در فهرست فعلی محصولات Sanken دیده نمی‌شود، موجودی آن ممکن است محدود یا متغیر باشد.

برای استعلام قیمت روز می‌توانید تعداد موردنیاز، تصویر قطعه قبلی و شماره برد دستگاه را برای توکل الکترونیک ارسال کنید. امکان فروش تکی و تعدادی، صدور پیش‌فاکتور برای شرکت‌ها و تعمیرکاران و ارسال به سراسر کشور وجود دارد.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه SIM6823M

مشخصه	مقدار
سازنده	Sanken Electric
نوع قطعه	ماژول قدرت هوشمند/درایور موتور
ولتاژ گزارش‌شده	500V
جریان گزارش‌شده	2.5A
ساختار خروجی	درایو موتور سه‌فاز
پکیج	خانواده DIP40 با پایه‌های Trimmed
نصب	Through-Hole
سطح ورودی خانواده	منطق 3.3V و 5V
کاربرد اصلی	برد اینورتر یخچال و کمپرسور
وضعیت تولید	محصول قدیمی؛ وضعیت رسمی نامشخص

مقادیر 500 ولت و 2.5 آمپر از منابع اختصاصی بازار استخراج شده‌اند و تا زمان دستیابی به دیتاشیت رسمی باید با احتیاط استفاده شوند. جریان قابل‌تحمل عملی قطعه نیز به دمای کاری، هیت‌سینک و شرایط کمپرسور بستگی دارد.

ویژگی‌ها و مزایای SIM6823M

این قطعه برای کنترل بخش قدرت موتور یا کمپرسور طراحی شده است. وجود مدارهای قدرت و پیش‌درایور در یک بدنه، تعداد قطعات موردنیاز روی برد را کاهش می‌دهد و امکان کنترل سرعت و توان کمپرسور را از طریق مدار اصلی دستگاه فراهم می‌کند.

خانواده SIM6800M از ورودی‌های منطقی، مدار Bootstrap، خروجی اعلام خطا و حفاظت‌های مرتبط با افت ولتاژ، اضافه‌جریان و دمای بالا پشتیبانی می‌کند. بااین‌حال، چون دیتاشیت اختصاصی این نسخه در دسترس نیست، آستانه و نحوه عملکرد دقیق حفاظت‌های SIM6823M نباید صرفاً از روی مدل‌های دیگر خانواده تعیین شود.

ارزش اصلی این قطعه در تعمیرات، امکان جایگزینی همان پارت‌نامبر نصب‌شده روی برد است. استفاده از کد یکسان، احتمال تفاوت در پایه‌بندی، فرمان‌های ورودی و ساختار خروجی را کاهش می‌دهد.

کاربردهای SIM6823M

این ماژول برای کاربردهای زیر شناخته می‌شود:

برد اینورتر یخچال LG
برد فریزر اینورتر LG
مدار راه‌انداز کمپرسور
یخچال‌های مجهز به کمپرسور خطی
برد کنترل موتور دورمتغیر
تجهیزات سرمایشی دارای مدار اینورتر
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

وجود نام LG یا یخچال اینورتر در این فهرست به معنی سازگاری با تمام مدل‌ها نیست. شماره برد، مدل کمپرسور و پارت‌نامبر قطعه قبلی باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

پیش از خرید موارد زیر را کنترل کنید:

کد حک‌شده روی قطعه دقیقاً SIM6823M باشد.
نشان Sanken روی بدنه بررسی شود.
عبارت 1206JVKA با پارت‌نامبر اصلی اشتباه گرفته نشود.
شکل و ابعاد بدنه با قطعه قبلی مطابقت داشته باشد.
تعداد، فاصله و جهت پایه‌ها به‌دقت بررسی شود.
شماره فنی برد و مدل دستگاه ثبت شود.
موتور یا کمپرسور از نظر اتصال کوتاه و نشتی به بدنه آزمایش شود.
مدار تغذیه، یکسوساز و خازن باس DC بررسی شوند.
فرمان‌های ورودی ماژول قبل از نصب قطعه جدید کنترل شوند.
سطح هیت‌سینک تمیز و صاف باشد.
از خمیر حرارتی مناسب استفاده شود.
علت سوختن قطعه قبلی پیش از نصب محصول جدید برطرف شود.

خرابی کمپرسور، اتصال کوتاه خروجی یا ایراد در مدار تغذیه می‌تواند باعث سوختن دوباره ماژول جدید شود. به همین دلیل، تعویض قطعه بدون بررسی سایر قسمت‌های برد توصیه نمی‌شود.

نصب و خنک‌کاری صحیح

ماژول قدرت هنگام راه‌اندازی کمپرسور گرما تولید می‌کند و باید با سطح هیت‌سینک تماس مناسبی داشته باشد. باقی‌ماندن خمیر حرارتی خشک‌شده، ناهمواری سطح یا بستن نامتعادل پیچ‌ها می‌تواند انتقال گرما را مختل کند.

پایه‌های قطعه نیز نباید برای قرارگرفتن روی برد با فشار زیاد خم شوند. هنگام لحیم‌کاری باید از دمای مناسب و زمان کوتاه استفاده شود تا اتصالات داخلی ماژول آسیب نبینند.

پس از نصب، بهتر است راه‌اندازی اولیه برد با تجهیزات حفاظتی و توسط تعمیرکار باتجربه انجام شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی SIM6823M، فروش تکی و تعدادی، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال خرید اشتباه، می‌توانید تصویر قطعه قبلی، نمای کامل پایه‌ها، شماره برد، مدل یخچال و مشخصات کمپرسور را پیش از سفارش ارسال کنید تا تطبیق اولیه انجام شود. تأیید نهایی سازگاری برعهده تعمیرکار و براساس مدار دستگاه است.

سؤالات متداول

SIM6823M چه نوع قطعه‌ای است؟

یک ماژول قدرت هوشمند Sanken برای راه‌اندازی موتور و کمپرسور در تجهیزات اینورتر است.

ولتاژ و جریان آن چقدر است؟

منابع اختصاصی این مدل، ولتاژ 500 ولت و جریان 2.5 آمپر را گزارش کرده‌اند. به‌دلیل نبود دیتاشیت رسمی اختصاصی، این اعداد باید پیش از طراحی یا جایگزینی فنی تأیید شوند.
