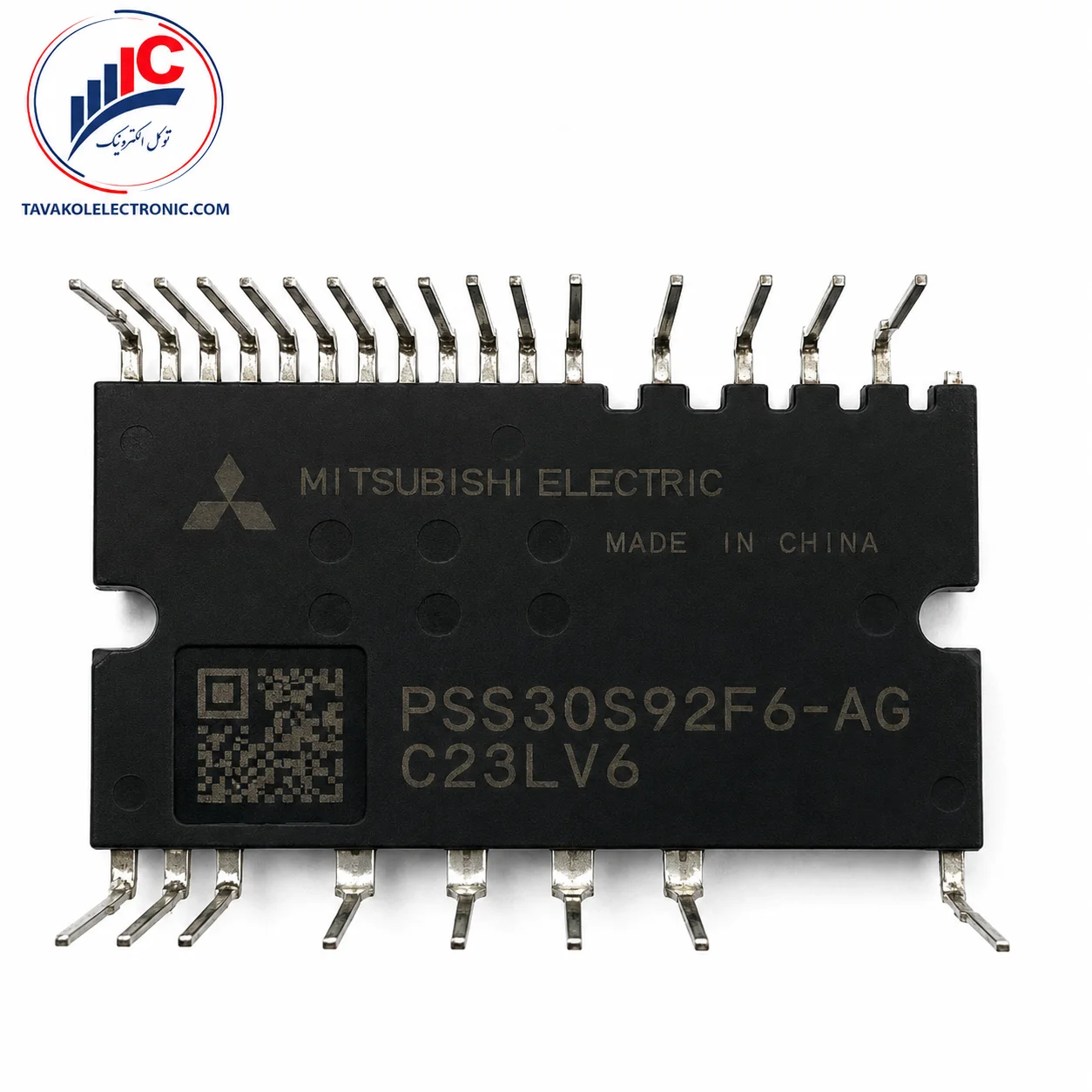

ماژول IPM مدل PSS30S92F6-AG

توضیحات

خرید و قیمت PSS30S92F6-AG

PSS30S92F6-AG میتسوبیشی یک ماژول هوشمند قدرت سه‌فاز برای بخش اینورتر و کنترل موتور است که در تجهیزات دارای ورودی برق AC100 تا AC240V استفاده می‌شود. این ماژول شش CSTBT/IGBT قدرت، مدارهای درایور High-Side و Low-Side و بخش‌های حفاظتی اصلی را در یک پکیج مجتمع قرار می‌دهد و برای بردهایی که دقیقاً بر اساس همین مدل طراحی شده‌اند، یکی از قطعات اصلی طبقه قدرت محسوب می‌شود.

اگر به دنبال خرید PSS30S92F6-AG هستید، مشخصات اولیه مهم آن 600 ولت و 30 آمپر است. بااین‌حال، انتخاب IPM فقط براساس ولتاژ و جریان صحیح نیست. وجود پسوند کامل F6-AG، ساختار Open Emitter، پایه VOT و آرایش ترمینال‌ها باید با قطعه قبلی و PCB مطابقت داشته باشند.

یکی از مزیت‌های مهم این مدل برای طراح یا تعمیرکار، وجود خروجی مانیتورینگ دما VOT است. کنترلر برد می‌تواند دمای LVIC ماژول را از طریق این خروجی بررسی کند و در صورت عبور از سطح تعریف‌شده، سیستم را متوقف کند. در نتیجه PSS30S92F6-AG برای بردهایی که از کنترل دمای نرم‌افزاری استفاده می‌کنند انتخاب مشخصی است.

برای دریافت قیمت PSS30S92F6-AG، استعلام موجودی، خرید تکی یا تأمین تعدادی، تعداد موردنیاز و در صورت تعمیر، تصویر قطعه قبلی و شماره PCB را برای توکل الکترونیک ارسال کنید.

مشخصات مهم برای خریدار

اعداد 600V، 30A و 60A Peak در صفحات ۱ و ۲ دیتاشیت رسمی درج شده‌اند.

مزایا و ویژگی‌های PSS30S92F6-AG

مهم‌ترین مزیت PSS30S92F6-AG برای بردهای سازگار، یکپارچه‌بودن طبقه قدرت و مدارهای درایو است. به‌جای استفاده از شش IGBT و چندین مدار درایور کاملاً مجزا، بخش عمده این ساختار در داخل یک ماژول قرار گرفته است.

ویژگی‌های مهم این مدل عبارت‌اند از:

• پل اینورتر سه‌فاز 600V / 30A
• فناوری کم‌تلفات CSTBT
• گیت‌درایور داخلی HVIC و LVIC
• Bootstrap Diode داخلی
• حفاظت Under-Voltage در P-Side و N-Side
• حفاظت اتصال کوتاه در N-Side
• خروجی Fault
• خروجی آنالوگ دما VOT
• ورودی Schmitt Trigger از نوع High Active
• ساختار N-Side Open Emitter

وجود Bootstrap داخلی نیز تعداد برخی قطعات جانبی موردنیاز را کاهش می‌دهد. دیتاشیت برای دیود Bootstrap مقاومت محدودکننده داخلی 60Ω Typical را ذکر کرده است.

کاربردهای PSS30S92F6-AG

Mitsubishi این ماژول را برای کنترل موتورهای کم‌قدرت در کلاس AC100 تا AC240Vrms معرفی کرده است.

کاربردهای قابل بررسی:

• بردهای اینورتر سه‌فاز
• کولرهای گازی اینورتر سازگار
• یخچال و کمپرسور اینورتر
• ماشین لباس‌شویی دارای کنترل دور
• فن و پمپ اینورتر
• کنترل موتورهای سه‌فاز
• سیستم‌های HVAC
• تعمیر بردی که دقیقاً از PSS30S92F6-AG استفاده کرده است

وجود این کاربردها به معنی سازگاری با تمام دستگاه‌ها نیست. برای خرید صحیح، شماره برد و پارت‌نامبر قبلی باید بررسی شوند.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

نکات مهم قبل از خرید

در هنگام سفارش، بخش F6-AG اهمیت زیادی دارد. مدل بسیار نزدیک PSS30S92E6-AG نیز 600V/30A است، اما عملکرد حرارتی متفاوتی دارد.

• PSS30S92F6-AG: دارای خروجی آنالوگ دما VOT
• PSS30S92E6-AG: دارای حفاظت داخلی Over-Temperature

در نسخه F6، بالا رفتن دما باعث خاموش‌شدن خودکار IGBTها از طریق VOT نمی‌شود؛ کنترلر باید سیگنال دما را بررسی و در دمای تعیین‌شده فرمان توقف بدهد. این موضوع در توضیحات صفحه ۳ دیتاشیت صراحتاً ذکر شده است.

قبل از سفارش بهتر است این موارد بررسی شوند:

• پارت‌نامبر کامل روی بدنه
• پسوند F6-AG
• فرم و موقعیت پایه‌ها
• شماره PCB
• مدل دستگاه
• تعداد موردنیاز

همچنین قبل از نصب ماژول جدید، شنت جریان، تغذیه 15V، مدار DC-Link، موتور و سیستم خنک‌کاری بررسی شوند.

تفاوت PSS30S92F6-AG با PSS30S92E6-AG

این دو مدل از نظر طبقه قدرت هر دو 600V / 30A هستند، اما عملکرد مدیریت دما متفاوت است.

در نقشه پکیج صفحه ۱۰ نیز مشخص شده که پایه 17 در مدل F6 برابر VOT است، درحالی‌که در نسخه E6 همین پایه NC است. بنابراین جایگزینی این دو بدون بررسی مدار کنترل دما توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

برای خرید PSS30S92F6-AG می‌توانید پیش از ثبت سفارش تصویر قطعه قبلی و شماره برد را ارسال کنید تا احتمال اشتباه بین نسخه F6 و E6 یا مدل‌های مشابه کاهش پیدا کند.

امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور وجود دارد.

برای خرید PSS30S92F6-AG، تعداد موردنیاز را اعلام کنید تا قیمت و موجودی روز بررسی شود.

سوالات متداول

PSS30S92F6-AG چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز CSTBT/IGBT از Mitsubishi Electric برای کنترل موتور است.

ولتاژ و جریان آن چقدر است؟

ولتاژ نامی 600V و جریان نامی 30A است.

جریان 60 آمپر یعنی چه؟

مقدار 60A جریان پیک برای کمتر از 1ms است؛ جریان نامی محصول 30 آمپر است.

آیا Bootstrap Diode داخلی دارد؟

بله، دیتاشیت وجود دیودهای Bootstrap داخلی همراه مقاومت محدودکننده جریان را تأیید می‌کند.

آیا حفاظت اتصال کوتاه دارد؟

بله، برای IGBTهای N-Side؛ اما حفاظت براساس ولتاژ شنت خارجی انجام می‌شود.

آیا حفاظت حرارتی خودکار دارد؟

خیر. نسخه F6 دارای خروجی VOT است. نسخه E6 دارای حفاظت داخلی OT است.

حداکثر PWM توصیه‌شده چقدر است؟

طبق صفحه ۵ دیتاشیت، حداکثر 20kHz تحت شرایط ذکرشده توصیه شده است.

جمع‌بندی و استعلام موجودی

PSS30S92F6-AG میتسوبیشی یک DIP-IPM سه‌فاز 600V / 30A با فناوری CSTBT، ساختار N-Side Open Emitter، دیودهای Bootstrap داخلی و خروجی مانیتورینگ دما VOT است. این مدل برای بردهای اینورتر و کنترل موتور سازگار در کلاس ورودی AC100 تا AC240V طراحی شده است.

برای دریافت قیمت روز PSS30S92F6-AG، استعلام موجودی، خرید عمده یا دریافت پیش‌فاکتور با توکل الکترونیک تماس بگیرید.
