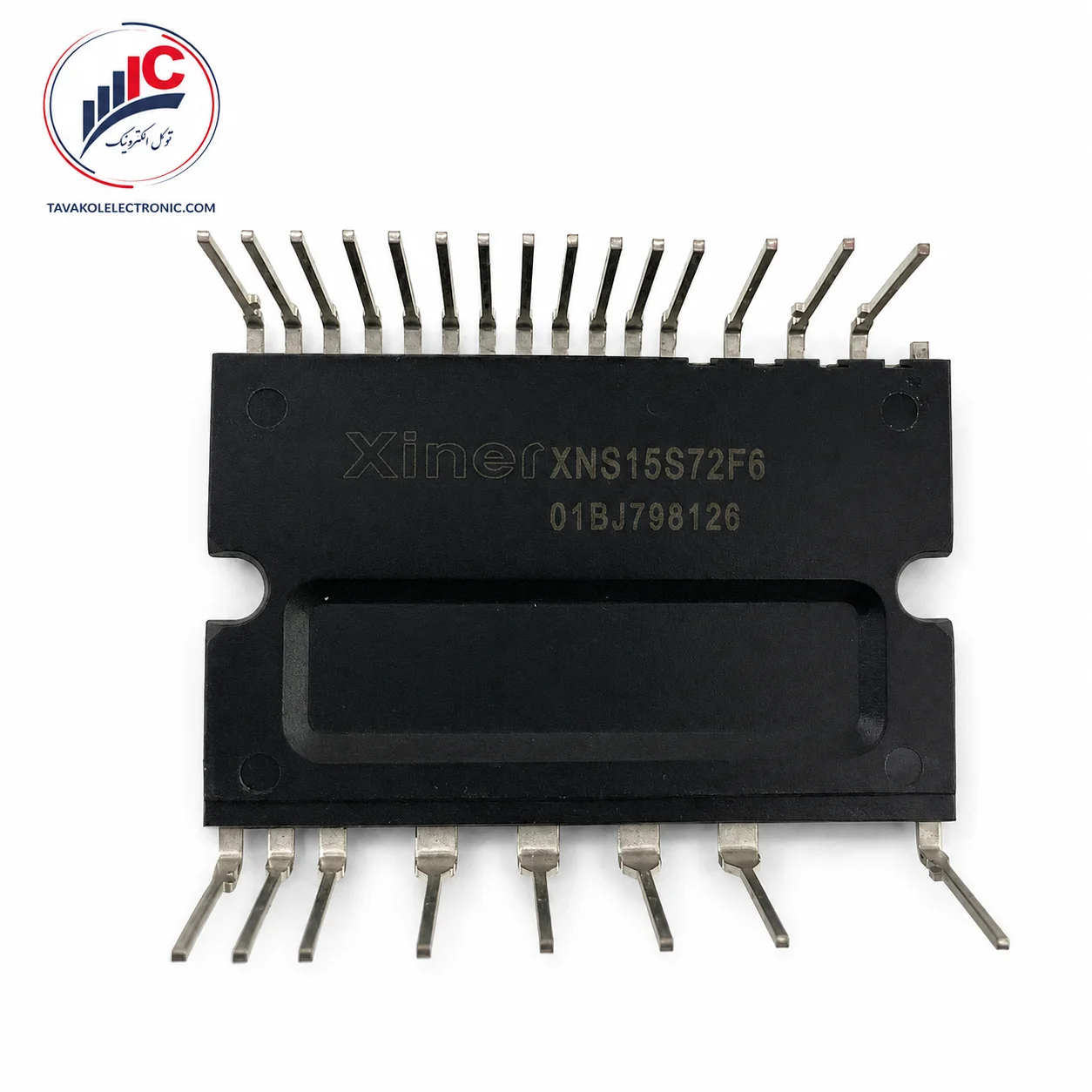

XNS15S72F6 یک ماژول قدرت هوشمند سه‌فاز از برند Xiner است که برای ایجاد طبقه خروجی اینورتر موتور طراحی شده است. این محصول شش IGBT قدرت، مدارهای گیت‌درایور، HVIC و بخش‌های حفاظتی را در یک پکیج DIP25 یکپارچه قرار می‌دهد و برای کنترل موتورهای القایی AC، موتورهای براشلس BLDC و موتورهای PMSM قابل استفاده است.

این ماژول با مشخصات کلی 600 ولت و 15 آمپر معرفی شده و برای بردهای کنترل موتور دارای همین پارت‌نامبر و پین‌آوت کاربرد دارد. وجود درایورهای داخلی و دیودهای Bootstrap باعث کاهش تعداد قطعات جداگانه روی برد می‌شود و می‌تواند طراحی یا تعمیر طبقه قدرت سازگار را ساده‌تر کند.

برای خرید XNS15S72F6 باید پارت‌نامبر، پکیج ۲۵ پایه، محل پایه‌های قدرت و فرم پایه‌ها با قطعه قبلی تطبیق داده شود. برای دریافت قیمت روز، استعلام موجودی و سفارش تکی یا تعدادی، تصویر قطعه معیوب، شماره PCB و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات مهم برای خریدار

مشخصه	مقدار تأییدشده
پارت‌نامبر	XNS15S72F6
برند	Xiner / Invsemi
نوع قطعه	ماژول IPM سه‌فاز
فناوری قدرت	Trench FS-IGBT
ولتاژ اعلام‌شده	600 ولت
رده جریان اعلام‌شده	15 آمپر
پکیج	DIP25-FP، کاملاً ایزوله
Bootstrap	دیود و مقاومت محدودکننده داخلی
پایش دما	NTC داخلی
کاربرد اصلی	اینورتر موتور سه‌فاز

مزایا و ویژگی‌های مهم محصول

یکپارچه‌بودن پل سه‌فاز IGBT و مدارهای گیت‌درایور
استفاده از فناوری Trench FS-IGBT
پشتیبانی از راه‌اندازی موتورهای AC، BLDC و PMSM
دارای HVIC داخلی برای راه‌اندازی IGBTهای سمت بالا
امکان دریافت مستقیم فرمان‌های منطقی Active High
وجود دیودهای Bootstrap و مقاومت محدودکننده داخلی
حفاظت در برابر افت ولتاژ تغذیه درایور
قابلیت توقف خروجی هنگام تشخیص اضافه‌جریان
خروجی خطای FO برای گزارش وضعیت حفاظتی
ترمیستور NTC داخلی برای پایش دما
خروجی جداگانه امیتر IGBT پایین هر فاز
عایق‌بندی اعلام‌شده 2500Vrms به‌مدت یک دقیقه

وجود خروجی‌های مستقل NU، NV و NW امکان اندازه‌گیری جریان فازها را با مقاومت شنت خارجی فراهم می‌کند. مدار تشخیص اضافه‌جریان نیز به شنت و شبکه RC بیرونی وابسته است؛ بنابراین حفاظت صحیح فقط با نصب ماژول روی برد سازگار و سالم انجام می‌شود.

کاربردهای XNS15S72F6

براساس دیتاشیت، این ماژول برای کنترل حرکت در تجهیزات خانگی و موتورهای صنعتی طراحی شده است. کاربردهای قابل‌اتکای آن عبارت‌اند از:

بردهای اینورتر موتور سه‌فاز
کنترل موتور القایی AC
راه‌اندازی موتور براشلس BLDC
کنترل موتور PMSM
درایو فن‌های صنعتی سازگار
تجهیزات خانگی دارای موتور اینورتر
تعمیر بردی که همین پارت‌نامبر روی آن نصب شده است

استفاده از XNS15S72F6 در یک دستگاه خاص باید با شماره PCB، ولتاژ باس DC، نوع موتور و مدار کنترلی بررسی شود.

نکات مهم قبل از خرید

پیش از سفارش، تمام حروف و اعداد پارت‌نامبر را بررسی کنید. عبارت S72F6 بخشی از مدل است و تفاوت آن با پسوندهای نزدیک ممکن است نشان‌دهنده تغییر در پکیج، پین‌آوت یا مشخصات مدار داخلی باشد.

پکیج این مدل DIP25 است. محل پایه‌های P، U، V، W، پایه‌های NU، NV و NW و پایه‌های کنترلی باید با قطعه قبلی تطبیق داشته باشند. نصب یک ماژول مشابه با آرایش پایه متفاوت می‌تواند به قطعه یا برد آسیب بزند.

همچنین عدد ۱۵ آمپر از معرفی کلی سازنده استخراج شده و فایل موجود شرایط دقیق این جریان را ارائه نمی‌کند. در طراحی جدید یا استفاده خارج از برد اصلی، باید دیتاشیت کامل‌تر و شرایط دفع حرارت بررسی شود.

هنگام استعلام این موارد را ارسال کنید:

تصویر واضح مارکینگ قطعه
تصویر پایه‌ها و پشت بدنه
شماره PCB
مدل دستگاه و نوع موتور
تعداد موردنیاز

تفاوت با مدل‌های نزدیک

مدل‌هایی مانند XNS15S92F6 نام و رده جریان نزدیکی دارند، اما بدون بررسی دیتاشیت نمی‌توان یکسان‌بودن پکیج، پایه‌ها یا عملکرد حفاظتی آن‌ها را تأیید کرد. جایگزینی مدل‌های نزدیک بدون بررسی پین‌آوت و طراحی برد توصیه نمی‌شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان بررسی پارت‌نامبر پیش از سفارش، استعلام قیمت و موجودی روز، فروش تکی و تعدادی، تأمین شرکتی و صدور پیش‌فاکتور را فراهم می‌کند. ارسال تصویر قطعه قبلی و شماره برد به کاهش احتمال انتخاب نسخه اشتباه کمک خواهد کرد.

برای خرید XNS15S72F6، تصویر قطعه، شماره PCB و تعداد موردنیاز را ارسال کنید تا قیمت و موجودی بررسی شود.

سوالات متداول

XNS15S72F6 چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز مبتنی بر Trench FS-IGBT برای راه‌اندازی موتورهای AC، BLDC و PMSM است.

ولتاژ و جریان آن چقدر است؟

سازنده این مدل را با مشخصات کلی 600 ولت و 15 آمپر معرفی کرده است؛ اما شرایط دقیق جریان در فایل چهارصفحه‌ای موجود درج نشده است.

آیا دیود Bootstrap داخلی دارد؟

بله؛ دیودهای Bootstrap به‌همراه مقاومت محدودکننده جریان داخل ماژول قرار دارند.

آیا حفاظت اضافه‌جریان داخلی است؟

بخش توقف و گزارش خطا داخل ماژول قرار دارد، اما تشخیص جریان به مقاومت شنت و مدار RC خارجی وابسته است.

آیا حفاظت حرارتی دارد؟

دیتاشیت وجود NTC داخلی برای پایش دما را تأیید می‌کند، اما آستانه یا عملکرد قطع حرارتی مشخص نشده است.

پکیج این محصول چند پایه دارد؟

این قطعه در پکیج کاملاً ایزوله DIP25 عرضه می‌شود.

برای استعلام موجودی چه اطلاعاتی لازم است؟

تصویر مارکینگ، نمای پایه‌ها، شماره برد، مدل دستگاه و تعداد موردنیاز را ارسال کنید.

جمع‌بندی و استعلام موجودی

XNS15S72F6 یک ماژول IPM سه‌فاز 600 ولتی با رده جریان اعلام‌شده 15 آمپر است. استفاده از Trench FS-IGBT، گیت‌درایور داخلی، Bootstrap داخلی، خروجی خطا، پایش دما و امکان اندازه‌گیری جریان سه فاز، آن را برای بردهای اینورتر سازگار به گزینه‌ای کاربردی تبدیل می‌کند.

تطبیق دقیق پارت‌نامبر و پین‌آوت پیش از خرید ضروری است. برای دریافت قیمت روز، استعلام موجودی و خرید XNS15S72F6 با توکل الکترونیک تماس بگیرید.
